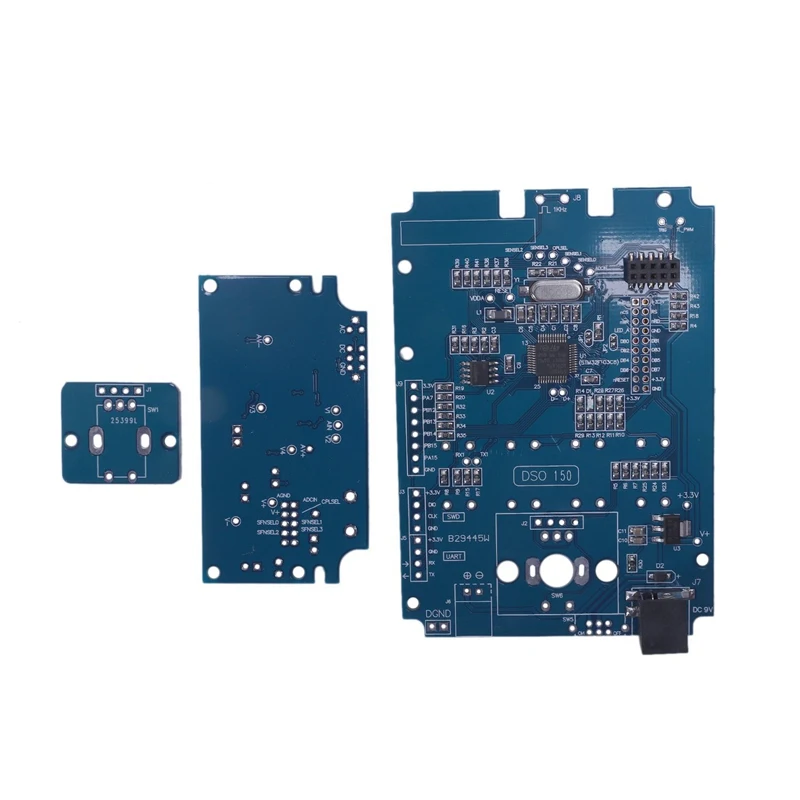

AAAE Top-Tech 15001K Diy цифровой осциллограф в разобранном виде комплект с корпусом Dso-Shell

Это DIY набор, нужно иметь некоторые основные электронные действия и возможности.
SMD спаянная версия, работа более проще.
Комплекты с процессором ARM Cortex-M3 (STM32F103C8) и включает в себя цветной tft-дисплей диагональю 2,4 дюйма, который может использоваться в качестве макетной платы для тестирования ARM.
Схема простая и комплект недорогой
Цвет: синий
Материал: металл + пластик
Характеристики индикаторов:
Напряжение питания: 9 В постоянного тока
Максимальная частота дискретизации в реальном времени: 1 Msps
Точность: 12Bit
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 5 мВ/Div-20 в/Div
Регулируемое вертикальное смещение, и с инструкциями
Вход сопротивление: 1mом
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC/AC/GND
Диапазон горизонтального времени: 10μs/Div-50 s/Div (1-2-5 прогрессивный способ)
С автоматическим, обычным и однократным режимом, легко запечатлеть форму волны момента
Доступный подъемный или падающий триггер
Регулируемое положение уровня триггера, и с инструкциями
Отслеживаемая предыдущая форма триггера (отрицательная задержка)
Может замораживать в любое время дисплей формы волны (функция удержания)
Поставляется 1 Гц/3,3 В квадратная волна тестовый источник сигнала
Посылка включает в себя:
1 х DIY DS0150 цифровой осциллограф комплект
1 х EN инструкция
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
