AC 80-260V 100A порт TTL вольтметр Электрический монитор мощности вольт Усилитель энергии с разрезом

652 руб.

Описание

AC 80-260 V 100A порт TTL вольтметр Электрический монитор мощности вольт Усилитель энергии с разрезом

Мы предоставляем программное обеспечение для подключения к ПК. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC, SCM и так далее, подготовьте Подходящий кабель и напишите программы самостоятельно.

Этот документ описывает спецификации PZEM-004T модуля связи переменного тока, модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии, модуль Без функции отображения, данные считываются через интерфейс ttl.

PZEM-004T-10A: Диапазон измерений 10А (Встроенный шунт)

PZEM-004T-100A: диапазон измерения 100A (внешний трансформатор)

Если вам нужно программное обеспечение, пожалуйста, загрузите его по этой ссылке:

Http://www.mediafire.com/file/lk5wukg2v5n5iry/004T_software%252Bdriver%252Buser_manual.zip/file

Очень важные уведомления:

Для этого продукта PZEM-004T, у нас есть обновленная версия для замены старой версии. Старая версия уже распродана и больше не производится. Обновленная информация:

1. Новая версия имеет тот же размер и порт TTL, как и прежде

2. Программное обеспечение новое, у нас есть английское программное обеспечение так же, как PZEM-014, 016, протокол связи изменяется, чтобы быть Modbus-RTU, интерфейс дисплея изменен. Теперь он может тестировать напряжение, ток, мощность, коэффициент мощности, частоту и энергию 6 параметров.

3. Новая версия имеет более высокую точность, более высокую скорость обновления и более стабильную связь, чем старая версия.

4. Новая версия увеличивает набор для 0-10 А

5. Теперь продукт все еще голая печатная плата, но в будущем у нас будет хороший внешний корпус.

Теперь вы все еще можете использовать старую ссылку для отправки заказа, если есть какие-либо вопросы, добро пожаловать в службу, чтобы получить больше информации.

AC 80-260V 100A порт TTL вольтметр Электрический монитор мощности вольт Усилитель энергии с разрезом

1. Рабочее напряжение: 80 ~ 260В переменного тока

2. Тестовое напряжение: 80 ~ 260В переменного тока

3. Номинальная мощность: 100A/22000 Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

Функция

Напряжение

1.1.1 Диапазон измерения: 80 ~ 260 в

1.1.2 Разрешение: 0,1 в

1.1.3 Точность измерения: 0.5%

1,2В настоящее время

1.2.1 Диапазон измерения: 0 ~ 10A (PZEM-004T-10A); 0 ~ 100A (PZEM-004T-100A)

1.2.2 сила пускового измерения: 0.01A (PZEM-004T-10A); 0.02A (PZEM-004T-100A)

1.2.3 Разрешение: 0.001A

1.2.4 Точность измерения: 0.5%

1,3Активная мощность

1.3.1 Диапазон измерения: 0 ~ 2.3kW (PZEM-004T-10A); 0 ~ 23kW (PZEM-004T-100A)

1.3.2 мощность пускового измерения: 0,4 Вт

Разрешение: 0,1 Вт

1.3.4 Дисплей Формат:

<1000 Вт, он отображает один десятичный, например: 999,9 Вт

≥1000вт, он отображает только целое число, например: 1000 Вт

1.3.5 Точность измерения: 0.5%

1,4Мощность фактор

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

1.4.3 Точность измерения: 1%

1,5Частота

1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц

Разрешение 1,5.2: 0,1 Гц

1.5.3 Точность измерения: 0.5%

1,6Активная энергия

1.6,1 Диапазон измерения: 0 ~ 9999,99квт · ч

1.6.2 Разрешение: 1Wh

1.6.3 Точность измерения: 0.5%

1.6.4 Дисплей Формат:

<10кВт · ч, дисплей Wh (1кВт · ч = 1000Вт), например: 9999Wh

≥10 кВт · ч, дисплей-кВт · ч, например: 9999.99квт · ч

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7Защита от перегрузки сигнализации

Активный порог мощности может быть установлен, когда измеренная активная мощность превышает порог, он может сигнализация

1,8Связь интерфейс

RS485 интерфейс

1 Связь протокол

1,1Физический уровень протокол

Физический слой использовать UART для ttl интерфейса связи

Скорость передачи данных 9600, 8 бит данных, 1 стоп-бит, без паритета

1,2Применение протокол

Слой приложения использует протокол Modbus-RTU для связи. В настоящее время он поддерживает только функциональные коды, такие как 0x03 (регистратор чтения), 0x04 (регистратор ввода чтения), 0x06 (запись одного регистратора), 0x41 (калибровка), 0x42 (сброс энергии). и т. д.

0x41 код функции предназначен только для внутреннего использования (адрес может быть только в том случае, 0xF8), используется для заводскую калибровку и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит пароль, пароль по умолчанию 0x3721

Диапазон адресов раба 0x01 ~ 0xF7. Адрес 0x00 используется как адрес вещания, рабу не нужно отвечать на мастер. Адрес 0xF8 используется в качестве общего адреса, этот адрес можно использовать только в условиях одиночного раба и используется для калибровки и т. Д.

1,3Читать результат измерений

Формат команды master считывает результат измерения (всего 8 байт):

Рабочий адрес + 0x04 + зарегистрированный адрес высокий байт + зарегистрированный адрес низкий байт + количество регистраторов высокий байт + количество регистраторов низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.

Формат команды ответа от раба делится на два вида:

Правильный ответ: рабочий адрес + 0x04 + количество байтов + зарегистрировать 1 Высокий байт данных + зарегистрировать 1 низкий байт данных +... + Проверка CRC высокий байт + проверка CRC низкий байт

Ответ об ошибке: рабочий адрес + 0x84 + ненормальный код + проверка CRC высокий байт + проверка CRC низкий байт

Аномальный код, проверенный следующим образом (тот же, что и ниже)

L 0x01, противопожарная функция

L 0x02, неправильный адрес

L 0x03, данные

L 0x04, ошибка раба

В таблице ниже приведены результаты измерений

Адрес регистра	Описание продукта:	Разрешение
0x0000	Напряжение соотношение цена/качество	1LSB соответствует 0,1 V
0x0001	Низкое значение тока 16 бит	1LSB соответствуют 0.001A
0x0002	Текущее значение 16 бит	1LSB соответствуют 0.001A
0x0003	Низкое значение мощности 16 бит	1LSB соответствует 0,1 Вт
0x0004	Мощность высокой 16 бит	1LSB соответствует 0,1 Вт
0x0005	Низкое энергопотребление 16 бит	1LSB соответствуют 1Wh
0x0006	Значение энергии 16 бит	1LSB соответствуют 1Wh
0x0007	Значение частоты	1LSB соответствует 0,1 Гц
0x0008	Мощность фактор соотношение цена/качество	1LSB соответствуют 0,01
0x0009	Состояние тревоги	0 xFFFF сигнализация, 0x0000не сигнализация

Например, мастер отправляет следующую команду (код проверки CRC заменен на 0xHH и 0xLL, то же самое ниже)

0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLL

Означает, что мастер должен считывать 10 регистраторов с slave адресом 0x01, а начальный адрес регистратора 0x0000

Правильный ответ от раба:

0x01 + 0x04 + 0x14 + 0x08 + 0x98 + 0x03 + 0xE8 + 0x00 + 0x00 + 0x08 + 0x98 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x00 + 0xHH + 0xLL

Приведенные выше данные показывают

L напряжение 0x0898, преобразовано в десятичное 2200, дисплей 220,0 в

L ток 0x000003E8, преобразованный в десятичный 1000, дисплей 1.000A

Мощность l-0x00000898, преобразована в десятичную-2200, дисплей 220,0 Вт

L энергия 0x00000000, преобразована в десятичный 0, дисплей 0 Вт · ч

Частота l-0x01F4, преобразованная в десятичную-500, дисплей 50,0 Гц

L коэффициент мощности 0x0064, преобразованный в десятичный 100, дисплей 1,00

L сигнал тревоги 0x0000, означает, что сила тока ниже порога сигнала тревоги

1,4Чтение и изменение параметров раба

В настоящее время он поддерживает только чтение и изменение невольного адреса и порога питания

В соответствии со следующей таблицей

Адрес регистра	Описание продукта:	Разрешение
0x0001	Мощность будильник порог	1LSB соответствует 1 Вт
0x0002	Modbus-RTU адрес	Диапазон 0x0001 ~ 0x00F7

Формат команды master для чтения параметров slave и считывания результатов измерений одинаковы (детальное описание в разделе 2,3), необходимо только изменить код функции от 0x04 до 0x03.

Формат команды master для изменения параметров slave (всего 8 байт):

Рабский адрес + 0x06 + зарегистрированный адрес высокий байт + зарегистрированный адрес низкий байт + зарегистрированное значение высокий байт + зарегистрированное значение низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.

Формат команды ответа от раба делится на два вида:

Правильный ответ: рабочий адрес + 0x06 + количество байтов + зарегистрированный адрес низкий байт + зарегистрированное значение высокий байт + зарегистрированное значение низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.

Ответ об ошибке: рабочий адрес + 0x86 + ненормальный код + проверка CRC высокий байт + проверка CRC низкий байт.

Например, Мастер устанавливает порог будильника питания раба:

0x01 + 0x06 + 0x00 + 0x01 + 0x08 + 0xFC + 0xHH + 0xLL

Означает, что мастер должен установить 0x0001 Регистратор (порог питания) до 0x08FC (2300 Вт).

Настройте правильно, раб возвращается к данным, которые отправляются от мастера.

Например, Мастер устанавливает адрес раба

0x01 + 0x06 + 0x00 + 0x02 + 0x00 + 0x05 + 0xHH + 0xLL

Означает, что мастер должен установить 0x0002 register (адрес Modbus-RTU) до 0x0005

Настройте правильно, раб возвращается к данным, которые отправляются от мастера.

1,5Сброс энергии

Формат команды master для сброса рабаЭнергетики(Всего 4 байта):

Рабочий адрес + 0x42 + проверка CRC высокий байт + проверка CRC низкий байт.

Правильный ответ: рабочий адрес + 0x42 + проверка CRC высокий байт + проверка CRC низкий байт.

Ответ об ошибке: рабочий адрес + 0xC2 + ненормальный код + проверка CRC высокий байт + проверка CRC низкий байт

1,6Калибровки

Формат команды мастера для калибровки раба (всего 6 байт):

0xF8 + 0x41 + 0x37 + 0x21 + проверка CRC высокий байт + проверка CRC низкий байт.

Правильный ответ: 0xF8 + 0x41 + 0x37 + 0x21 + проверка CRC высокий байт + проверка CRC низкий байт.

Ответ об ошибке: 0xF8 + 0xC1 + аномальный код + проверка CRC высокий байт + проверка CRC низкий байт.

Следует отметить, что калибровка занимает от 3 до 4 секунд, после того как мастер отправляет команду, если калибровка успешно, для получения ответа от раба потребуется 3-4 секунды.

1,7Проверка CRC

Проверка CRC использует формат 16 бит, занимает два байта, полиномиальный генератор X16 + X15 + X2 + 1, многономиальное значение, используемое для подсчета 0xA001.

Значение проверки CRC-это данные кадра, разделяющие все результаты проверки всех байтов, за исключением значения проверки CRC.

AC 80-260V 100A порт TTL вольтметр Электрический монитор мощности вольт Усилитель энергии с разрезом

100% новый бренд высокого качества

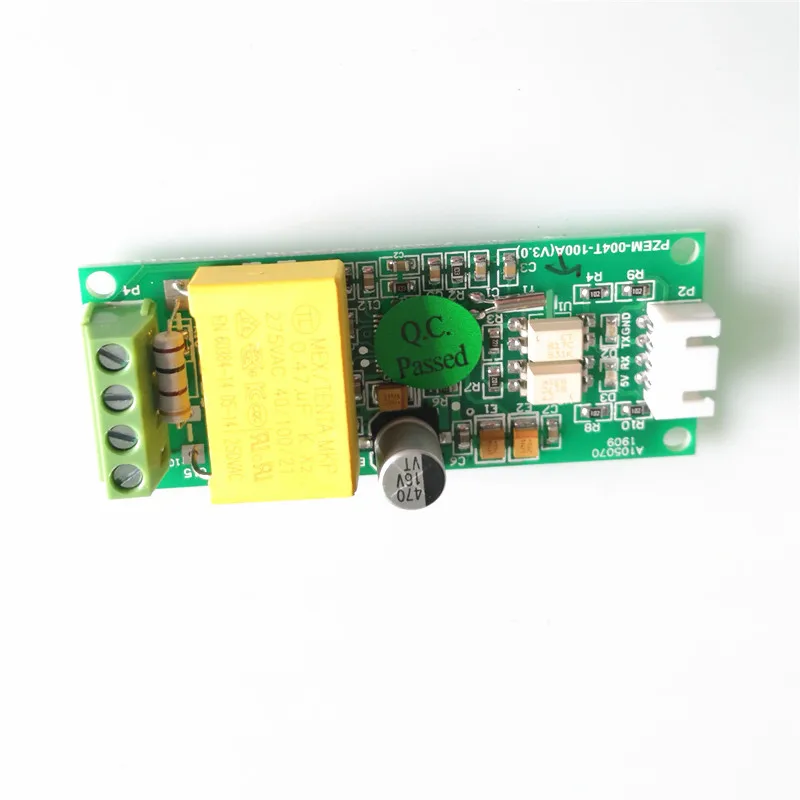

1 X PZEM-004T переменного токаВольтметр Амперметр

1 X Разделение CT

AC 80-260V 100A порт TTL вольтметр Электрический монитор мощности вольт Усилитель энергии с разрезом
