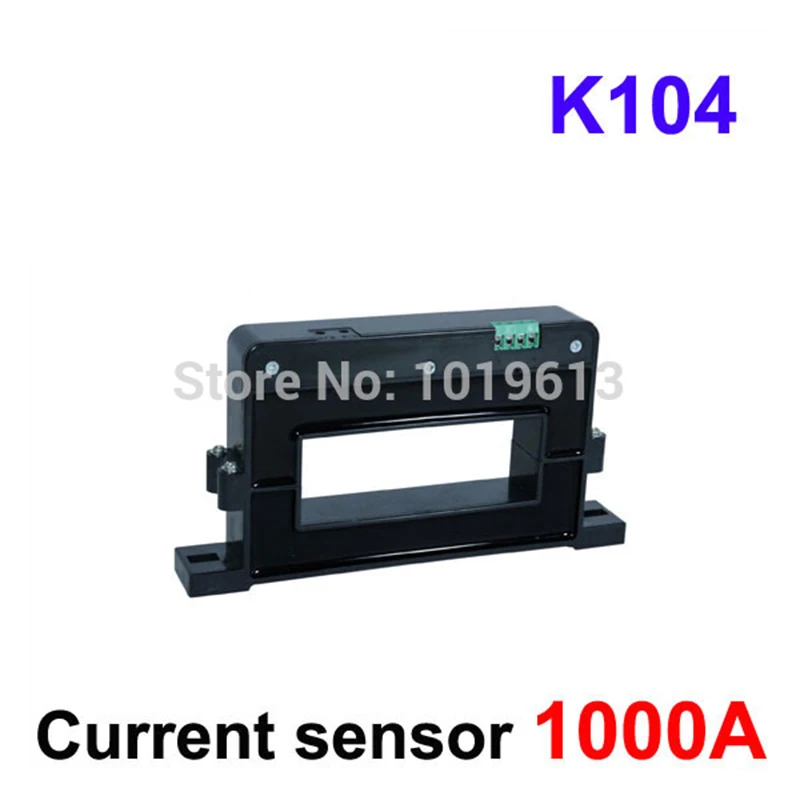

AC/DC Датчик тока 1000a Датчик тока Холла открытая петля K104 Тип преобразователь тока (от 3048 руб.)

Описание

Продукт Особенности:

K104

Серия разборный Датчик тока с эффектом Холла-это устройство с открытой петлей на основе принципа измерения эффекта холла,

С гальванической изоляцией между первичной и вторичной цепью. Он обеспечивает точное электронное Измерение постоянного тока, переменного тока или импульсных токов

(Ta = 25 ±5, RL = 2 KΩ, CL = 10000 ПФ)

Тип	K104- 1000A	K104- 2000A	K104- 3000A	K104- 4000A	K104- 5000A	Блок
Номинальный ток (Ipn)	± 1000	± 2000	± 3000	± 4000	± 5000	А
Диапазон измерения (Ip)	0-± 2000	0-± 3000	0-± 4500	0-± 6000	0-± 7500	А
Номинальная выходная	@ Ip = ± Ipn ±4±1%					V
Напряжение питания	± 12, ± 15					V
Мощность потребления	<25					MA
Входное напряжение смещения	@ Ip = 0 ± 20					МВ
Магнитный офсетная печать	@ Ip = ±Ipn-0 ± 20					МВ
Смещения	@-40 ~ + 85 ≤±1					МВ/
Выход дрейф	@-40 ~ + 85 ≤±1					МВ/
Линейность	@ Ip = 0-± Ipn ≤1					% FS
Время отклика	@ 50A/мкс, 10%-90% ≤7					МКС
Гальваническая изоляция	@ 50 Гц, переменный ток, 1 мин 6					KV

Приложений

· Управление переменной скорости

· Сварочный аппарат

· Батарея поставляется приложений

· Источники бесперебойного питания (UPS)

· Электрохимический

Механические Размеры (только для справки)

AC/DC Датчик тока 1000a Датчик тока Холла открытая петля K104 Тип преобразователь тока

Примечания:

1. Все размеры в мм.

2. Общий допуск ± 1 мм

3. Уточнение: 1: + 15 В 2:-15 в 3: V0UT 4: 0 В

Инструкция по использованию:

1. Когда ток будет измерен через датчик, напряжение будет измерено на выходном конце. (Примечание: ложная проводка может привести к повреждению датчика)

2. Таможня может регулировать амплитуду выходного сигнала датчика по потребностям.

3. Индивидуальный дизайн в различных номинальных входных токах и выходном напряжении доступны.

Стандарты

· UL94-V0.

· EN60947-1:2004

· IEC60950-1:2001

· EN50178: 1998

· SJ 20790-2000

Общие Дата

Соотношение цена/качество	Блок
Рабочая температура (TA)	От-40 до + 85
Температура хранения (TS)	От-40 до + 125
Масса (прибл.) (м)	960	g
