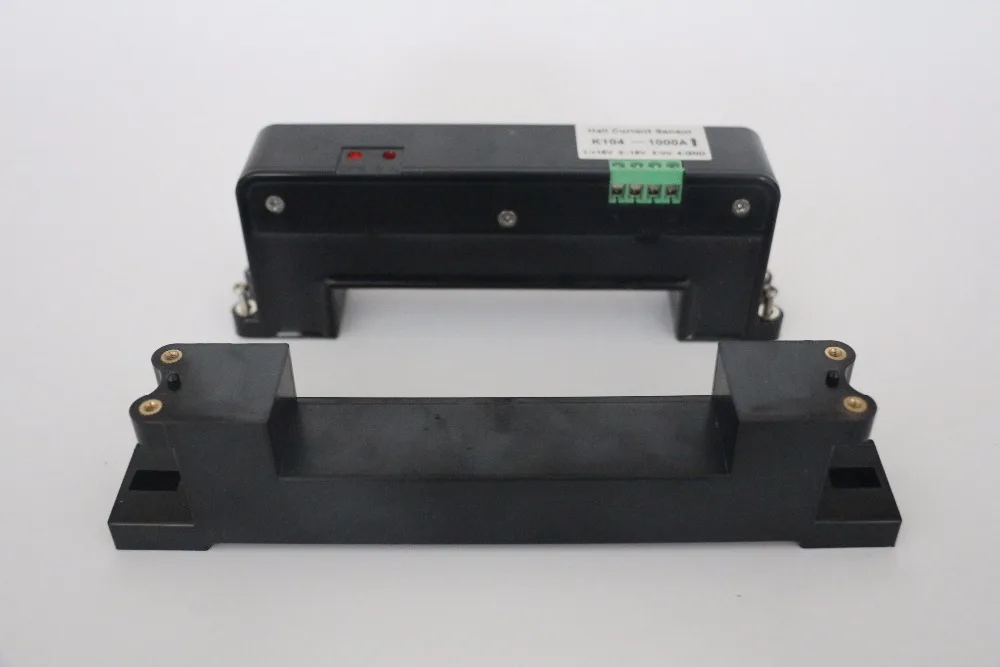

AC/DC тока Сенсор 1000a эффекте Холла Сенсор открытые петли k104 тип преобразователя тока (от 3209 руб.)

Описание

Код Особенности:

K104

Серия discreating Hall Effect Датчик тока является открытым петельным устройством на основе принципа измерения Холла эффект,

С гальванической изоляцией между первичной и вторичной цепи. Он обеспечивает точное электронное измерение DC, AC или импульсных течений

(TA = 25 ±5, RL = 2 КΩ, Cl = 10000pf)

Тип	K104- 1000A	K104- 2000A	K104- 3000A	K104- 4000A	K104- 5000A	Блок
Номинальный ток (ipn)	± 1000	± 2000	± 3000	± 4000	± 5000	A
Диапазон измерения (IP)	0-± 2000	0-± 3000	0-± 4500	0-± 6000	0-± 7500	A
Номинальная выходная мощность	@ IP = ± ipn ±4±1%					V
Напряжение питания	± 12, ± 15					V
Мощность потребление	<25					MA
Напряжение смещения	@ IP = 0 ± 20					МВ
Магнитная смещение	@ IP = ±ipn ipn-0 ± 20					МВ
Смещение дрейфа	@-40 ~ + 85 ≤ ±					МВ/
Выход Drift	@-40 ~ + 85 ≤ ±					МВ/
Линейность	@ IP = 0-± ipn 1					% Fs
Время отклика	@ 50A/мкс, 10%-90% 7					МКС
Гальваническая развязка	@ 50 Гц, ac, 1 мин. 6					Кв

Аппликации

· Переменной скоростью

· Сварочный аппарат

· Батарея поставляется аппликации

· Источник бесперебойного питания (ИБП)

· Электрохимический

Механическое измерение (только для справки)

AC/DC тока Сенсор 1000a эффекте Холла Сенсор открытые петли k104 тип преобразователя тока

Примечания:

1. Все размеры в мм.

2. Общая допуск ± 1 мм

3. elucidation: 1: + 15 В 2:-15 В 3: v0ut 4: 0 В

Направлениях для использования

1. когда сила тока будет измерена, проходит через датчик, напряжение будет измеряться на выходе. (Примечание: ложная проводка может привести к повреждению датчика)

2. Таможенные органы могут регулировать производственную амплитуду датчика в зависимости от потребностей.

3. Пользовательские конструкции в разных номинальных входных тока и выходное напряжение доступны.

Стандарты

· Ul94-V0.

· En60947-1:2004

· IEC60950-1:2001

· EN50178: 1998

· SJ 20790-2000

Вообще Дата

Значение	Блок
Рабочая температура (та)	От-40 до + 85
Температура хранения (TS)	От-40 до + 125
Масса (ОК) (м)	960	G
