AC драйвер шагового двигателя MC2280E адаптируется 110/130 шаговый Драйвер от производителя прямой маркетинг

Бренд: Lichuan (LICHUAN)

Название продукта: MC2280H шаговый драйвер

Диапазон напряжения: 180 В ~ 230 В

Постоянная сила тока: 8.2A

Диапазон деления: 400 ~ 25600ppr

Размеры: 197 × 105 × 86 мм

Встроенный микро-сегмент

Конфигурация параметров через последовательный порт

Точное управление током значительно уменьшает нагрев двигателя

С защитой от перенапряжения, перегрузки по току и другими функциями сигнализации

Широко используется в гравировальных машинах, средних станках с ЧПУ, компьютерных вышивальных машинах

, Упаковочное оборудование и другое оборудование высокого разрешения среднего и большого числового управления

Microstep подразделение окружающая Обстановка:

SWS-SW8 четыре DIP-переключателя используются для установки номера деления драйвера microstep, который имеет 15 микроступенчатых делений. Когда пользователь устанавливает сегментацию, привод должен быть остановлен в первую очередь. Для настройки определенного номера подделки микростепа нажмите на описание панели драйвера.

Выход Регулировка тока:

Выходной ток драйвера устанавливается тремя стрелочными переключателями SW1-SW3, а выходной ток имеет 8 этажей. Для конкретных параметров выходного тока обратитесь к описанию панели драйвера.

Автоматическая функция полупотока:

Пользователь может установить функцию автоматического полупотока привода через SW4. Выключение означает, что ток тишины установлен на половину динамического тока, а включение означает, что ток тишины совпадает с динамическим током. Реле общего назначения

В середине, SW4 должен быть отключен, так что Тепловая генерация двигателя и водителя уменьшена, и надежность улучшена. Примерно через 125 секунд ток автоматически снижается до половины (фактическое значение составляет 60%,

Теплотворная способность, как правило, снижается на 36%

Интерфейс сигнала:

PUL + и PUL-положительные и отрицательные клеммы управляющего импульсного сигнала; DIR + и DIR-положительные и отрицательные клеммы направленного сигнала; ENA + и ENA-положительные и отрицательные клеммы сигнала включения.

Двигатель (дюймы):

A + и A-соединены с положительными и отрицательными концами A-phase обмотки шагового двигателя; B + и B-соединены с положительными и отрицательными концами обмотки в-фазы шагового двигателя. При обмене двухфазными обмотками A и B направление двигателя может быть изменено.

Мощность интерфейс:

Он питается от источника питания постоянного тока, и диапазон рабочего напряжения рекомендуется 180 В ~ 230 В.

Индикатор светильник:

Привод имеет два красных и зеленых фонаря. Зеленый светильник-это светильник индикатора питания. Когда драйвер включен, зеленый светильник всегда включен; Красный светильник-это индикатор неисправности. При срыве перенапряжения или перегрузки по току светильник сбоя

Готовы к работе. После устранения неисправности красный светильник выключен. Когда накопитель не работает, для устранения неисправности можно повторно запитать и использовать только питание.

Установка Примечания:

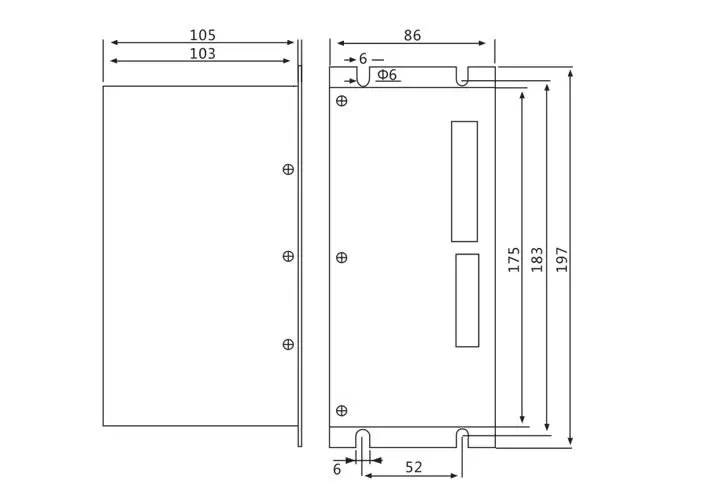

Внешние размеры накопителя: 197 × 105 × 86 мм, а Расстояние Монтажного отверстия-183 мм. Его можно устанавливать горизонтально или вертикально. Рекомендуется вертикальная установка. При установке Держите его рядом

На металлическом шкафу для облегчения отвода тепла.
