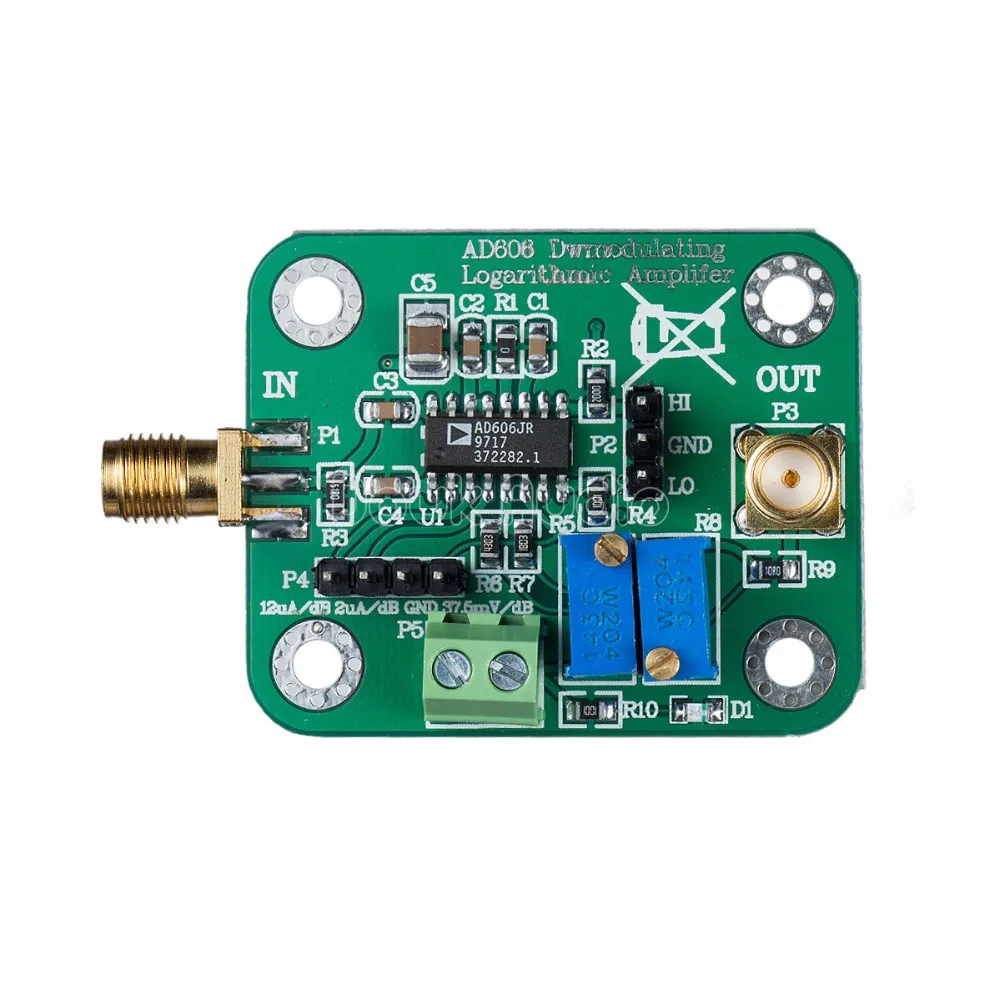

AD606 80 дБ модуль логарифмического усилителя с низкой мощностью LOG выход ADJ (от 1145 руб.)

Описание

Основные характеристики:

AD606 80 дБ логарифмический усилитель демодуляции для более 50 МГц Поддержка ограничитель выход Выходная плоскость: ± 1 дБ (в пределах 80 дБ) Фаза stabibility: ± 3 ° (10,7 МГц, тонкий 80 дБ) Выход амплитуда Низкое энергопотребление Со смещением система управления, чтобы устранить входное напряжение сдвига

Размеры: 42 мм * 35 мм

Диапазон напряжения питания: 5 В

Чип Особенности:

Логарифмической усилитель производительности -75 дБм до + 5 дБм динамический диапазон ≤1. 5 нВ/и радиик; Гц входной шум Подходит для> 50 МГц Выход напряжения 37,5 мВ/дБ On-Chip низкочастотный выходной фильтр Ограничитель производительность 61 дБ Выходная плоскость более 80 дБ диапазон Стабильность фазы 638 на 10,7 МГц более 80 дБ Регулируемый Выход амплитуда Низкая Мощность + 5 В один источник работы 65 МВт Типичное энергопотребление Cmos-совместимая мощность до 325 mW typ <5 мс включение/отключение времени

Область применения:

Ультразвуковой и гидролокатор обработки Фазостабильный ограничительный усилитель до 100 МГц Полученный Индикатор силы сигнала (RSSI) Широкий диапазон сигнала и измерения мощности

Посылка включает в себя

1 х модуль

Описание продукта:

В AD606 представляет собой полный, монолитный логарифмической усилителя с помощью 9-этап «последовательных обнаружения» техники. Он обеспечивает как логарифмический, так и ограниченный выход. Логарифмический выход от трехполюсного низкочастотного фильтра пост-демодуляции и обеспечивает загружаемое выходное напряжение + 0,1 В постоянного тока до + 4 В постоянного тока. Логарифмическое Масштабирование такое, что выход + 0,5 В для синусоидального входа-75 дБм и + 3,5 в при входе + 5 дБм; по этому диапазону логарифмическая линейность обычно составляет ± 0. 4 дБ. Все параметры масштабирования пропорциональны напряжению питания. В AD606 может работать сверху и снизу этих предельных значений, с ограниченными возможностями линейность, для того чтобы обеспечить максимально 90 дБ преобразования погоды. Второй низкочастотный фильтр автоматически отменяет Входное смещение первого этапа вниз до уровня submicrovolt. Добавление внешние конденсаторы и фильтры позволяет работать при вводе частоты по операциям всего несколько герц.

В ad606's ограничитель выход обеспечивает жесткую, ограничено по выходным сигналом как дифференциальный ток ±1. 2 мА с открытым коллектором выходов. В обычном приложении оба этих выхода загружены 200 resistрезисторами для обеспечения усиления напряжения более 90 дБ от входа. Время перехода составляет 1,5 НС, и фаза стабильна в пределах ± 3 ° при 10,7 МГц для сигналов от-75 дБм до + 5 дБм.

Логарифмический усилитель работает от одного + 5 В питания и обычно потребляет 65 МВт. Он включен CMOS логический уровень напряжения, с временем отклика <5 & micro; s. При отключении мощность в режиме ожидания уменьшается до <1 мВт в пределах 5 & micro; s.

В AD606J указан для коммерческих Выдерживают температуру в диапазоне 0 °C до + 70 °C и доступен в 16-выводный пластиковые погружения или soics. Обратитесь к фабрике для других упаковок и температурных диапазонов.
