AD9958 AD9959 высокочастотный DDS модуль генератор сигналов поддержка официального программного обеспечения многоканальный V2

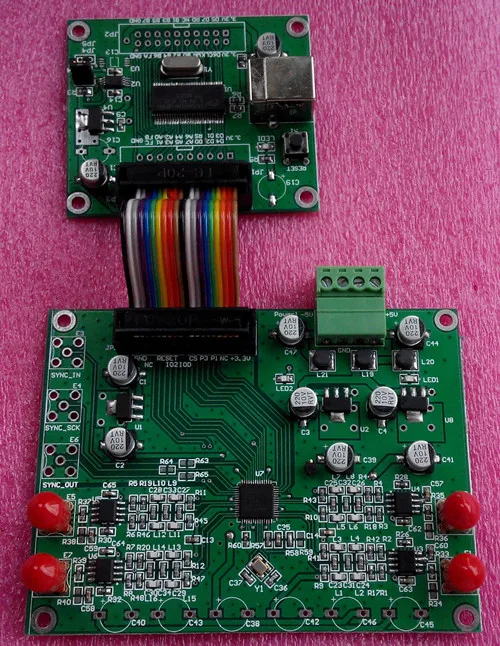

Отгрузки по умолчанию:AD9958 2Проход+Высокая скоростьUSB2.0Управление доска+ ADIОригинальное программное обеспечение ПК

Модуль Особенности:

1, AD9958/AD9959: 2/4 канал, 500 МСПС, максимальный выход синусоидальной волны м;

2, 2/4 канал независимая частота, амплитуда и Фаза регулируется.

3, 32 бит аккумулятор, разрешение частоты лучше 0,12 Гц.

4, 14 бит фазовый регистр, разрешение фазы 0,022 градусов;

5, 10 бит амплитудный регистр, амплитуда 1024 уровень тонкой регулировки.

6, 2, 4, 8, 16, ASK, PSK, FSK мощная функция модуляции;

7, линейная частота, амплитуда и фазовая функция развертки;

8, независимый Программируемый выходной ток DAC;

9, высокая скорость SPI связи;

10.СовместимостьАдиОригинальное программное обеспечение для ПК может быть реализовано.AD9959Все функции чипа, плата управления принимает интерфейс USB2.0, и удобен в использовании.;

11, Ультра низкое потребление энергии, 4 канала м 200 м сигнал тон выход, потребляемая мощность составляет всего 580 МВт;

Модуль измеряется сигналов:

Три. Применение модулей:

1.Гетеродин;

2.Тесты оборудования;

3. синхронные часы.Высокочастотный источник сигнала;

4, модуль обучения AD9958/AD9959;

Четыре, параметры работы модуля:

1, управление через USB В (5 В блок питания), AD9958/AD9959 модуль использует В +-5 в блок питания.

Примечание: поскольку нагрузка между положительными и отрицательными клеммами несбалансирована, блок питания в режиме переключения не может использоваться, что может привести к высокому отрицательному напряжению терминала.;

2, высокая скорость операционного усилителя муфта выход, соответствие импеданса м, post 200 м фильтр;

3, выходная частота 0-200 м, разрешение 0,12 Гц;

4, Выходная Амплитуда 0-2VPP @ 1 м с высоким сопротивлением, 0--1VPP @ 50 Европа,

Плоский диапазон: 0 М-100 м @ 0,4 дБ

100M---150M @ 1dB плоскостность

Амплитуда может быть скорректирована на 1024 уровень амплитуды с помощью программного обеспечения PC.

5, независимая фазовая регулировка, разрешение тонкой фазы 0,022 градусов, может достичь IQ и другого генерации сигнала.

Пять. Комплект:

1, AD9958/AD9959 модуль 1 шт..

2. Модуль управления 1.

3, USB line one.

4, линия.

5, программное обеспечение управления ПК + схема (PDF) + другие данные + техническая поддержка;

6.Предоставляет простую демонстрационную программу на основе управления STM32F103. Обратите внимание, что этот модуль не управляется STM32F103 и не предоставляет исходную программу модуля.
