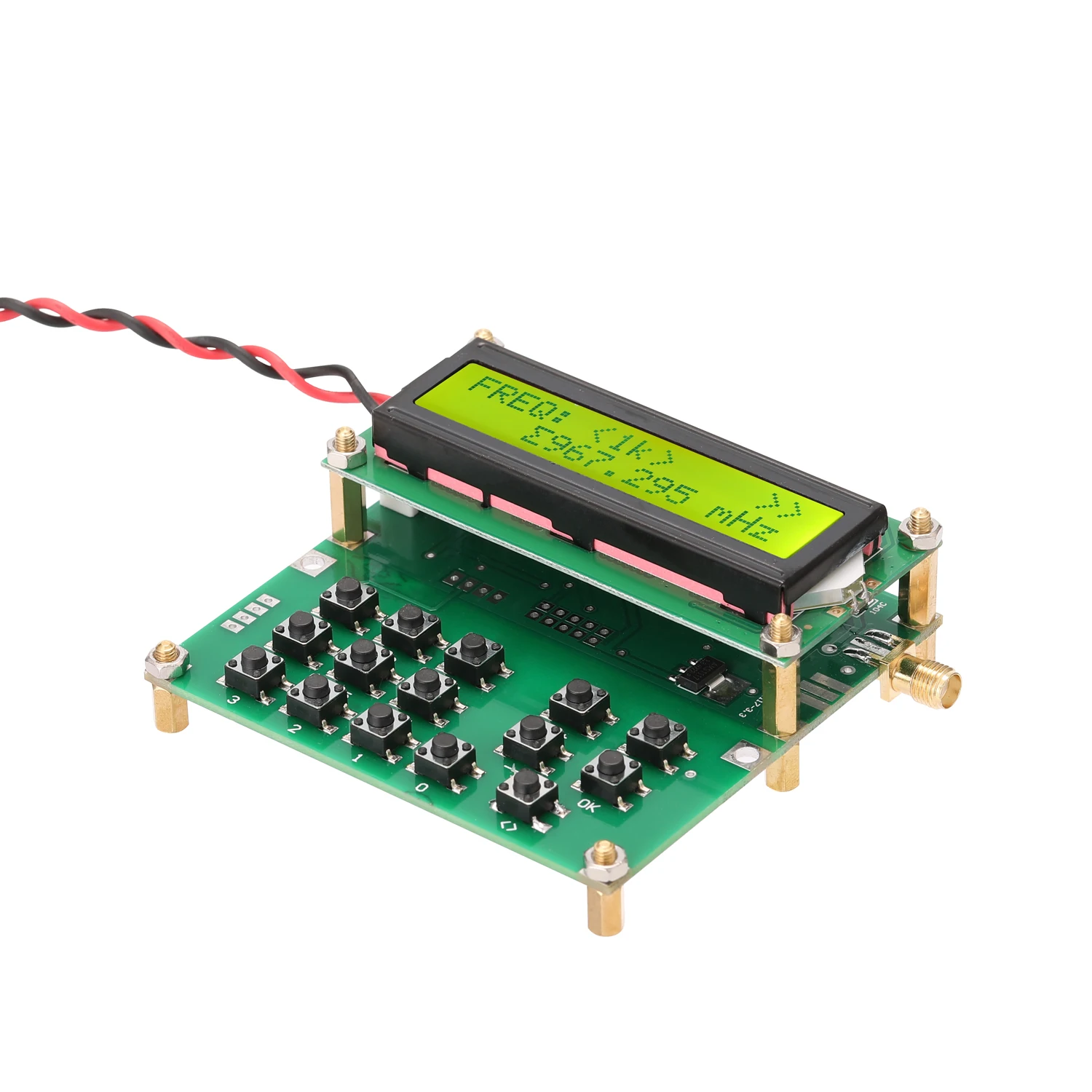

ADF4351 источник сигнала VFO генератор сигналов переменной частоты 35 МГц до 4000 МГц цифровой ЖК-дисплей

Изготовлен из тонкого качественного материала, практичен, прост в эксплуатации и использовании, широкий диапазон применения, имеет длительный срок службы.

Особенности:
Простой источник радиочастотного сигнала Генератор сигналов.
Основные компоненты: микроконтроллер avr mega8, экономичный одночиповый микрокомпьютер, обычно используется m16 низкой версии, периферийный АЦП имеет источник регулятора 2,56 в, это не доступно в других микроконтроллерах среднего диапазона.
Adf4351, традиционная VCO + PLL + 6 серия высокоскоростная бистабильная цепь (за исключением 2 схем, D триггер).
35-2200 МГц достигается путем разделения частот. После формирования амплитуда основной волны не сильно меняется. Это для высокой частоты.
DDS трудно достичь в полной полосе пропускания. (после деления сигнала, это должна быть прямоугольная волна, и амплитуда становится триггерным уровнем).
Этот продукт использует одночиповый микрокомпьютер в качестве ядра, что значительно упрощает дизайн, сокращает время разработки, экономит стоимость, и является простым, надежным и практичным.
Предоставьте источник сигнала для пути переменного тока тестируемого устройства, изучите Амплитудные характеристики переменного тока и обратите внимание на сопротивление тестируемого устройства.
Технические характеристики:
Основной материал: печатная плата
Цвет: зеленый
Напряжение питания: 4,5-5,5 В постоянного тока, обратите внимание, что эта машина не имеет встроенного регулятора напряжения, не должна поставлять диапазон перенапряжения
Ток в режиме ожидания: <25 мА
Ток излучения: <150 мА
Выходное сопротивление: 50 Ом
Диапазон выходной частоты: 35-4000 МГц
Шаг выхода: 1 кГц-8 кГц
Выходная мощность:-1 дБм (Вт) @ 150 МГц (абсолютная мощность) прибл. 1 мВт
Размер изделия: 80*75*30 мм/3,1*3,0*1,2 дюйма
Вес изделия: 85 г/3,0 унций
Размер посылка: 118*97*35 мм/4,6*3,8 * 1.4in
Вес посылка: 108 г/3,8 унций
Примечание:
Эта клавиатура управления продуктом имеет 15 ppt клавиш, 0 ~ 9 числовых клавиш, 10, "+ +" и "--" клавиши регулируют частоту использования, а также генерируют выходное напряжение.
Нажмите кнопку "+ +" или "--", чтобы добавить 1 кГц или потерять 1 кГц к примитивной частотной выходу. Нажмите и удерживайте кнопку «+ +» или «--» более чем на 1 секунду, непрерывное или непрерывное снижение.
Режим сканирования 1 кГц при 35 МГц ~ 138 МГц; 10 кГц при 138 МГц ~ 550 мгц; 100 кГц при 550 МГц ~ 4000 МГц.
Чтобы завершить сканирование, просто нажмите кнопку "+ +" -- "или кнопку" OK ". Кнопка «ок»-это кнопка управления выходом. Нажмите для запуска и нажмите еще раз, чтобы остановить передачу.
Режим запуска, вызванный «+ +» или «--», требует двух «ок», чтобы завершить процесс запуска. Этот продукт находится в верхней правой части дисплея, когда есть выходное излучение.
На углу появится ">", кнопка "C" завершит излучение и частота будет равна нулю.
Посылка список:
1 * генератор сигналов
