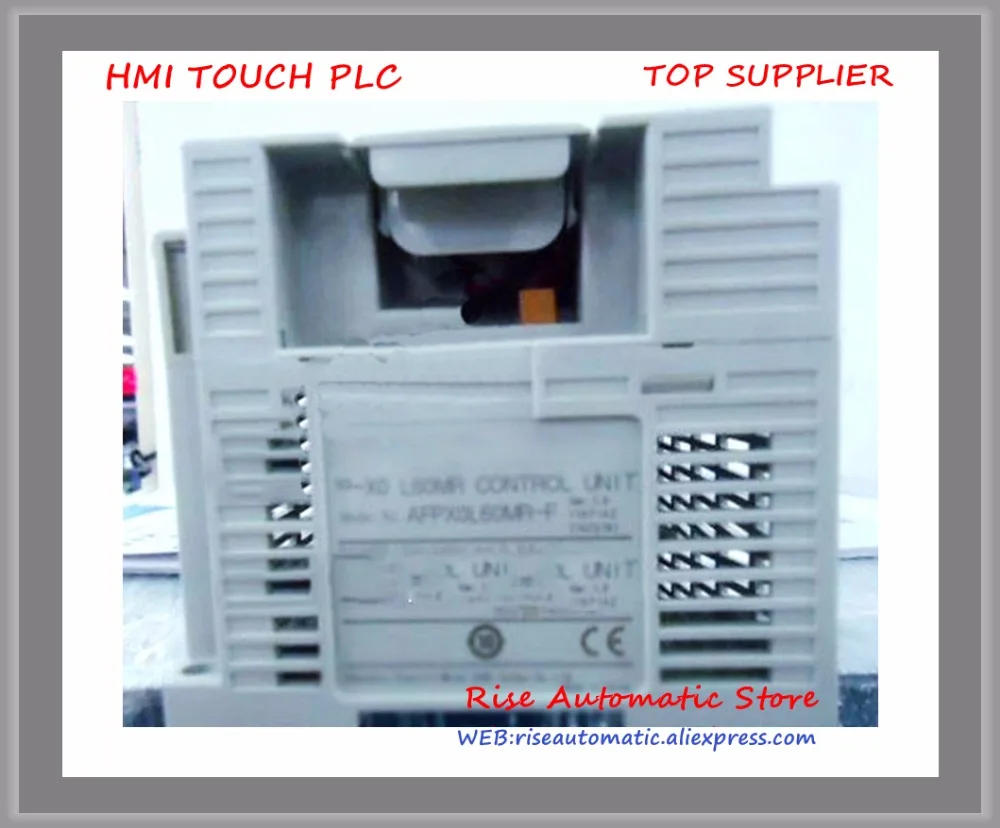

AFPX0L60MR PLC 100-240VDC DC вход 32 точки релейный выход 24 точки FP-X0 блок управления (от 18059 руб.)

Описание

AFPX0L60MR ПЛК Новый оригинальный 100-240VDC DC вход 32 точек релейный выход 24 точек FP-X0 Управление блок

Особенности

Туфли на ультра-высоком обработки Скорость

Супер-высокая скорость 80 ns/шаг; для детей в возрасте 0-3000 шагов (ST команды).

580 ns/шаг скорость обработки для 3001 шаги или более (только для L40 и L60).

Память программы

L14 и L30: 2,5 k шаги
L40 и L60: 8 k шаги

Максимальное количество точек ввода-вывода

Один блок управления может быть подключен к 3 модули расширения. Таким образом, максимальное количество может достигать 150 точек.
Кроме того, если расширение FP0 адаптера переменного тока используется, максимальное количество может достигать 216 точек в тех случаях, когда FP0R блок расширения используется. (Только для L40R, L40MR, L60R и L60MR)

Технические характеристики

Детали			Технические характеристики
			L14R	L30R	L40R	L40MR	L60R	L60MR
Управляемый точки ввода/вывода	Управление блок		Вход постоянного тока 8 баллов), Реле Выход 4 точек касания, Транзистор Выход 2 точек касания	Вход постоянного тока 16 точек касания, Реле Выход 10 точек касания, Транзистор Выход 4 точек касания	Вход постоянного тока 24 точек касания, Релейный выход 12 Точек, Выход тразистора 4 Точек		Вход постоянного тока: 32 точек Релейный выход 24 Точек, Выход тразистора 4 Точек
	При использовании FP-X E16 Расширение I/O единиц		-	-	88 точками Макс. (3 модули расширения Макс.)		108 точками Макс.
	При использовании FP-X E30 Расширение I/O единиц		-	-	130 точками Макс. (3 модули расширения Макс.)		150 точками Макс. (3 модули расширения Макс.)
	При использовании FP0R Модули расширения		-	-	196 точками Макс. (3 модули расширения Макс.)		216 точками Макс. (3 модули расширения Макс.)
Метод программирования/Управление метод			Реле символ/циклическая операции
Память программы			Встроенный флэш-Встроенная память (без резервной батарее)
Емкость программы			2,5 k шаги		8 k шаги
Кол-во Инструкция	Основные команды		Прибл. 114 вида
	Высокий уровень команды		Прибл. 230 вида
Скорость обработки			0,08 & micro; невысокий массивный каблук/шага для основных Команд 0,32 & micro; невысокий массивный каблук на высоком уровне Команд (МВ команды)		Труба из углеродистого волокна 3 k шагов: 0,08 & micro; невысокий массивный каблук/шаг за Базовые команды, 0,32 и микро; невысокий массивный каблук Для высокого уровня команды (МВ команды) После того, как труба из углеродистого волокна 3 k шагов: 0,58 & micro; невысокий массивный каблук/шаг за Базовые команды, 1,62 & micro; невысокий массивный каблук высшего уровня команды (мВ Команд)
I/O освежающий + основное время	Базовое время		0,15 MS или меньше	0,18 MS или меньше	0,31 до 0,35 MS или меньше		0,34 до 0,39 MS или меньше
	При использовании E16: 0,4 MS × нет. Единиц При использовании E30: 0,5 MS × нет. Единиц При использовании FP0 расширения адаптеры: 1,4 MS + освежающий Во время FP0 модуль расширения
Карта памяти для обработки	Реле общего назначения	Внешний вход (Д х Ш х В) (примечание 1)	960 точек		1760 точек
		Внешнее зарядное устройство (Y) (примечание 1)	960 точек		1760 точек
		Внутреннее реле (R)	1008 точек		4096 точек
		Специальные внутренние реле (R)	224 точек
		Таймер Счетчик (T/C)	256 точек (примечание 2)		1024 точек (примечание 2)
			Таймер: (1 MS, 10 MS, 100 MS, 1 s) × 32767, пяточная часть: 1 до 32767
		Ссылка реле (L)	Нет		2048 точек
	Область памяти	Регистр данных (DT)	2500 слов		8192 слов
		Специальный регистр данных (DT)	420 слов
		Ссылка регистр данных (LD)	Нет		256 слов
		Файл Регистрации (FL)	Нет
		Индекс регистрации (I)	14 слова (ввода-вывода в ID)
Дифференциальный точек			Эквивалентно Емкость программы
Главная панель управления реле (MCR)			32 точек		256 точек
Этикетка номер (JP + Петля)			100 точек		256 точек
Нет. Шаг программы			128 (Машиностроение)		1000 (Машиностроение)
Нет. В subroutines			100		500
Нет. Прерывания программ			Вход: 8 программ, Хронометраж: 1 программы
Отбора проб следа			Нет		Да
Комментарии для хранения			Все I/O комментарии, объяснения и блок комментариев может Быть сохранены. (Без резервная батарея, 328 к байт)
PLC link Функция			Нет		Да
Постоянная сканирования			В расчете на единицу продукции 0,5 ms: 0,5 ms до 600 ms
Пароль			В наличии (4 или 8 знака после запятой)
Загрузить защиты			В наличии
Самодиагностику функция			Проверка сторожевой таймер и программа синтаксис
Программа editting во время Run			В наличии (Ёмкость изменение одновременно: 128 шагов) Но комментарии не может быть изменен в процессе.		В наличии (Ёмкость изменение одновременно: 512 шагов) Но комментарии могут быть изменены в процессе.
Загрузка во время бега			В наличии
С высокой скоростью Счетчик (Примечание 3) (примечание 4)	Тела вход		1 фаза, 4-канальный видеорегистратор (20 кГц Макс.) И 2-х фазный, 2-х канальный (20 кГц Макс.)		1-фазный, 4-х канальный (50 кГц Макс.) И 2-х фазный, 2-х канальный (20 кГц Макс.)
Импульсный выход/ ШИМ-выход (Примечание 3) (примечание 4)	Корпус выход		Импульса: 1-канальный (20 кГц Макс.) PWM: 1-канальный (1,6 кГц Макс.)	Импульса: 2-канальный (20 кГц Макс.) PWM: 2-канальный (1,6 кГц Макс.)	Импульса: 2-х канальный (50 кГц) PWM: 2-х канальный (3,0 кГц Макс.)
Импульсный поймать вход/ Прерывания программы			8 баллов) (Высокоскоростной подсчета и прерывания вход входит в комплект)
Аналоговый вход			Нет		2-х канальный (для ввода каких-либо Следующие пункты в каждого канала)
					Потенциометр входного сигнала Мин. Значение сопротивления или потенциометров: 5 кОм 10-бит (K0 для K1000) Точность ± 1.0% F. S. + точность Внешний reistors
					Термистор вход Для ввода значение сопротивления Термистор (Мин. Значение сопротивления внешний Термисторы + Внешнее сопротивление и соотношение цена/качество > 2 кОм) 10-бит (K0 для K1023) Точность ± 1.0% F. S. + точность Внешний термисторы
					Напряжение вход Абсолютная Макс. Входное напряжение: 10 V 10-бит (K0 для K1023) Точность ± 2.5% F. S. (FS. = 10 V)
Календарь Часы			Нет		Да
Флэш-память Встроенная память Резервное копирование (Примечание 5)	Резервного копирования зеркало сделано В соответствии с Команд F12 и P13		Память данных (2500 слов)		Память данных (8192 слов)
	Автоматический Резервное копирование в тех случаях, когда Отключения питания		Пяточная часть: 6 точек (C250 для C255) Процесс стоимости Пяточная часть: 6 точек (EV250 для EV255) Внутренние реле: 5 баллов (WR58 для WR62) Память данных: 300 слов (DT2200 для DT2499)		Пяточная часть: 16 точек касания (C1008 для C1023) Процесс стоимости пяточная часть: 16 точек касания (EV1008 для EV1023) Внутренние реле: 8 баллов (WR248 для WR255) Память данных: 302 слов (DT7890 для DT8191)
Батарея резервного копирования			Нет		Да (резервное копирование длится весь процесс)
RS485 коммуникационный порт			Нет			Да	Нет	Да

Примите во внимание, что 1) фактические расходы, связанные с Годный к употреблению точек зависит от комбинации оборудования.
Примечание 2) точки таймер может быть добавлен по вашему требованию.
Примечание 3) Номинальное напряжение 24 V DC на 250C. Частота может упасть в зависимости от изменений в напряжения, температуры и условий эксплуатации.
Примечание 4) Максимальная частота может варьироваться в зависимости от вашего монитора и способ работы.
Примечание 5) допустимые работы в режиме записи в 10000 раз. Областей, которые должны быть проведены и не может быть определен с помощью системы загрязнителей.

Размер рисунок

AFPX0L60MR PLC 100-240VDC DC вход 32 точки релейный выход 24 точки FP-X0 блок управления
