Описание

Описание продукта:

152x152, 1,54 дюймовый модуль E-Ink дисплея, желтый/черный/белый трехцветный, SPI интерфейс

Обзор

Это модуль дисплея E-Ink, 1,54 дюйма, разрешение 152x152, со встроенным контроллером, связываясь через SPI интерфейс, поддерживает желтый, черный и белый трехцветный дисплей.

Благодаря таким преимуществам, как ультра низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

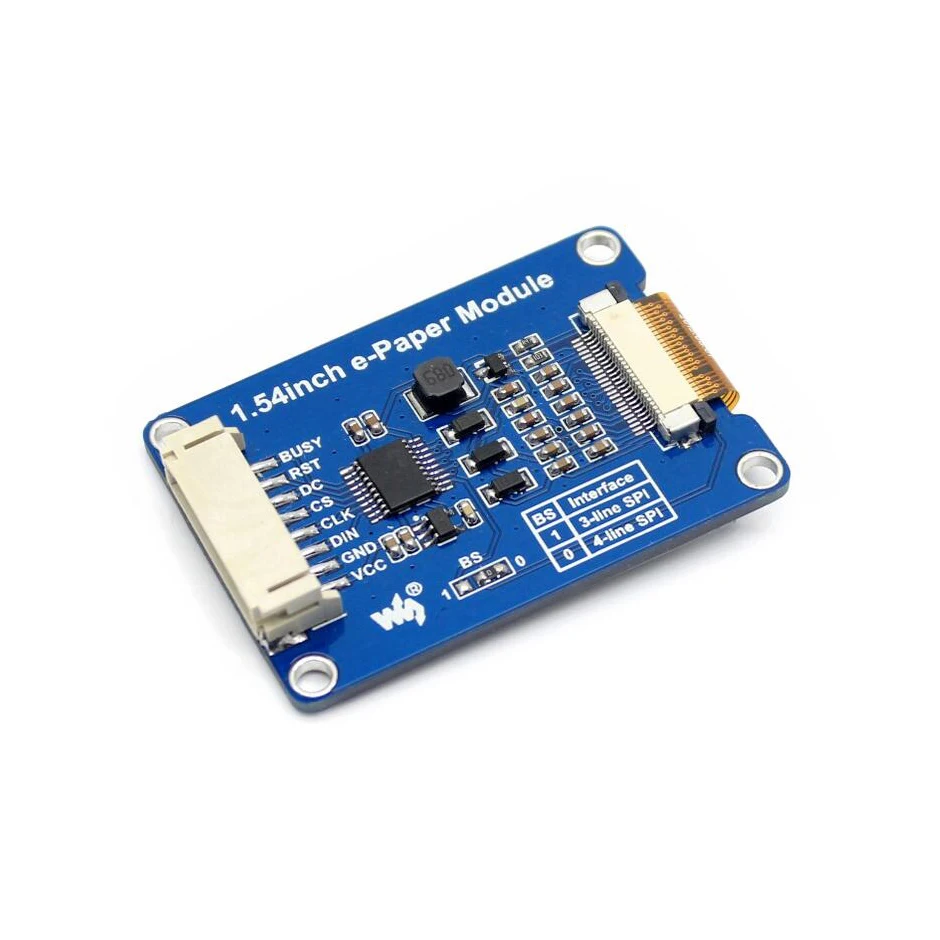

AiSpark 152x152, 1,54 дюймовый модуль E-Ink дисплея, желтый/черный/белый трехцветный, SPI интерфейс

Особенности

Нет подсветки, долго отображает последнее содержимое даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Интерфейс SPI, для подключения с платами контроллера, такими как Raspberry Pi/Nucleo и т. Д. Бортовой преобразователь напряжения, совместимый с 3,3 V/5 V MCUs Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/STM32)

Технические характеристики

Рабочее напряжение: 3,3 В/5 В Интерфейс: 3-провод SPI, 4-провод SPI Контурный Размер: 31,8 мм × 37,32 мм × 1,05 мм Размер дисплея: 27,51 мм × 27,51 мм Шаг точки: 0,181 × 0,181 Разрешение 152 × 152 Цвет дисплея: желтый, черный, белый Серый уровень: 2 Время полного обновления: 27 с Мощность обновления: 26,4 МВт (тип) Мощность в режиме ожидания: 0,017 МВт Угол обзора:> 170 °

Интерфейс

SYMBOL	Описание продукта:
VCC	3,3 В/5 В
GND	Заземления
DIN	SPI MOSI pin-код
CLK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий уровень активности
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий активный
BUSY	Выход состояния занятого, низкий активный
