Описание

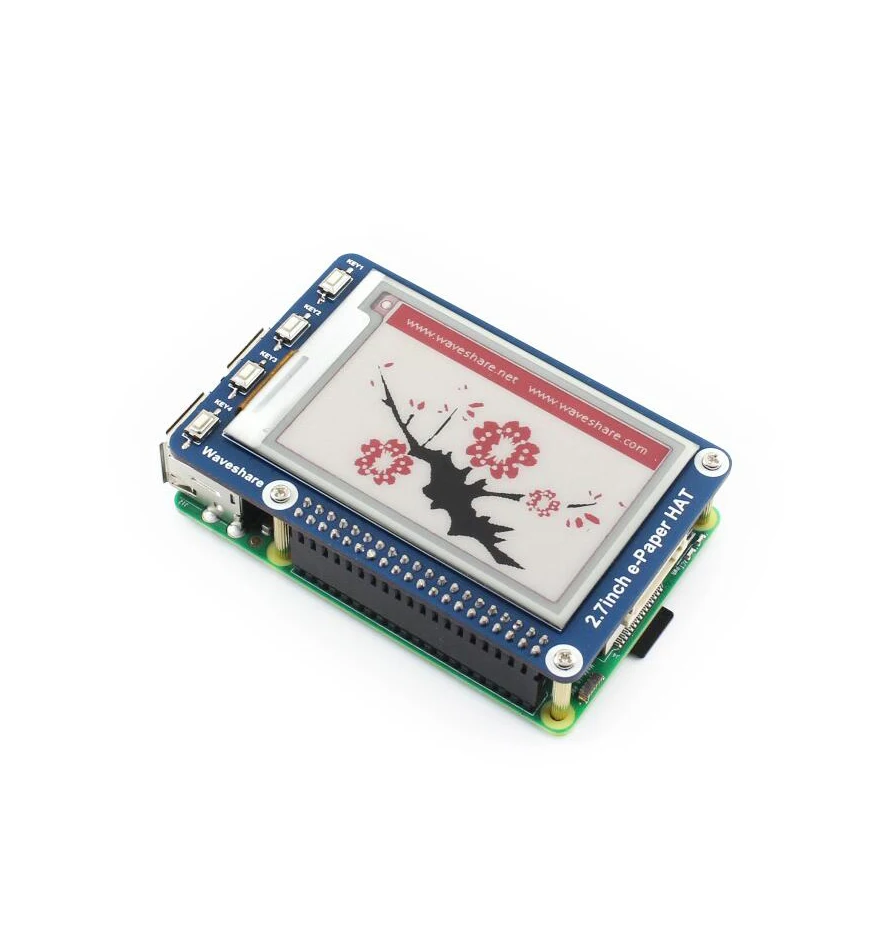

264x176, 2,7 дюймовый E-Ink raw дисплей, трехцветный

Описание продукта:

Обзор

Это дисплей E-Ink для Raspberry Pi, 2,7 дюймов, разрешение 264x176, со встроенным контроллером, связь через SPI интерфейс, поддержка красный, черный и белый трехцветный дисплей.

Благодаря таким преимуществам, как Ультра низкое энергопотребление, широкий угол обзора, большой эффект под солнечным светом, это идеальный выбор для таких применений, как этикетка полки, промышленный инструмент и так далее.

Особенности

Нет подсветки, долго отображает последнее содержимое даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Совместимость с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +, Jetson Nano Бортовой 4x ключи Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. Д. Бортовой преобразователь напряжения, совместимый с 3,3 V/5 V MCUs Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 В/5 В Интерфейс: 3-провод SPI, 4-провод SPI Контурный Размер: 85 мм × 56 мм Размер дисплея: 57,288 мм × 38,192 мм Шаг точки: 0,217 × 0,217 Разрешение 264 × 176 Цвет дисплея: красный, черный, белый Серый уровень: 2 Время полного обновления: 15 с Мощность обновления: 26,4 МВт (тип) Мощность в режиме ожидания: 0,017 МВт Угол обзора:> 170 °

Фото

Интерфейс

Символ	Описание продукта:
VCC	3,3 В/5 В
GND	Заземления
DIN	SPI MOSI pin-код
CLK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий уровень активности
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий активный
BUSY	Выход состояния занятого, низкий активный

Размеры

Развития ресурсы

Вики:Www.waveshare.com/wiki/2.7inch_e-Paper_HAT_ (B)

Посылка содержание

2,7 дюймов e-paper HAT (B) x1

Винты RPi (2 шт.) x2
