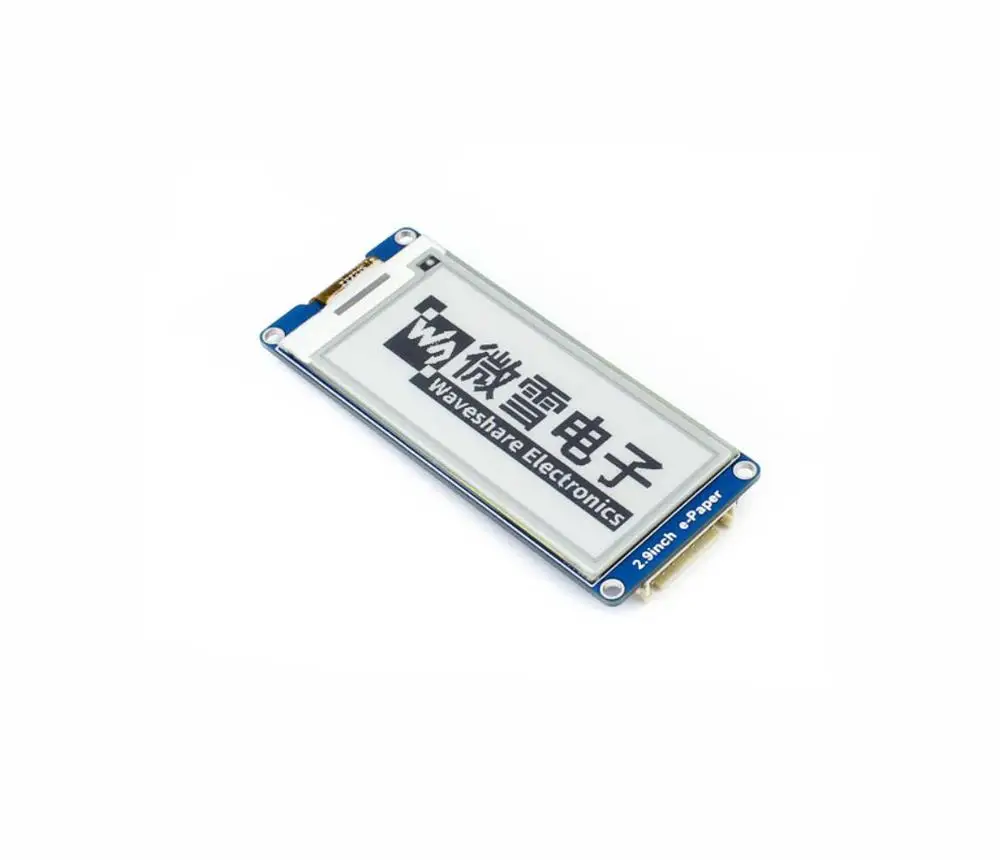

Модуль дисплея E-Ink 296x128, 2,9 дюйма

Описание продукта:

Обзор

Это модуль дисплея E-Ink, 2,9 дюйма, разрешение 296x128, со встроенным контроллером, связываясь через SPI интерфейс, поддерживает частичное обновление.

Благодаря таким преимуществам, как Ультра низкое энергопотребление, широкий угол обзора, большой эффект под солнечным светом, это идеальный выбор для таких применений, как этикетка полки, промышленный инструмент и так далее.

Особенности

Нет подсветки, долго отображает последнее содержимое даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Интерфейс SPI, для подключения с платами контроллера, такими как Raspberry Pi/Arduino/Nucleo и т. Д. Бортовой преобразователь напряжения, совместимый с 3,3 V/5 V MCUs Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 В/5 В Интерфейс: 3-провод SPI, 4-провод SPI Контурный Размер: 89,5 мм × 38 мм Размер дисплея: 66,89 мм × 29,05 мм Шаг точки: 0,138 × 0,138 Разрешение 296 × 128 Цвет дисплея: черный, белый Серый уровень: 2 Время полного обновления: 2 С Мощность обновления: 26,4 МВт (тип) Мощность в режиме ожидания: 0,017 МВт Угол обзора:> 170 °

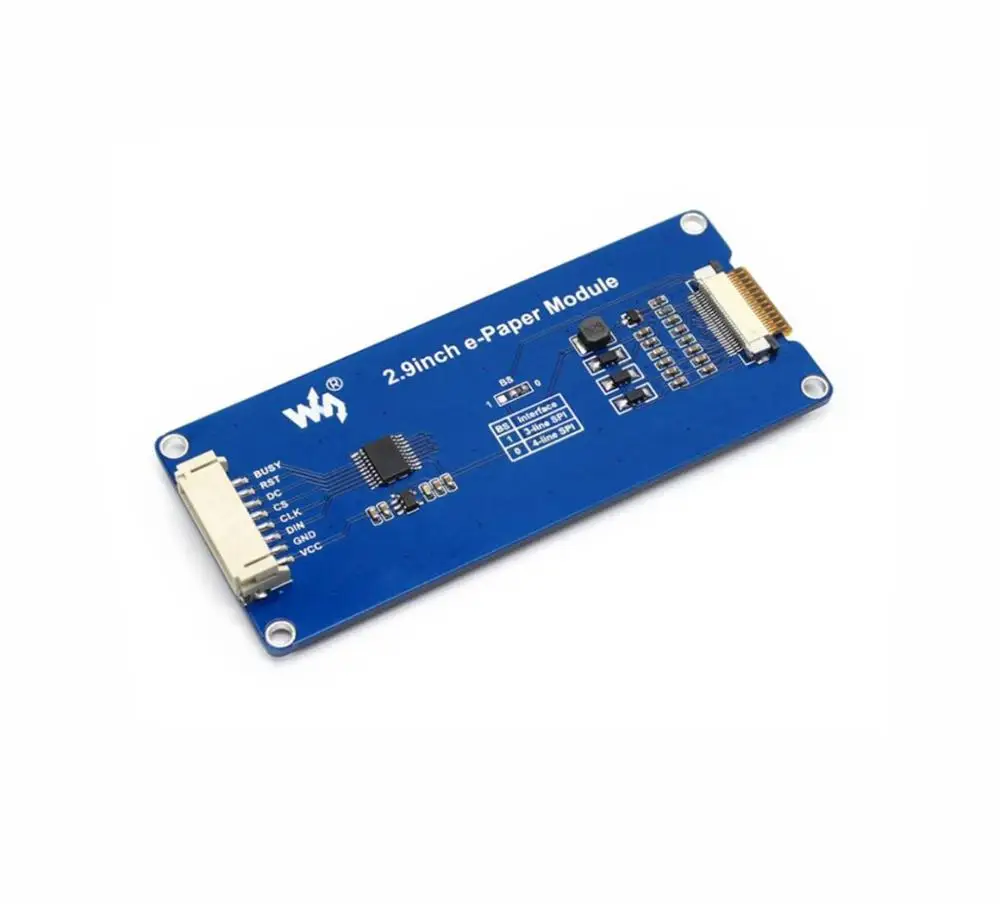

Интерфейс

Символ	Описание продукта:
VCC	3,3 В/5 В
GND	Заземления
DIN	SPI MOSI pin-код
CLK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий уровень активности
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий активный
BUSY	Выход состояния занятого, низкий активный

Размеры

Развития ресурсы

Вики:Www.waveshare.com/wiki/2.9inch_e-Paper_Module

Посылка содержит

2,9 дюймовый модуль электронной бумаги x1 PH2.0 20 см 8Pin x1
