Описание

Описание продукта:

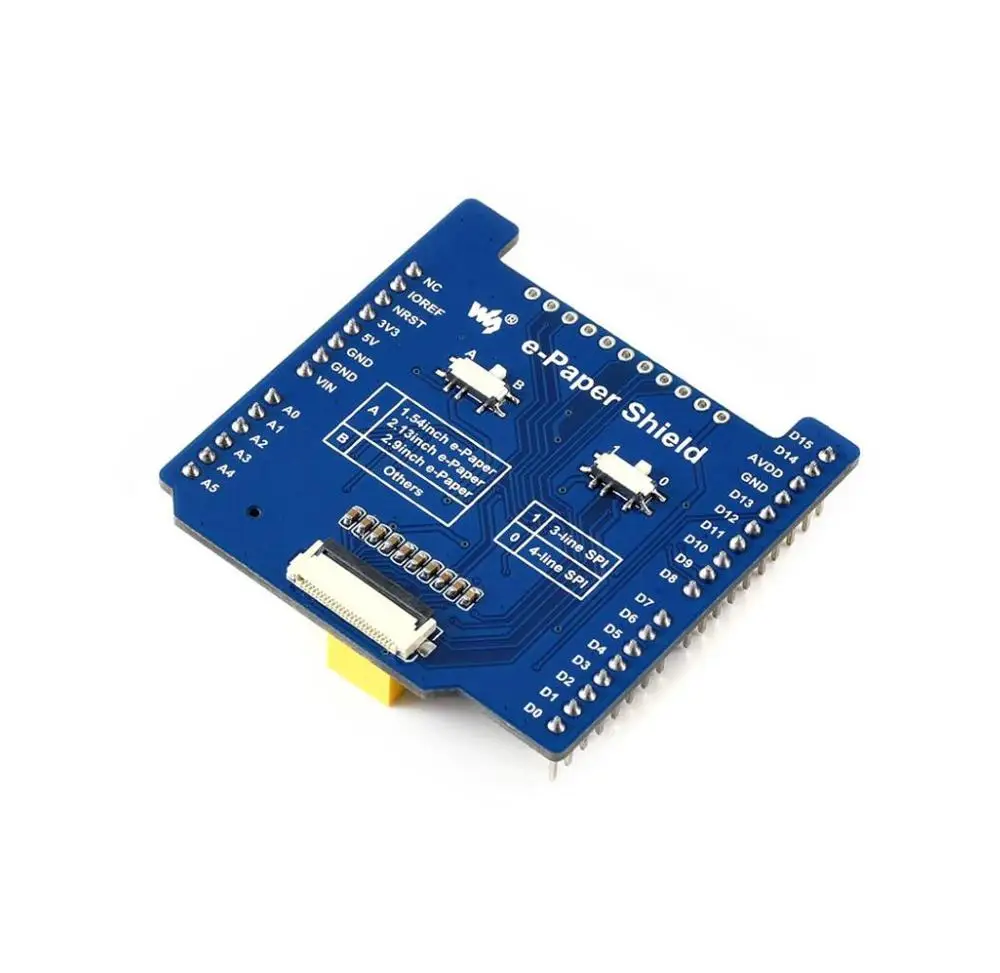

Универсальный драйвер e-paper щит для Arduino/NUCLEO, поддерживает различные Waveshare SPI e-paper Необработанные панели

Обзор

Это универсальная плата драйвера для подключения Arduino/NUCLEO и e-paper raw панелей, может использоваться для управления различными SPI интерфейсом электронной бумаги от Waveshare.

Особенности

Стандартное подключение Arduino, совместимо с хост-платами, такими как UNO, Leonardo, NUCLEO, XNUCLEO

Бортовой преобразователь напряжения, совместимый с 3,3 V/5 V MCUs

Встроенная внешняя оперативная память, больше свободного места

Слот Micro SD, изображения могут храниться на tf-карте для отображения

Резервный интерфейс управления, для подключения с другими платами управления/li>

Поставляется с инструментами разработки и руководством (примеры для Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 В/5 В

Интерфейс: 3-провод SPI, 4-провод SPI (по умолчанию)

Контурный Размер: 53,34 мм × 53,34 мм

Интерфейс

PIN-код	Arduino/NUCLEO PIN-код	Описание продукта:
VCC	5 V	Мощность
GND	GND	Заземления
SCK	SCK	SPI входного сигнала часов
MOSI	MOSI	SPI ввода данных
Мисо	Мисо	SPI вывода данных
EPD_CS	D10	Выбор чипа для электронной бумаги
EPD_DC	D9	Данные электронной бумаги/команда
EPD_RST	D8	E-Бумага сброс
EPD_BUSY	D7	E-Бумага занят
SD_CS	D6	SD карта чип выбор
SPIRAM_CS	D5	SPI Оперативная память чип выбор
