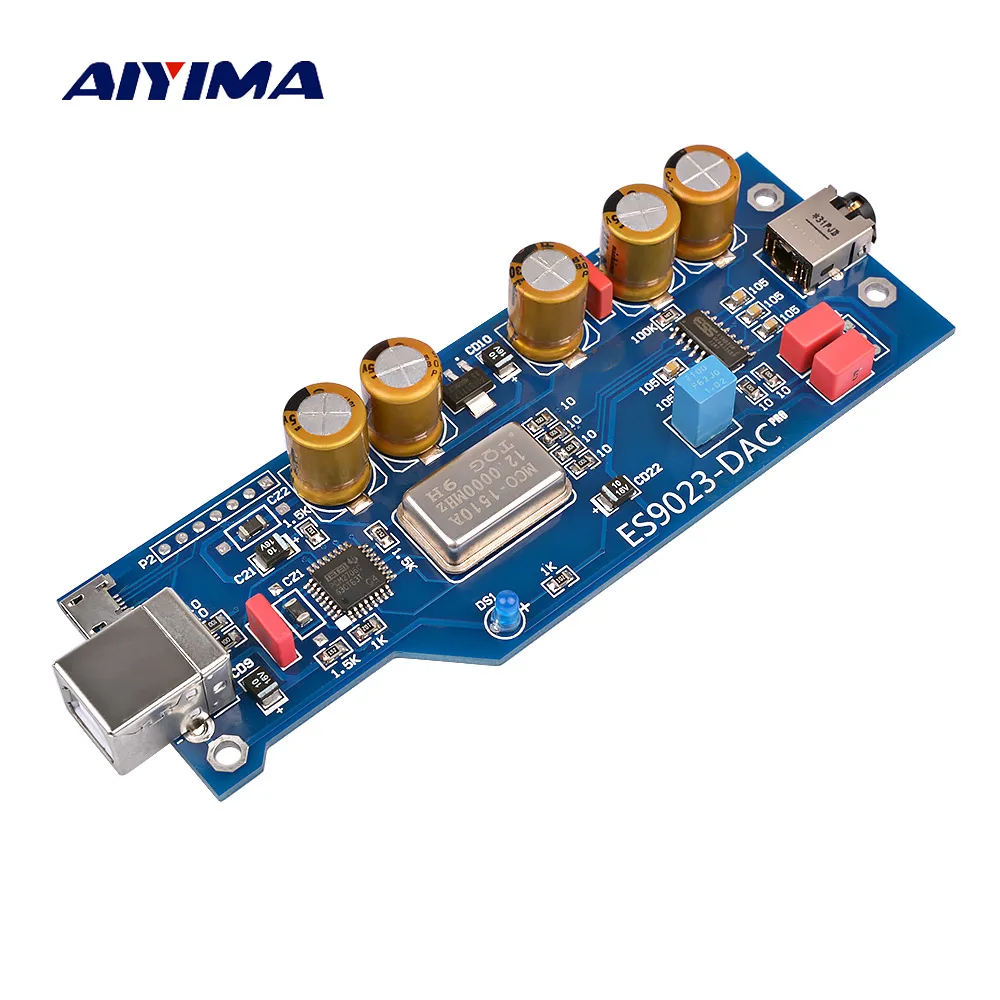

AIYIMA PCM2706+ ES9023 аудио DAC декодер звуковой карты с OTG для наушников усилитель DIY нулевой шум

С функцией OTG, USB источник питания и поддержка внешнего источника питания

1: приемник USB чип принимаетPCM2706Из США TI компании, которая наиболее используется энтузиастами. 16 бит/48 K не имеет цифрового вкуса других высоких чипов выборки.

2: декодирующая часть принимает новейшее US ESS9023 верхнее ядро декодирования. ES9023 представляет собой 24-битный стерео аудио цифро-аналоговый конверсионный чип (DAC) ESS компании. Он использует лидирующую в отрасли технологию цифровой-аналоговой преобразования SABRE. Этот чип устанавливает лучшее качество звука. Экономичный, что делает его идеальным выбором для цифрового преобразования в аналоговый. В ES9023 используется запатентованная архитектура Hyperstream и технология подавления дрожания во времени для достижения качества записи без дрожания с динамическим диапазоном в 112 дБ. Установите в магазине A2 звуковая карта, пожалуйста, установите 4 штырьковые наконечники на левой стороне! Не подключайте положительное и отрицательное Высокое напряжение

3.Соотношение сигнал/шум 112 дБ, искажение-93 дБ, прямой выход 2 В RMS аудио напряжение, высокая частота без заусенцев, низкая частота полная.

5. Искажение: THD + N: <0.006% (RL = 10 кОм)

Выбор компонентов: на выходе используется немецкая WIMA, используется Высокоточный активный кварцевый генератор, дизайн для оптимизации линии, дизайн пола 0 шума, фон очень тихий, обновленная звуковая карта ПК, легко улучшить качество звука!

ВES9023 представляет собой 24-битный стерео аудио цифро-аналоговый преобразователь (DAC)От ESS, который интегрирует 2 Vrms выходной драйвер op amp. Используя передовые технологии цифрового преобразования SABRE в аналог, этот чип сочетает в себе лучшее качество звука и экономичность, что делает его идеальным выбором для преобразования цифро-аналогового.

В ES9023 используется запатентованная архитектура Hyperstream и технология подавления дрожания во времени для достижения качества записи без дрожания с динамическим диапазоном в 112 дБ.

Так как встроенный зарядный насос в чипе может генерировать отрицательное напряжение, ES9023 может непосредственно выдавать 2 Vrms с учетом земли под одним источником питания, устраняя емкость соединения изоляции напряжения постоянного тока. Кроме того, амплитуда выхода может быть установлена в менее 2 Vrms через резистор в соответствии с фактическими потребностями. Переключение шума также полностью подавляется.
