Altera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развития
  • Altera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развития
  • Altera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развития
  • Altera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развития
  • Altera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развития

Altera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развития

2 заказа
2 101 руб.

Описание

Altera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развития

Основная плата FPGA, имеет микросхему ALTERA Cyclone IV EP4CE10F17C8N на плате

Обзор

CoreEP4CE10-это основная плата FPGA, оснащенная устройством EP4CE10F17C8N, поддерживает дополнительное расширение.

Бортовое устройство последовательной конфигурации EPCS16SI8N Интегрированная основная схема FPGA, например, тактовая схема Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты ввода/вывода доступны на контактных разъемах Встроенный интерфейс JTAG для отладки/программирования 2,00 мм конструкция с шаговым шагом, подходит для подключения к вашей системе приложений

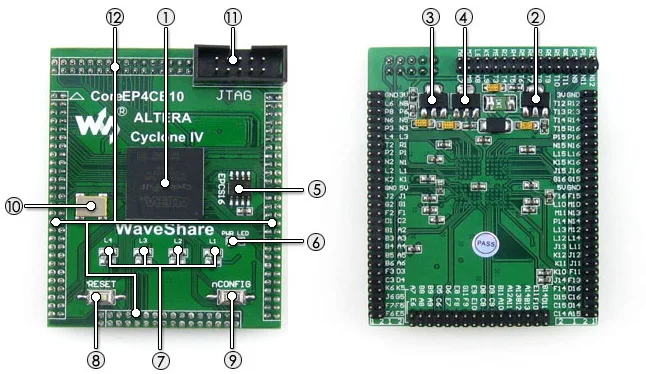

What's On Board

Altera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развития

EP4CE10F17C8N:Устройство ALTERA Cyclone IV FPGA, которое отличается: Рабочая частота:50 МГц Операционной Напряжение:1,15-3,465 в Посылка:BGA256 Ввода/вывода:164 LEs:10 K Оперативная память:414kb PLLs:2 Отладки/программирования:Поддержка JTAG AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент power reseting 50 м для активного отдыха с украшением в виде кристаллов JTAG интерфейс:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Фото

Altera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развитияAltera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развитияAltera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развитияAltera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развития

Примечание:
CoreEP4CE10 предоставляет интерфейс JTAG, но не интегрирует функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

Altera Cyclone Board EP4CE10F17C8N EP4CE10 ALTERA Cyclone IV FPGA Базовая плата для оценки развития

Характеристики

Бренд
Waveshare
Тип демоплаты
Рука
Номер модели
CoreEP4CE10
Category
FPGA Core Board
For use with
EP4CE10 Development & Evaluation
Onboard MCU
EP4CE10F17C8N (ALTERA Cyclone IV)
Feature 1
1 x EPCS16SI8N, nCONFIG button, RESET button, 4 x LEDs
RAM
414kb
Debugging/Programming
supports JTAG
Operating Frequency
50MHz
Operating Voltage
1.15V~3.465V
Package
BGA256
I/Os
164
