Описание

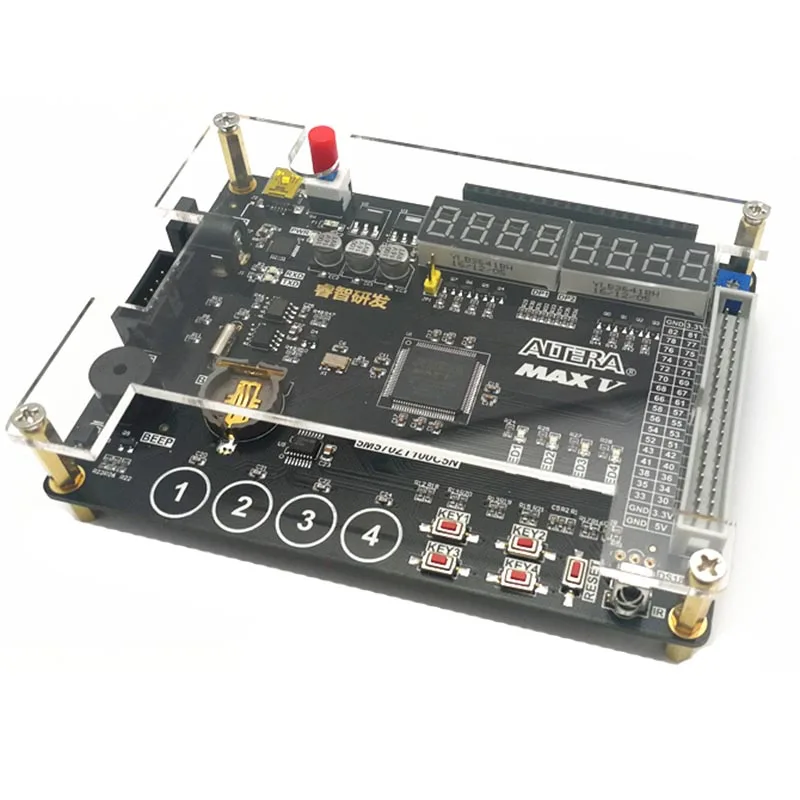

Altera MAX V макетная доска 5M570T100CN обучающая доска

Описание:

Эта макетная плата использует дизайн чипа 5M570ZT100CN, двухслойный Золотой процесс погружения PCB, включая богатые периферийные устройства, такие как 8 битовая цифровая трубка, высокоточные часы, CP1202, USB, UART, сенсорная кнопка, и обеспечить стандартный 40pin расширение. Поддерживает множество модулей, таких как модуль VGA, модуль USB, сетевой модуль и так далее.

Основные параметры оборудования:

Основной чип: 5M570T100CN

Интерфейс питания: Mini, USB или DC-5mm

Чип электропитания: 1117-3,3 V 117-1,8 V

Фильтрующий конденсатор: 3 100 мкФ Алюминиевые Электролитические Конденсаторы, несколько 104 керамических конденсаторов

Защита цепи: 1А Самовосстанавливающийся Предохранитель

Основной кристалл: 1 50 МГц тактовая частота 1, защищены кристаллические колодки (PCB back)

Сброс: Кнопка сброса 1 бит

Переключатель: синий и белый самоблокирующийся переключатель

Индикатор цепи: 1 макетная плата, индикатор питания (красный), 2 индикатора приема и отправки UART (красный)

Интерфейс загрузки: стандартный порт загрузки Altera 2X5 10PIN JTAG.

4 бит емкостная сенсорная кнопка (TTP224 контакт IC)

4 бит независимый ключевой

4 бит с красной подсветкой светодиодный

8-значный светодиодная энергосберегающая трубка

Жидкокристаллический интерфейс 12864 и 1602

ЖК-дисплей контраст потенциометр

Пассивный зуммер

Высокая точность часы чип PCF8563F (с держателем батареи)

IIC интерфейс памяти AT24C08 (EEPROM)

CP2102 USB UART

Инфракрасный приемник

Датчик температуры DS18B20 интерфейс (без IC)

40PIN стандартные длины
