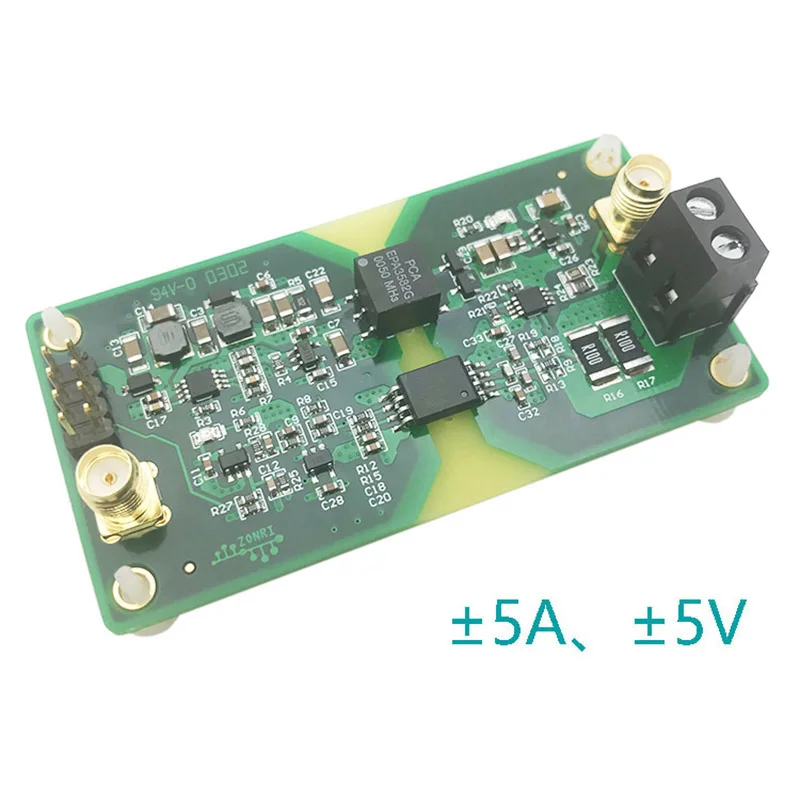

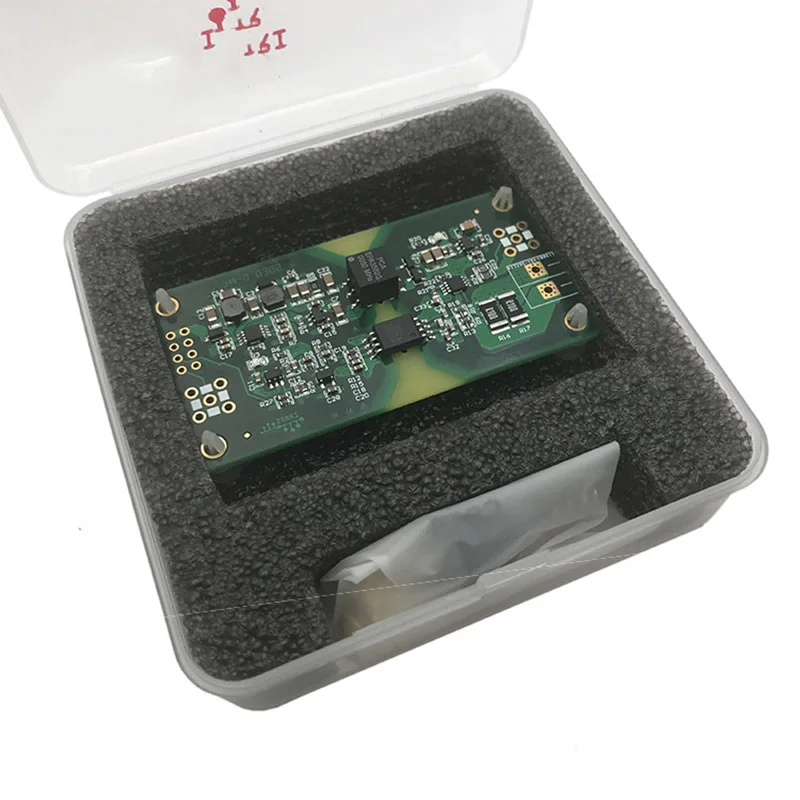

AMC1301 Высокоточный аналоговый модуль изоляции тока напряжения AMC1301+-5V+-5A/200 KHz полоса пропускания ISO T0871

Бортовой SEPIC converter преобразователь с широким напряжением питания (3,0-9 В постоянного тока).

Минимальное напряжение изоляции между каналами 2500Vdc, и минимальное входное-выходное изоляционное напряжение 2500Vdc.

Выходное напряжение сдвига обычно составляет 4,8mv.

± 5A поворачивается 0-5 в или ± 5 В поворачивается 0-5 в (усиление = 0,3979).

Внешний исходный уровень, который изменяет контрольный уровень для различных систем сбора.

Поддерживает обнаружение сигнала переднего и обратного тока/напряжения.

В Аналоговый, диапазон пропускания составляет, как правило, 200 кГц.

В: как настроить положительные и отрицательные токи, собранные внутренним ADC STM32?

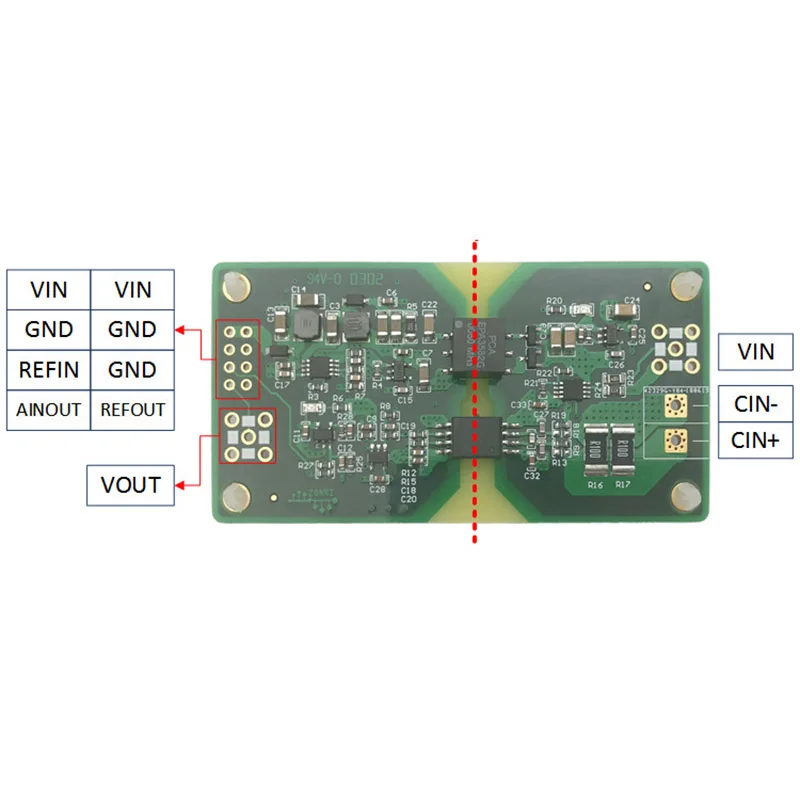

Ответ: метод 1: пожалуйста, укажите 1,65 в контрольный уровень для интерфейса "VREF", или измените опорный разделитель резистор напряжения, чтобы VREF был 1/2 источником питания, чтобы получить максимальную положительную и отрицательную линейную область (см. Руководство по модулю для получения подробной информации). Метод 2: измените U2 на 3,3 VLDO (по умолчанию 5 В LDO).

AMC1301 аналоговый модуль изоляции сигнала ---- X 1

2,54 2X4 pin header ----- X 1

Разъем SMA 180 градусов ----- X 2

KF128 ----- X 1
