Описание:

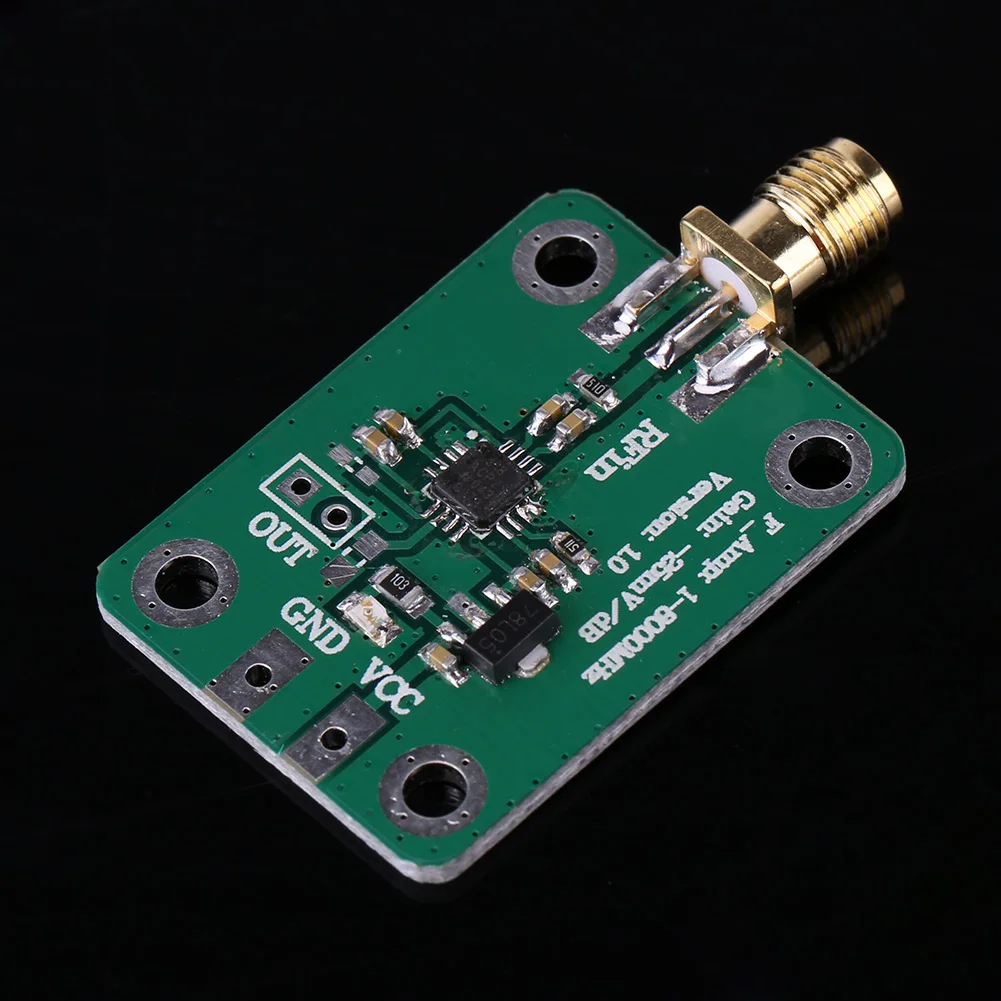

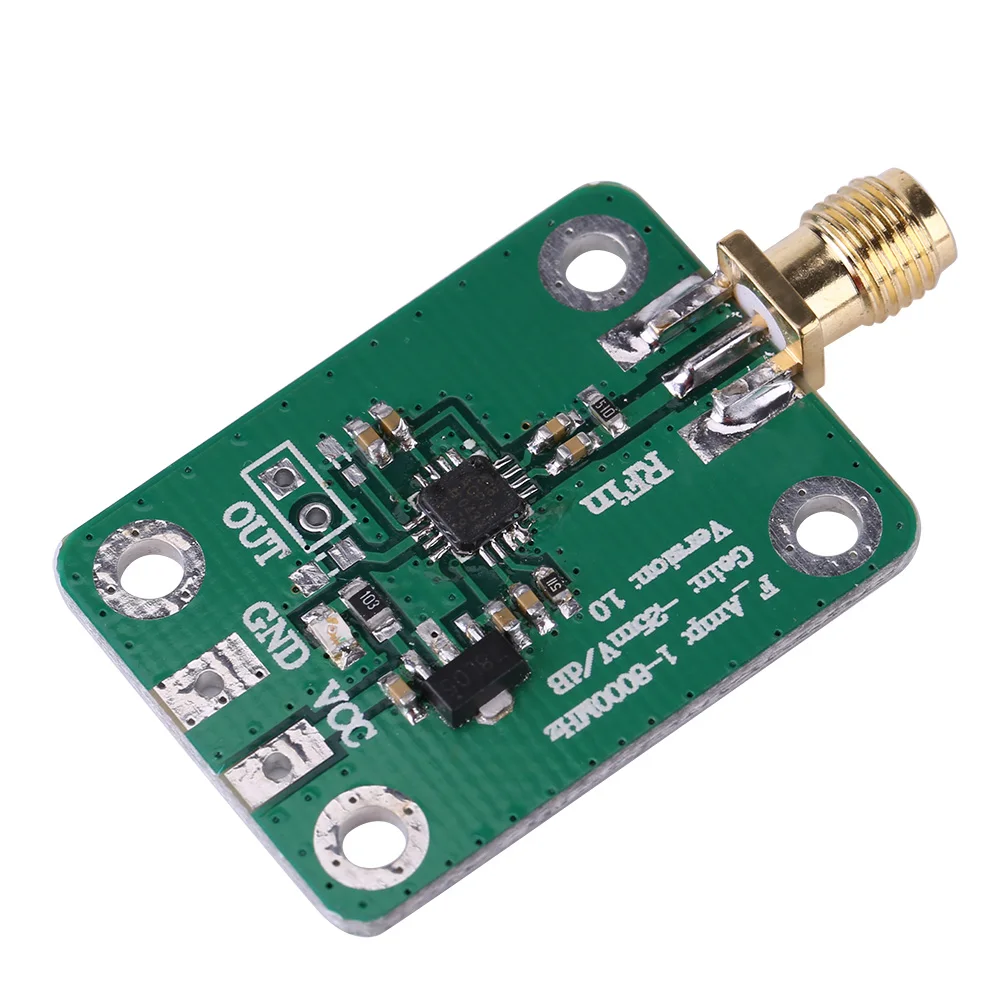

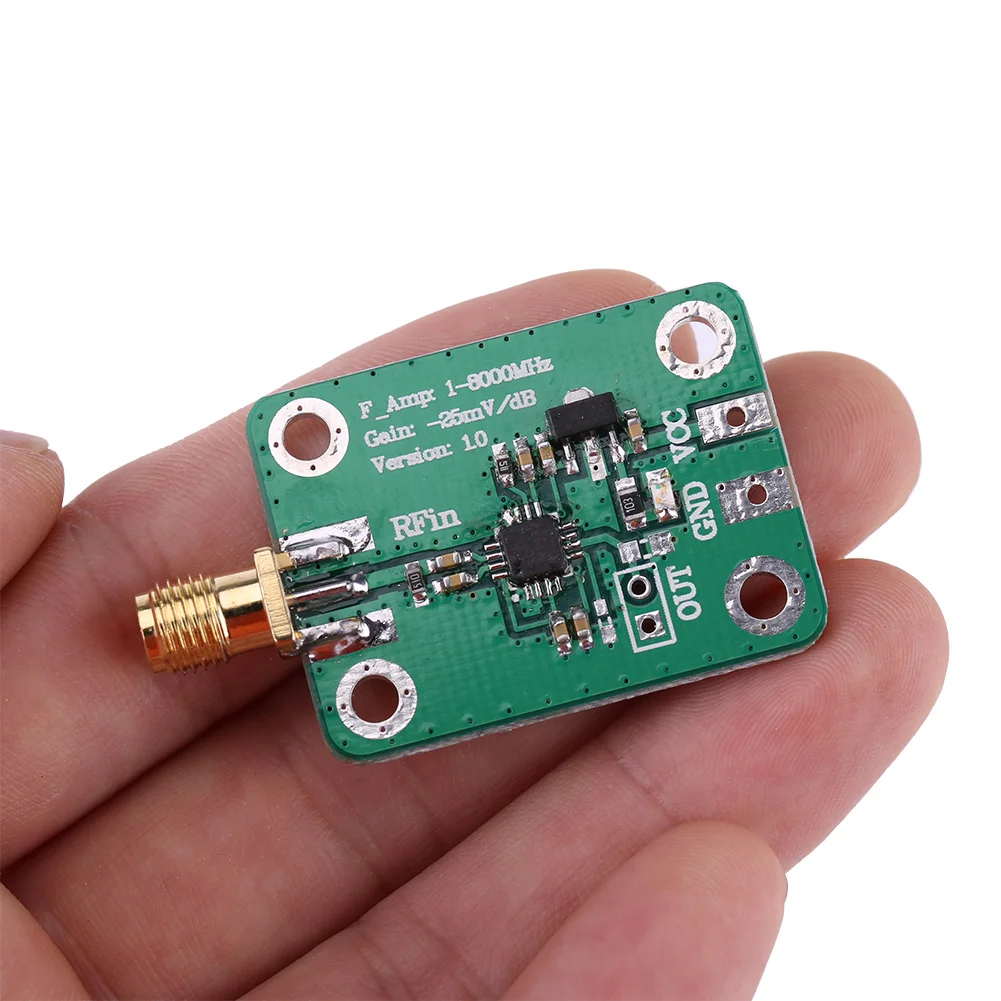

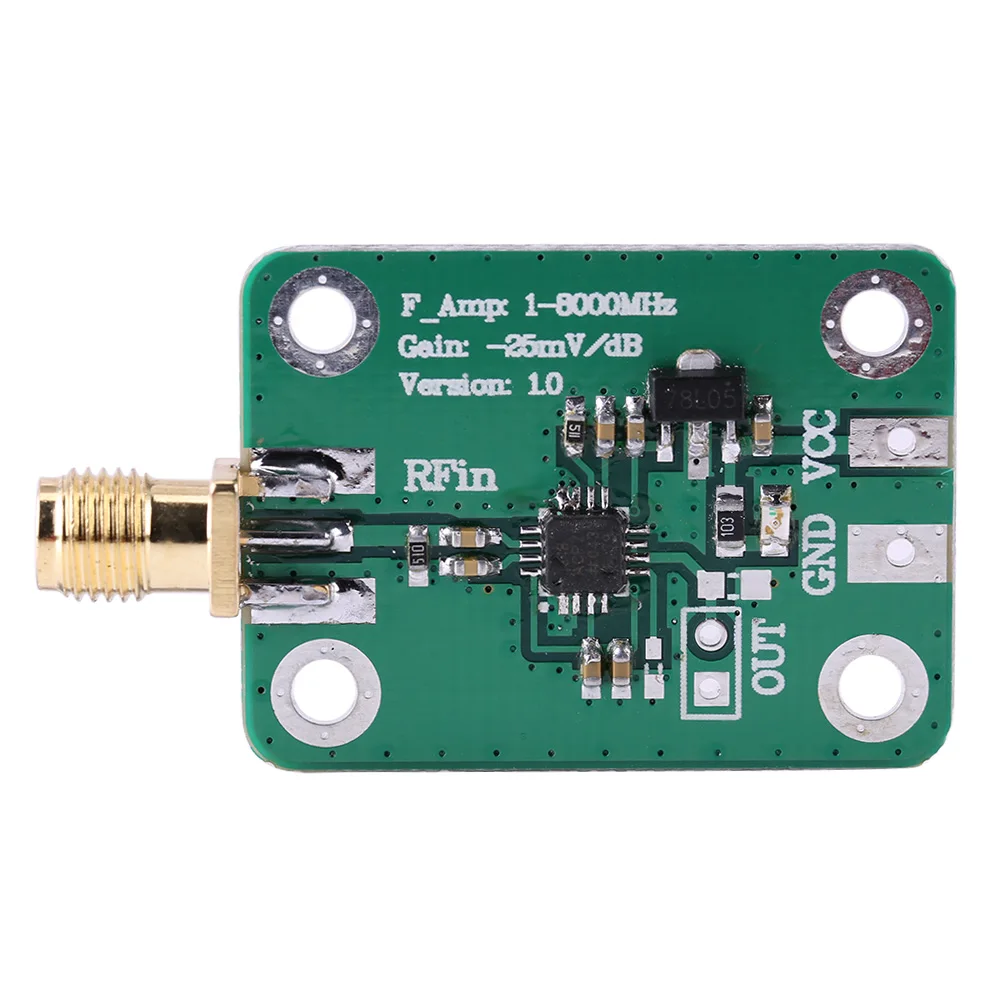

В Радиочастотный детектор выполнена из AD8318 чип, конструкция блока питания цепь регулятора напряжения таким образом, чтобы точность обнаружения, как правило, официальные данные. Диапазон рабочих частот 1-8000 МГц, может обнаруживать радиочастотный сигнал от-65 до 5 дБм и с выходным напряжением постоянного тока обнаруженная сила сигнала (в дБм, логарифмическое обнаружение). Радиочастотный сигнал преобразуется в выходное напряжение постоянного тока. РЧ-сигнал, соответствующий амплитуде или мощности выходного напряжения. Вы можете сделать индикатор силы сигнала RSSI, анализатор спектра, контроль усиления. Он обладает очень хорошей чувствительностью.Технические характеристики:
Рабочая частота: 1-8000 МГц
Динамический диапазон: от-65dBm до + 5dBm
Наклон обнаружения:-25 мВ/дБ (стандартные значения)
Диапазон выходного напряжения обнаружения: 0,5-2,1 в
Напряжение питания: 7-15 В постоянного тока (с цепью регулятора мощности)
Входное сопротивление: 50 Ом
РЧ интерфейс: Стандартный SMA женский
Размер: 5*3 см/1,97*1,18 дюйма
Посылка включает в себя:
1x1-8000 МГц AD8318 RF логарифмический детектор
Упаковочный лист
Посылка включает в себя:
1x1-8000 МГц AD8318 RF логарифмический детектор
Характеристики
- Бренд
- ANENG
- Материалы для самостоятельного изготовления
- Электрический
- Рабочая температура
- none
- Класс точности
- none
- Размеры
- 5X3cm/1.97X1.18inch
- Диапазон измерения напряжения
- 0.5--2.1V
- Номер модели
- YB-GS01510
- Диапазон измерения тока
- none
- operating frequency
- 1-8000MHz
- Dynamic Range
- -65dBm to + 5dBm
- detection slope
- -25 mV / dB (Typical values)
- voltage range
- 0.5--2.1V
- Power supply voltage
- 7-15VDC (containing the power regulator circuit)
- The input impedance
- 50 ohms
- RF interface
- standard SMA female
- Size
- 5*3cm/1.97*1.18inch
