| Основная информация |
| Серия продукта |

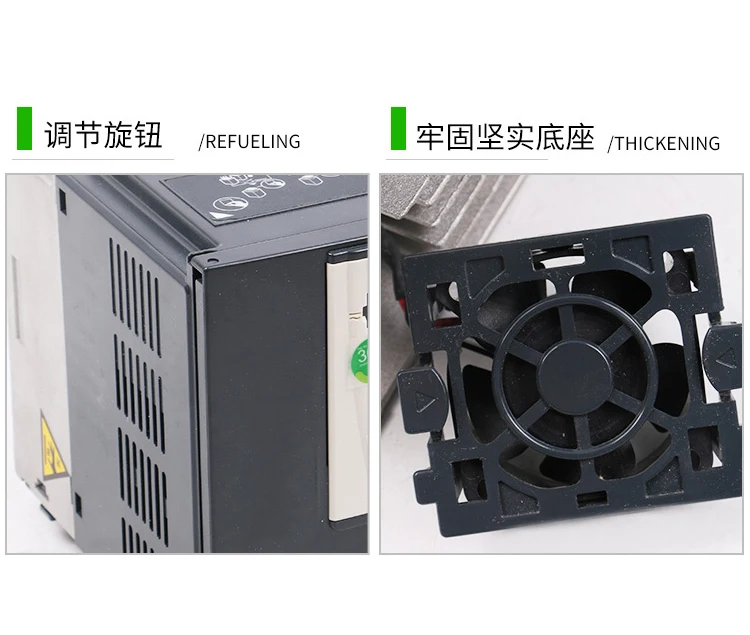

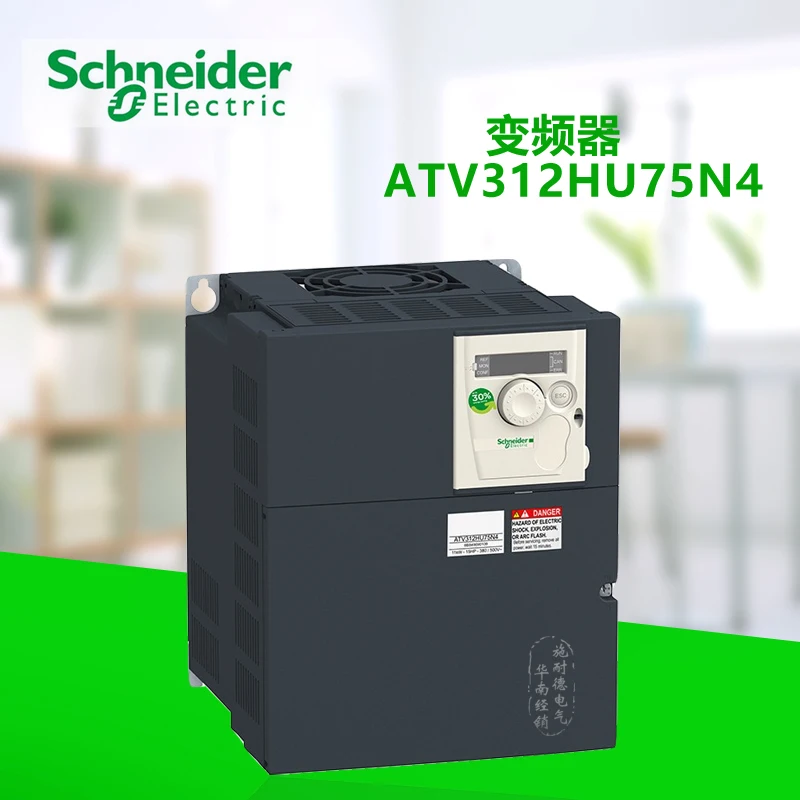

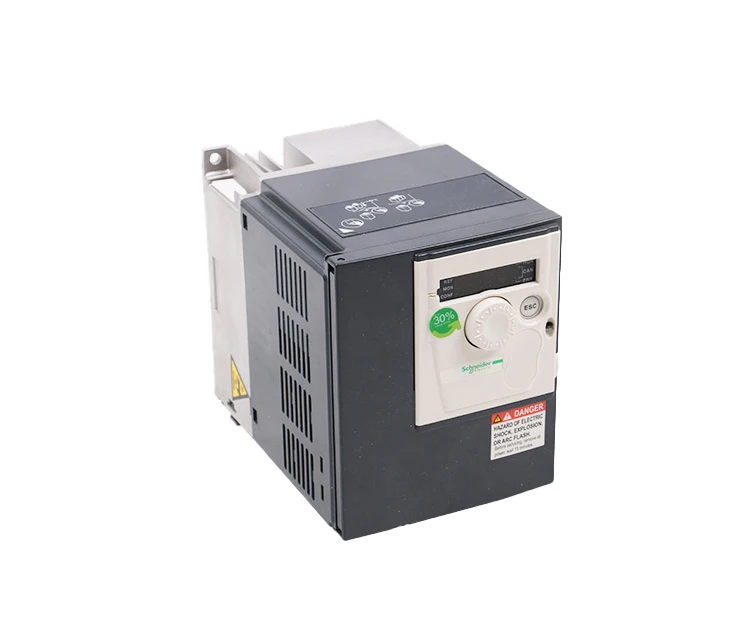

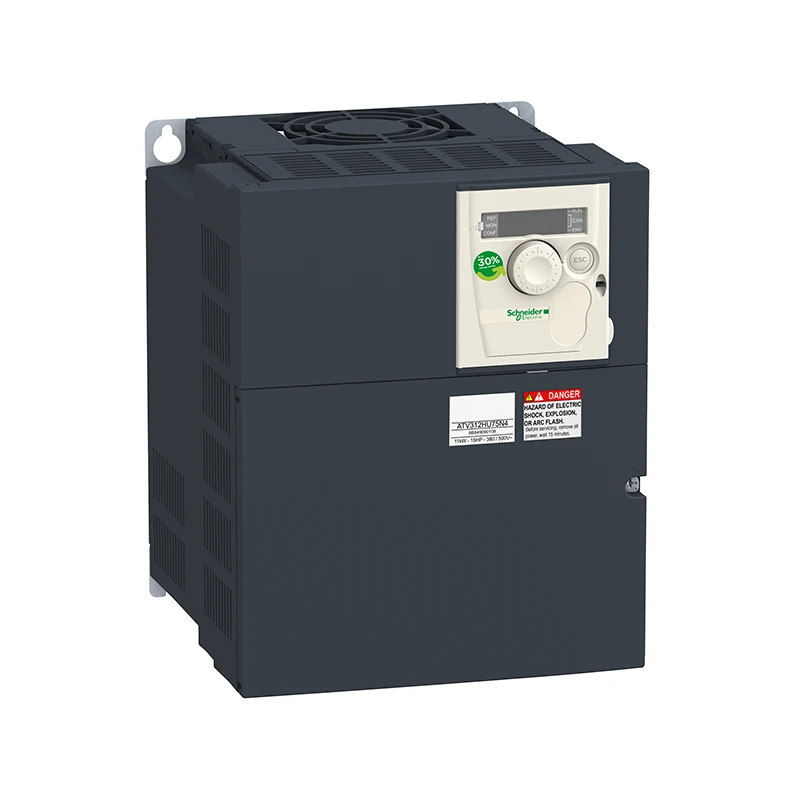

| Altivar 312 |
| Тип продукта |
| Преобразователь частоты |
| Продукт Особенности |
| Асинхронный двигатель |
| Применение поле |
| Простая машина |
| Метод сборки |
| С теплоотводом |
| Имя компонента |
| ATV312 |
| Мощность двигателя (кВт) |
| 7,5 кВт |
| Двигатель Мощность |
| 10 hp |
| Номинальное напряжение питания [Us] |
| 380... 500 V-15... 10% |
| Мощность промышленной частоты |
| 50-60 Гц-5... 5% |
| Кол-во сетки фаз |
| Фаза 3 |
| Ток по линии |
| 27,7 а на 380 В, Isc = 22 ка |
| 21 а на 500 В |
| Электромагнитный фильтр |
| Интегрированный |
| Проверка мощности |
| 18 кВА |
| Максимальная переходного тока |
| 25,5 A для квадрокоптера с дистанционным управлением 60 s |
| Мощность Потребление W |
| Номинальный ток нагрузки 269 Вт |
| Скорость диапазон |
| 1… 50 |
| Асинхронный двигатель управления профиль |
| Бессенсорное векторное управление потоком использует сигнал управления мотором типа ШИМ |
| Заводская Настройка: постоянный крутящий момент |
| Функциональная электрическая схема |
| Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1. .. LI6 терминалы 2,5 мм2 AWG 14 |
| L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-терминал 16 мм2 AWG 6 |
| Блок питания |
| Внутренний источник питания для логического входа: 19... 30 в <100 мА на тип защиты: Тип защиты: защита от перегрузки и короткого замыкания |
| Внутренний источник питания для эталонного потенциометра (от 2,2 до 10 кОм): 10... 10,8 В на <10 мА, тип защиты: защита от перегрузки и короткого замыкания |
| Связь порт протокол |
| CANopen |
| Modbus |
| Уровень защиты IP |
| IP20 в верхней части без крышки |
| IP21 на терминале подключения |
| IP31 в верхней части |
| IP41 верхней части |
| Tab |
| Коммуникационная карта для CANopen Daisy chain |
| Сетевая карта для DeviceNet |
| Сетевая карта для Fipio |
| Коммуникационная карта для Modbus TCP |
| Коммуникационная карта для Profibus DP |
| Дополнительная информация |
| Мощность Диапазон напряжения питания |
| 323... 550 V |
| Частота сети |
| 47. 5... 63 Гц |
| Предполагаемой линии Isc |
| 22 ка |
| Постоянный ток на выходе |
| 17 а на 4 кГц |
| Выход частоты |
| 0... 500 кГц |
| Номинальная частота переключений |
| 4 кГц |
| Рабочая частота |
| 2... 16 кГц регулируемый |
| Мгновенная перегрузочный |
| 170... 200% Номинальный крутящий момент двигателя |
| Торможения крутящего момента |
| 150% при кадровой частоте 60 s С Тормозной резистор |
| 100% с резистором непрерывного торможения |
| 150% без Тормозной резистор |
| Регулирующей канал |
| Частотный регулятор PI |
| Двигатель компенсации скольжения |
| Ли автоматическая загрузка |
| Подавление |
| Регулируемый |
| Напряжение на выходе |
| <= Напряжение питания |
| Затяжки |
| Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1. .. LI6: 0,6 нм |
| L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 2,5 нм |
| Изоляции |
| Цепь между блоком питания и управлением |
| Кол-во аналоговые входные сигналы |
| 3 |
| Аналоговый тип входного сигнала |
| AI1 настраиваемое напряжение 0... 10 в, входное напряжение 30 в макс., сопротивление: 30000 Ω |
| AI2 настраиваемое напряжение +/-10 В, входное напряжение 30 в макс., сопротивление: 30000 Ω |
| AI3 настраиваемый ток 0 .. . 20 мА, сопротивление: 250 Ω |
| Отбора проб |
| AI1, AI2, AI3: 8 MS аналоговый |
| LI1. .. LI6: 4 MS Дискретная |
| Время отклика |
| AOV, AOC 8 MS для аналога |
| R1A, R1B, R1C, R2A, R2B 8 MS для дискретной количествах |
| Погрешность |
| +/-0.2% для выхода |
| Кол-во аналогового выхода |
| 1 |
| Аналоговый выход Модель |
| АОС настраиваемый ток: 0-20 мА, сопротивление: 800 Ω, Разрешение: 8-бит |
| Настраиваемое напряжение AOV: 0... 10 в, сопротивление: 470 Ω, разрешение: 8 бит |
| Дискретный вход логики |
| Логический вход не проводной (LI1. .. LI4), <13 в (состояние 1) |
| Отрицательная логика (источник) (LI1. .. LI6),> 19 в (состояние 0) |
| Положительная логика (источник) (LI1. .. LI6), <5 В (состояние 0),> 11 в (состояние 1) |
| Дискре Кол-во |
| 2 |
| Выход типа |
| Настраиваемая релейная логика: (R1A, R1B, R1C) 1NO + 1NC-100000 |
| Настраиваемая релейная логика: (R2A, R2B) NC-100000 раз |
| Минимальный коммутационный ток [Imin] |
| R1-R2 10 мА на 5 в постоянного тока |
| Максимальный коммутируемый ток |
| R1-R2: 2 A на 250 V AC Индуктивная нагрузка, cos phi = 0,4 L/R = 7 MS |
| R1-R2: 2 A на 30 V DC Индуктивная нагрузка, cos phi = 0,4 L/R = 7 MS |
| R1-R2: 5 A 250 V AC резистивный (нагрузка) объем, cos phi = 1 L/R = 0 MS |
| R1-R2: 5 A 30 V DC резистивный (нагрузка) объем, Cos phi = 1 L/R = 0 MS |
| Дискретный вход Кол-во |
| 6 |
| Цифровой входной разъем |
| (LI1. .. LI6) Программируемый на 24 В, 0... 100 мА для ПЛК, сопротивление: 3500 Ω |
| Ускорение и торможение наклона |
| S, U или на заказ |
| От 0,1 до 999,9 с независимо линейно регулируемый |
| Тормозом, чтобы останавливать |
| DC впрыска топлива |
| Тип защиты |
| Сбой входной фазы: привод |
| Цепь безопасности от перенапряжения и пониженного напряжения шины: привод |
| Функция безопасности для трехфазного питания: привод |
| Двигатель обрыва фазы: |
| Перегрузочный ток между выходной фазой привода и заземлением (только при напряжении): привод |
| Защита от перегрева: |
| Короткое замыкание между фазами привода двигателя: привод |
| Тепловая защита: двигатель |
| Сопротивление изоляции |
| > = 500 МОм 1 минуту 500 В постоянного тока |
| Местного сигнала индикация |
| Напряжение устройства: 1 светодиодный (красный) |
| CANopen статус автобуса четыре времени года 7-ми сегментный дисплеи |
| Постоянной времени |
| 5 MS для изменения модели |
| Частота Разрешение |
| Аналоговый вход: 0. 1... 100 Гц |
| Дисплей: 0,1 Гц |
| Порты и разъёмы типа |
| 1 RJ45 для Modbus/CANopen |
| Физический интерфейс |
| RS485 Многоточечное последовательное соединение |
| Рама трансмиссии |
| RTU |
| Скорость передачи данных |
| 10, 20, 50, 125, 250, 500 кбит/с или 1 Мбит/с для CANopen |
| 4800, 9600 или 19200 бит/с для Modbus |
| Количество адресов |
| 1... 127 для CANopen |
| 1... 247 для Modbus |
| Кол-во инверторы |
| 127 для CANopen |
| 31 для Modbus |
| Идентификация |
| CE |
| Рабочем состоянии |
| +/-10 ° в вертикальном направлении |
| Внешний размер |
| 232x180x170 мм |
| 405x234x268 мм |
| 300x210x170 мм |
| Высота |
| 232 мм |
| Ширина |
| 180 мм |
| Глубина |
| 172 мм |
| Вес продукта |
| 6,5 кг |
| Окружение |
| Характеристики изоляции |
| Между |
| 3400 V AC контроль и клеммы питания между 2410 V DC заземление и клеммы питания |
| Электромагнитной совместимости |
| 1,2/50 и 8/20 МКС композитная волна (тест) Уровень 3 соответствие IEC 61000-4-5 |
| Анти-быстрый переходный уровень 4 соответствие IEC 61000-4-4 |
| Уровень защиты от электростатического разряда 3 соответствие стандарту IEC 61000-4-2 |
| Радиочастотное электромагнитное поле, излучаемое помехоустойчивость, уровень 3 в соответствии с IEC 61000-4-3 |
| Соблюдении всех стандартов |
| IEC 61800-3 |
| IEC 61800-5-1 |
| Сертифицированный продукт |
| CSA |
| DNV |
| NOM |
| ГОСТ (государственный стандарт) |
| C-Tick |
| UL |
| Уровень загрязнения |
| 2 |
| Процесс защиты |
| TC |
| Устойчивость к вибрациям |
| 1 gn (f = 13... 150 Гц) в соответствии с EN/IEC 60068-2-6 |
| 1,5 мм (f = 3... 13 Гц) в соответствии с EN/IEC 60068-2-6 |
| Ударопрочность |
| 15 gn для 11 MS в соответствии с EN/IEC 60068-2-27 |
| Относительная влажность |
| 5... 95% без конденсации в соответствии с IEC 60068-2-3 |
| 5... 95% без капель в соответствии с IEC 60068-2-3 |
| Температура окружающей среды хранения |
| -25... 70 °C |
| Температура окружающей среды |
| -10... 50 °C нет (Защитная крышка расположена над инвертором) |
| -10... 60 °C да (нет защитной крышки на верхней части инвертора) |
| Рабочая высота |
| <= 1000 м без |
| 1000... 3000 м снижающий ток 1%/100 м |
