Описание
Примечания:Эта плата представляет собой моно-дизайн двухканального стерео для этого нужны два шт
Когда мы платим высокую экономичную цену, приносим истину фанатам, высокое качество прослушивания, без концепции интеллектуальной собственности. моя доска всегда копируется, имитация. нарочито заменяйте разноцветными элементами, хвастайтесь ростом.На самом деле сущность платы усилителя мощности-PCBRouting дизайн и коррекция тона!

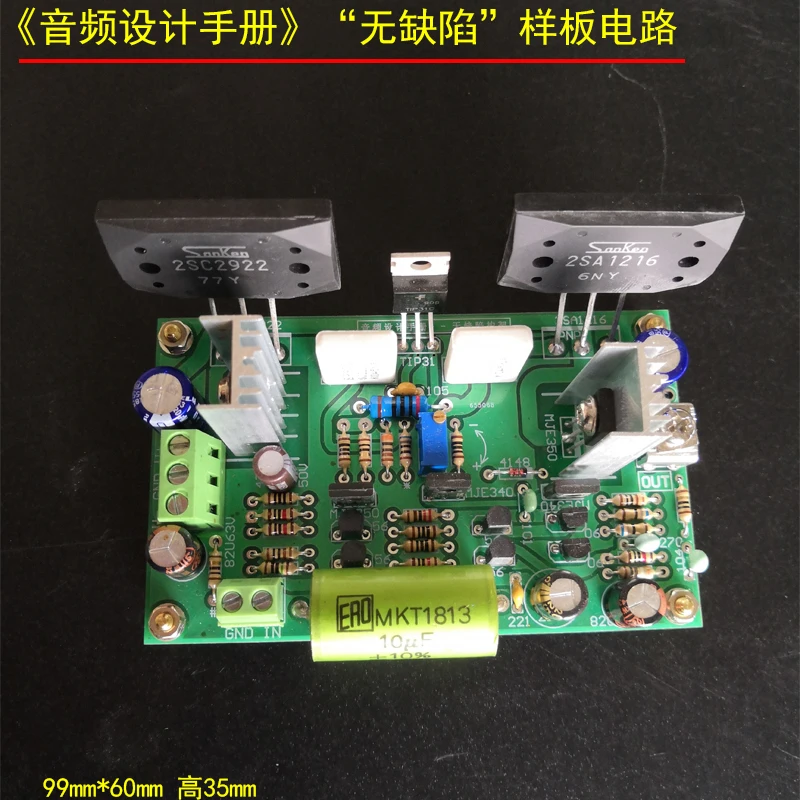

Эта плата усилителя основана на britain Douglas's Audio аудио руководство по дизайну 》 производство схемы образца на основе, схема очень проста, наука, строгий 。 значение каждого элемента может быть проверено.
Входной этап: принять идеальную замкнутую структуру источника постоянного тока + технология зеркала тока Balancing балансировка дифференциальной рабочей точки Rich богатые музыкальные детали, статическая Выходная средняя точка очень стабильна(Соответствие дифференциальной пары и токового зеркального триода)
Уровень напряжения: Добавьте последователя, сделайте искажение уровня напряжения низким, чтобы не обращать внимания, эффективно уменьшает вход, фазовый сдвиг между выходными сигналами, это большой вклад в низкочастотную динамику. famousNECThe чип усилителя мощности, произведенный компанией, также имеет эту структуру.(Upc1225/upc1342)

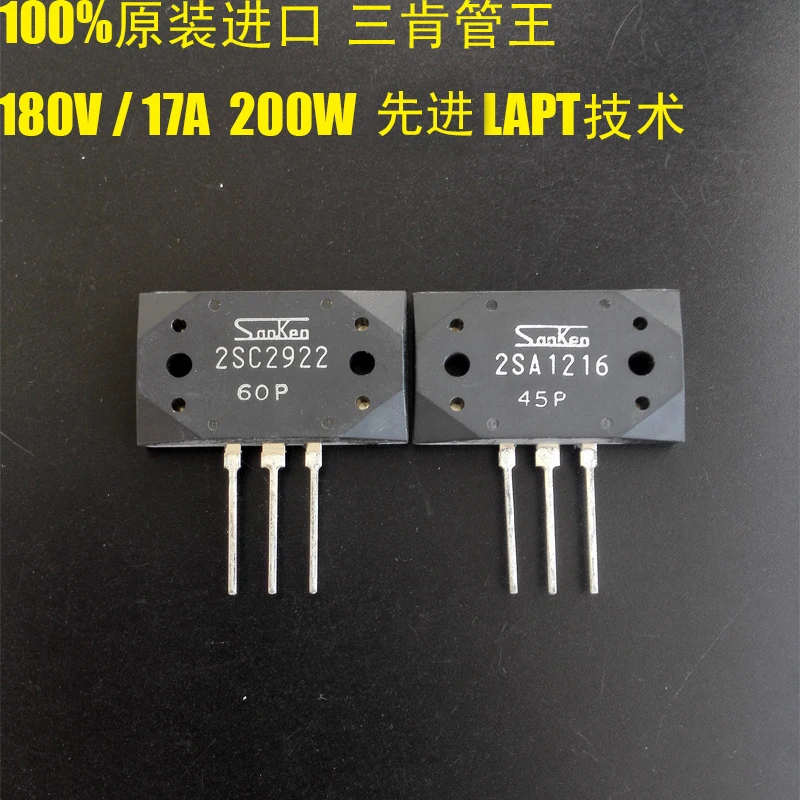

Выходной этап: Плата усилителя мощности принимает большие три reclamation знаменитые трубки с сильной тягой 2SA1216/2SC2922, эта трубка имеет сильную движущую силу, одна пара больших трех reclamation легко лучше, чем 3к обычному усилителю мощности параллельно. качество звука очень тонкое, полное, полное силы.(Многотрубная Параллельная схема, если вы не можете точно подобрать звук, это, безусловно, грубо)
Ключевые компоненты платы усилителя мощности все от Ou Shi (namelyers) покупки, дифференциальная пара и текущее зеркало строго совпадают,
Плата усилителя мощности правильно проводится, никогда не слышно шума, фон очень чистый.
Дуглас в книжке: так называемый «ничего дефекта» не идеален, он относится к традиционной цепи усилителя мощности, известной как existence8Distortion видовых изменений, это не идеально! усилитель на основе схемы образца, stay1KHZ 8 общее гармоническое искажение, измеренное евронагрузкой is0.0005 %, 10 кГц 8 общее гармоническое искажение, измеренное евронагрузкой is0.003 % 。 преобразования rate35V/свяжитесь с нами
Оригинальные рисунки
Практическое применение платы усилителя мощности
Регулировка статического тока :( всегда устанавливайте тест теплоотвода)
Он был скорректирован перед отгрузкой не регулируется без инструмента
A multimeterdcfilles измеряет значение/0,22 = ток тишины. Если значение тестовой точки isDC 6,6 мВ, ток тишины = 6,6 мВ/0,22 = 30 мА Больше чем 10 мы избегаем перекрестных искажений(Оригинальный изготовитель спроектирован в соответствии с классом в, статическая не так легко быть слишком большой)
Чтобы избежать заземления, используйте одну точечную схему заземления
Двойной канал схема подключения
Дружеское напоминание:Ваши два динамика Проводные“Просто"Отрицательный"Don't go против этого. Даже если соединение неправильно, он издает звук нормально, но два динамика находятся в одной фазе, в отличие от или разворота, звуковое давление смещает друг друга, это может повлиять на чувство слуха.
Отладки должны прочитать:
《 1 》 эта плата усилителя мощности питается от положительного и отрицательного постоянного тока (±24в -- ± 50 в)Не подключайте трансформатор напрямую к платеВыход трансформатора должен быть исправлен, он может быть подключен к плате после фильтрации убедитесь, что положительный и отрицательный не может быть изменен.
《 2 》 перед подачей питания на отладку платы теплоотвод должен быть установлен, и каждый сотрудник должен быть оснащен слюдой изоляционный лист (мы доставим)Винт Трубы компенсации температуры должен быть покрыт изоляционными резиновыми частицамиЗатем Используйте мультиметр, чтобы проверить, определяется ли Изоляция между теплоотводом и силовой усилитель труба
《 3 》 преимущества подойдет как для повседневной носки, так Плата усилителя, гибкий чехол выбор,Но проблема контура заземления должна быть учтена.Laoshao несет ответственность за то, чтобы знать, сначала сжигая потребности обучения.Единственная Стыковочная точка между всей машиной и шасси, это два. RCAMerge точка входного гнезда заземления провода 。220 подтвердите, что заземляющий провод V розетки соединен с эквивалентным терминалом здания, может быть подключен к шасси, if220 заземление V розетки подвешено, не забудьте подключиться к шасси
Установка схема:
Электрические параметры:
Напряжение питания: прямое ± 24 В до ± 55 в(Трансформатор двойной 18В ~ двойной 35В)
Усилитель сигнала: новый чистый importON (An Mei) MPSA56 MPSA06
Усилитель напряжения/нажимная труба: вкл (An Mei) MJE340/MJE350
Последний этап основной трубы: чистый импорт Sanken2SC2922/2SA1216 (17 безопасности 200 плитка)
Входное соединение: West GermanyERO 1813 10 мкФ/100 в
Развязка мощности: японская химическая промышленность
Коэффициент конверсии: 35 в/США
Искажение: 1 кГц менее 0,0006% 10 кГц менее 0006%
Частотная характеристика: 20 Гц ~ 20 кГц (+ 0 дБ,-0,5 дБ) Будьте внимательны:Wrong-3DB
Выходная мощность: ± 55 в 8 Европа: 125 плитка 4 Европа: 200 плитка(Блок питания идеален)
