Audiophile 6J1 ламповый предусилитель усилитель мощности для наушников усилитель мощности ламповый буфер DIY kit база на музыкальной верности X-10D схема

Британский музыкальный факс X-10 Это продукт, выпущенный в mid-1990s с отличными звуковыми эффектами и уникальным внешним видом. Это также вызывает много ощущений после того, как его выставили на рынок. Его функция и преимущества: подключение его к цифровым аудиоисточникам, таким как VCD, CD, DVD, и оптический привод и усилитель мощности могут значительно уменьшить "цифровой вкус" и "транзисторный звук", делая всю аудиосистему сладкими естественными «кишками»

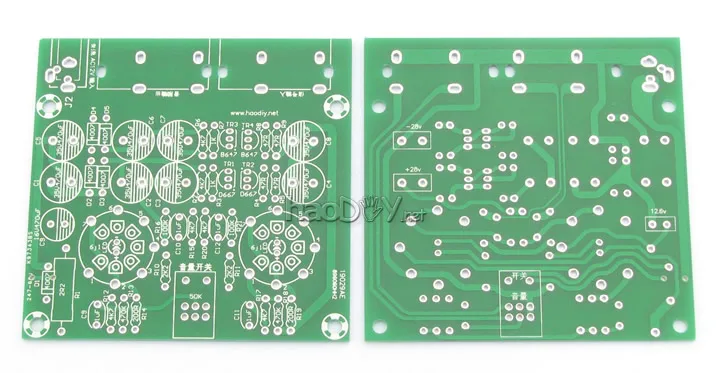

6J1 fever bile preamp board разработан на основе схемы принцип Знаменитой Машины музыка факс X-10D. Она разумно оптимизирована и имеет более стабильную производительность, чем оригинальная машина. Производительность трубки увеличена на 10%. Эта машина принимает один 12 В AC вход, нет необходимости беспокоиться о нахождении высоковольтного источника питания. Эта плата поставляется с усилителем, что позволяет наслаждаться очарованием высоковольтных трубок под низким блоком питания.

Принцип работы блока питания: как только питание включено, нить трубки начинает нагреваться. В это время Повышение напряжения начинается с нулевого напряжения. Когда нить трубки Горячая, Повышение напряжения только что завершено. Конденсаторный фильтр очень чистый, и ни один хороший источник питания переменного тока не будет иметь звук переменного тока. Нить накаливания-источник питания 12 В постоянного тока. Нити двух трубок должны быть соединены в серии. Применение нитей постоянного тока также для снижения уровня шума.

Соединительный конденсатор принимает Taiwan FARAD бесступенчатый конденсатор серии MET, высокочастотный низкоомный электролитический конденсатор, 1% точность металлического пленочного резистора, Пекин J-класс Военная регуляторная трубка 6J1

[Номер типа]: 6j1 электронная трубка (Возможна замена модели 6AK5, 6AU6, 5654 и т. д.)

[Тип канала]: 2,0/стерео

[Вход питания]: AC12V 0.8A/5,5*2,5 штекер

Советы по использованию DIY: (и вопросы, требующие внимания)

Буферы 6J1 в 0,85 раз выше усиления и соединены между источником звука и передней или задней стадией. Он может эффективно фильтровать цифровой вкус. Отличное соотношение цены и качества!

1. вход 12 В переменного тока: Используйте разъем DC3.5/5,5*2,1, используйте адаптер питания 12 В переменного тока, если вы хотите использовать трансформатор 12 В переменного тока без вилки, вам нужно припаять шнур питания к печатной плате. Помните:Не используйте вход питания постоянного тока, иначе он не будет работать!

2. Вход левого канала/правый канал: это входной терминал аудио сигнала, который может быть подключен к мобильным телефонам, компьютерам, M3, MP4 и другим музыкальным плеерам.

3. левый канальный выход/правый канал Выход: это выходной терминал аудио сигнала, который может быть подключен к входному терминалу аудио сигнала усилителя мощности и платы усилителя мощности, обеспечиваем смелое музыкальное наслаждение последующим усилителем мощности!

4. Переключатель питания/регулятор громкости: поверните ручку против часовой стрелки, чтобы начать уменьшать громкость. Когда громкость выключается на минимум, если вы продолжаете вращаться до отметки «галочка», питание отключается, а светильник индикатора выключен. Поверните ручку по часовой стрелке и услышите «галочку». Индикатор светильник включен, указывая, что питание включено. В это время объем является минимальным, а затем продолжать вращаться по часовой стрелке, чтобы увеличить громкость.
