AVR ATmega128 ATmega128A-AU ATmega128A макетная плата AVR стартовый комплект полный I/Os = Waveshare STK128 + стандартная Бесплатная доставка

Макетная плата предназначена для ATmega128, с 1 шт. платы устройства ATmega128

Обзор

STK128 +-это полная, экономически эффективная Плата развития ATmega128. Он разработан, чтобы дать дизайнерам Быстрый старт для разработки кода на ATmega128 MCU и делает их разработка прототипа устройства легко.

Чип ATmega128 устанавливается на доску устройства, которая может быть отделена от материнской платы. Таким образом, поддерживается простое изменение MCU. Чип ATmega128 находится в упаковке TQFP64 и будет случайным образом ATmega128-16AU или ATmega128L-8AU или ATmega128A-AU.

Стандартный пакет STK128 + поставляется с платой устройств ATmega128, в то время как пакет STK128 + Premium поставляется со стандартным пакетом, дополнительной запасной платой устройств ATmega128 и экспериментальным комплектом фитингов.

What's On Board

AVR ATmega128 ATmega128A-AU ATmega128A макетная плата AVR стартовый комплект полный I/Os = Waveshare STK128+ стандарт

Мощность Питание ed от внешнего источника питания 5 V Перемычка для настройки уровня напряжения, 5 В/3,3 В Бортовой чипы ATmega128 (TQFP64), MCU, установленный на плате устройства AMS1117-3.3, бортовой регулятор MAX3232, истинные трансиверы RS232 Интерфейсы Два разъема RS232 для UART0 и UART1, стандарт DB9 Мы уверены, что работать до 3 V поставки уровня благодаря MAX3232 Перемычки UART0 и UART1, короткие перемычки для подключения UART к AVR MCU, Откройте перемычку для освобождения портов ввода/вывода. 6-pin/10-pin порт ISP JTAG порт Человека для того, чтобы машина Интерфейс Кнопка сброса, используемая для сброса MCU Мощность индикатор светодиодный 8 поверхностных светодиодов, можно использовать как индикатор состояния I/O 8 кнопочных кнопок, для аналогового входа Другое Особенности Кристалл настраивается, есть перемычка для выбора на плате 7,3728 м кристалл или внешний кристалл, установленный через розетку Все контакты MCU доступны на дополнительные разъемы для дальнейшего расширения Все булавки помечены на доске. Эти знаки описывают функцию каждого штыря Совместимость с несколькими AVR MCUs: Полностью совместим с: ATmega64/ATmega128 Частично Совместим с: ATmega1281/ATmega2561, AT90CAN32/AT90CAN64/AT90CAN128

Отладка/программирование физических интерфейсов

STK128 + дома JTAG и ISP заголовки для подключения отладок или программиста. Высота заголовка показана на рисунках ниже.

Рисунок 1).Джтаг заголовок

На рисунке 2.10-контактный ISP заголовок

Рисунок 3.6-pin ISP заголовок

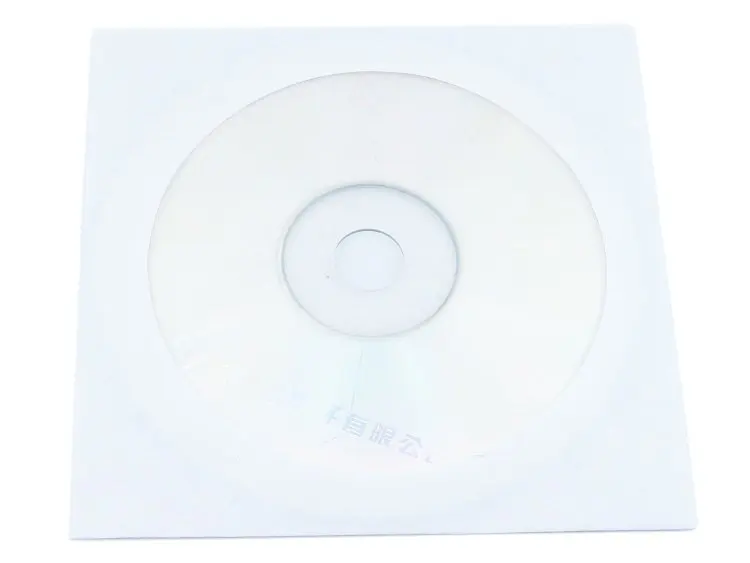

Развития ресурсы Руководство пользователя компакт-дискаCD с программным обеспечением, драйверами и примерами Принципиальная схема Разработанный с помощью Protel Обеспечивает формат IMG или формат Protel SchDoc Примеры программ Разработан с помощью icavr, GCCAVR Предоставляет C library для AVR Соответствующее программное обеспечение AVRStudio Icavr-45 дней GCCAVR Чипов	Посылка включает: STK128 + (с платой устройства ATmega128) USB кабель для зарядки 4-контактный провод х 2 2-контактный провод x 2 Руководство пользователя компакт-диска
