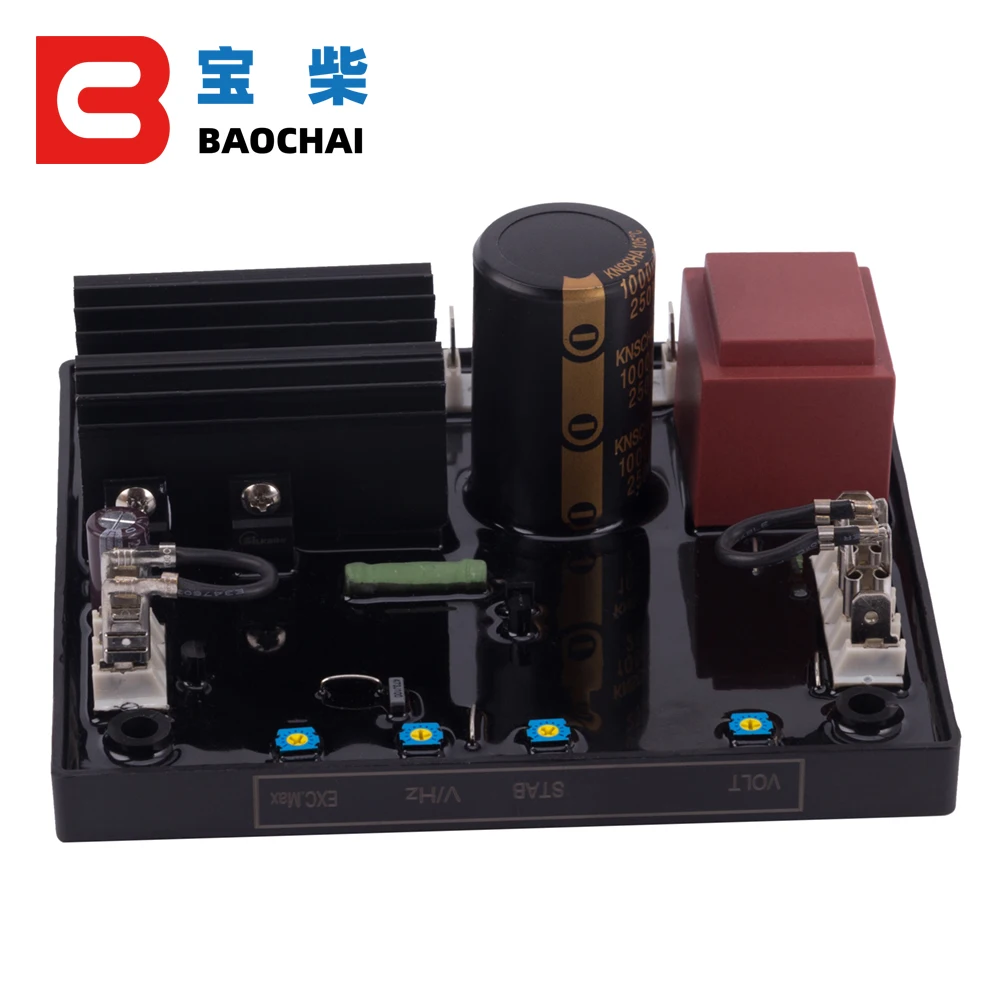

AVR R438 автоматический регулятор напряжения стабилизатор 3 фазы Регулируемый Текущий контроллер для дизельного генератора

R438 генератор постоянного магнита или A.R.E.P или вспомогательный с завязками регулятор напряжения генератора является совместимой заменой для R448, R449, R438 и AEM110RE016, а также 922 124.

Схема автоматического регулятора напряжения R438 (AVR) обеспечивает замкнутую петлю contro выходного напряжения генератора с помощью регуляторного exciter тока поля, r438 может питаться от EREP или PMG системы возбуждения поля и установлен как вариант на:-100 series-200 серии generaotors-300 seriesС арэп системой возбуждения в R438 AVR питается от двух вспомогательных обмоток, которые не зависят от напряжения микросхема вольтметра. с опцией PMG R438 AVR питается от PMG который установлен ar задний конец генератора.Регулирование напряжения <±0. 5%Модуль приемки нагрузки (LAM)50/60 Гц по выборуПод частотой и Exc. Максимальную защитуОднофазный или трехфазный датчик напряжения опциональноУстройство плавного пуска Напряжение RampingНормальное время быстрого отклика (опция)Измерение напряжения: терминал 0-110 В = 95-140 вТерминал 0-220 В = 170-260 вТерминал 0-380 В = 340-520 вЧастота: 50-60 ГцВходное напряжение: 40-50 В переменного тока, 3 фазыHarmpnic вспомогательная обмотка: 6-150VAC (без нагрузки rms)Выход:Напряжение: макс. 160В постоянного тока на входе 120В переменного токаРабочий ток: Макс 8AСопротивление: минимум 15 ΩРегулирование: +/-5% RMS с 4% управляющим двигателемНапряжение установить: остаточное напряжение на avr терминале ≥ 5ACВнешнее напряжение: +/-10% с 1 k Ом 1 ватт триммер
