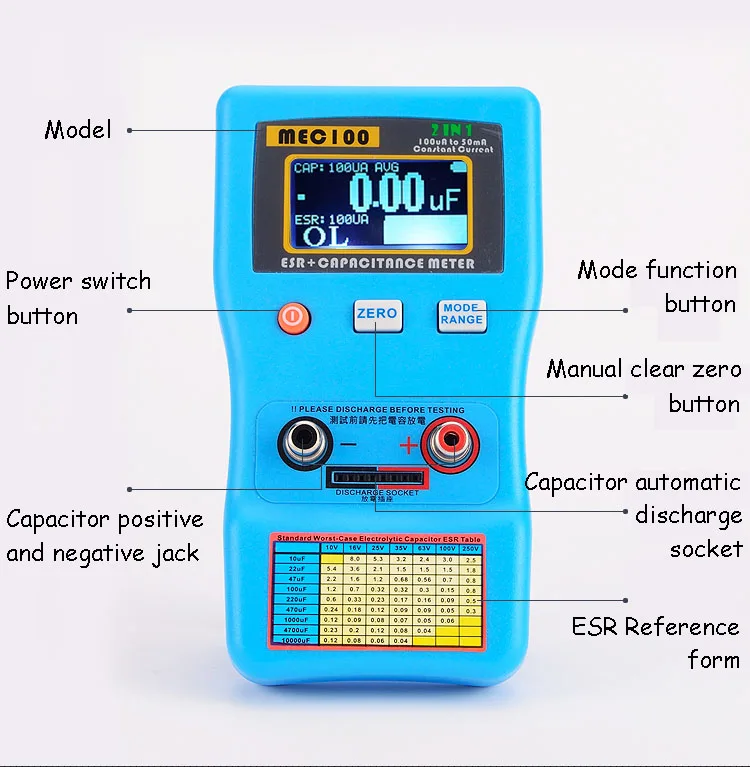

Автоматический диапазон Электролитический Конденсатор СОЭ фарадметр измеритель высокой точности емкость анализатор цифровой дисплей MEC-100

Описание

Что такое ESR конденсатора?

ESR-это аббревиатура для эквивалентной серии сопротивления, то есть эквивалентная Серия электрических билиарных. в теориях, идеальный конденсатор не генерирует никакой потери энергии самостоятельно, но на самом деле, потому что материал, используемый для того, чтобы сделать конденсатор имеет сопротивление, изолирующая среда конденсатора обеднена, и конденсатор становится не «идеальным» По разным причинам. эта потеря является внешней, и она выглядит так, как если резистор соединен в серии с конденсатором, так что он имеет имя "эквивалентное сопротивление серии. "Мы используем синусоидальную волну 100 кГц для удаления внутреннего сопротивления конденсатора1/(2)*PЯ*F **C). Внутреннее сопротивление конденсатора становится очень маленьким, и мы можем измерить фактическое сопротивление эквивалентной серии сопротивления.

Плохой электролитический конденсатор имеет очень большое значение ESR, что вызывает изменение конденсатора от фильтрующий компонент к большому составу помех. Обычно большой конденсатор имеет внутреннее сопротивление более 3 ом.

В соответствии с этой теорией, мы можем определить, является ли Емкость Хорошей или плохой.

Этот инструмент использует метод постоянной зарядки для вычисления емкости и ESR конденсатора.

* Обратите внимание, что этот инструмент не поддерживает прямое тестирование компонентов в цепи.

Обратите внимание: Постоянной ёмкости, универсальный конденсатор подходит для тестирования электролитические конденсаторы с минимальный уровень 1 мкФ. Уровень pF не может быть протестирован

Обратите внимание: Тестовый Конденсатор СОЭ, компоненты конденсатора должны быть сняты для тестирования, а не измерения онлайн.

Параметр продукта

Название: постоянной ёмкости, универсальный конденсатор анализатор

Модель: MEC-100

Постоянной ёмкости, универсальный конденсатор: 0,0 мкФ-470,000 мкФ

Постоянной ёмкости, универсальный конденсаторЯВнутреннихREsistance: 0,00Ω-470,000 мкФ

ВысокаяRРазрешение: 5 цифр

МИзмерениеНапряжение: <0,8 В

ЗажимнойVНапряжение: ~ 1,25 в (напряжение открытого замыкания)

ВстроенныйBAttery: Зарядку литиевого аккумулятора

ВнешнийPПредставленныйSОставка: 5 В микро-usb интерфейс

РабочаяCЗарядки: 0.02A (среднее значение)

Время работы от аккумулятора:> 80 часов
