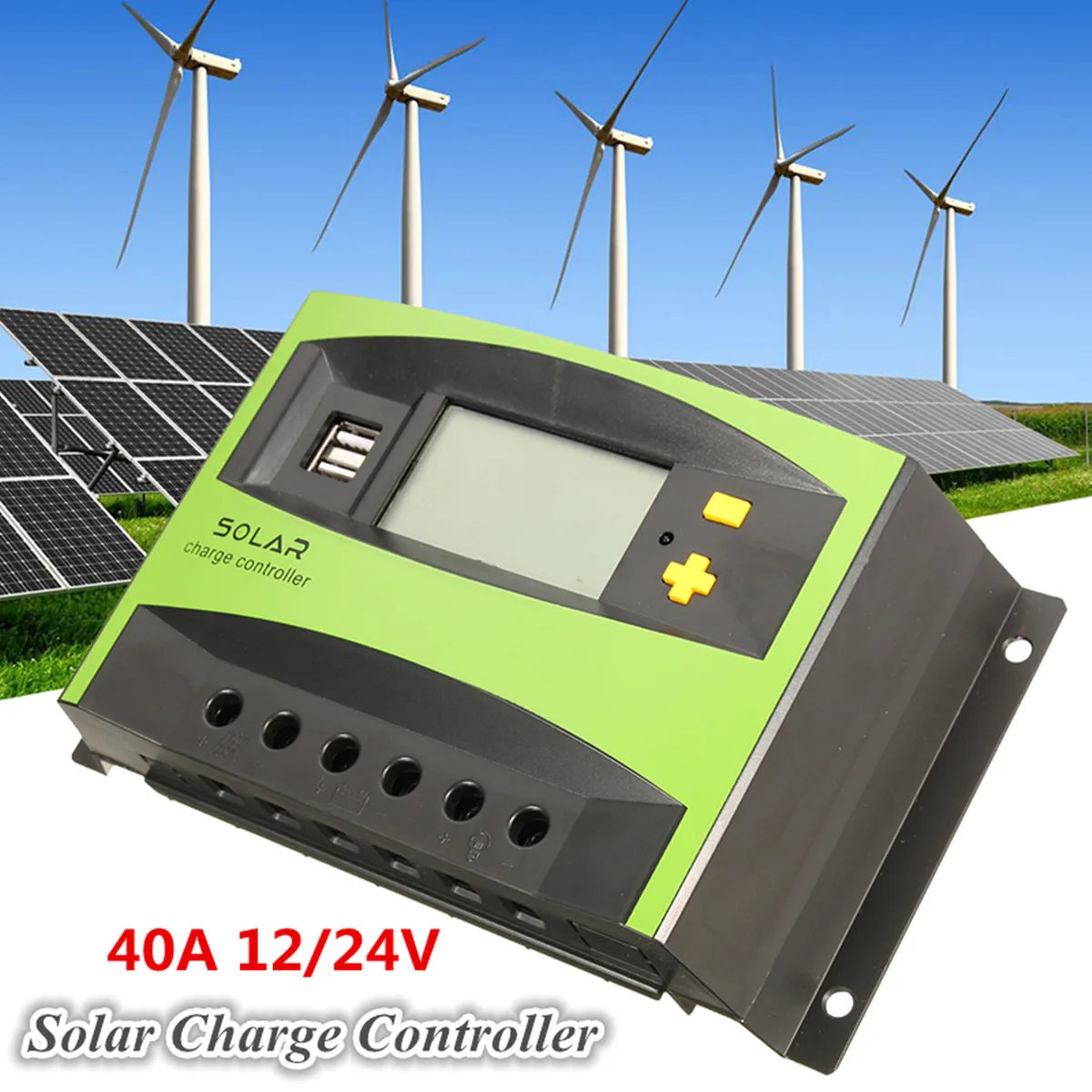

40A 12 В 24 в автоматический Солнечный контроллер заряда PWM контроллеры ЖК-дисплей двойной USB регулятор солнечной панели контроллер солнечной зарядки
Технические характеристики:
Цвет: черный + зеленый
Максимальная мощность тока: 40A
Напряжение: 12 В/24 В
Самопотребление: ≤13 мА
Зарядка Тип: ШИМ
Рабочая температура:-20 ~ 55℃
Водонепроницаемый уровень: IP32
Материал: алюминиевый сплав + электронные компоненты
Размер: (Д) X (Ш) X (в) 195x105x50 мм/7,68 ''x 4,13'' x 1,97 ''(аппр.)
Особенности:
Абсолютно новый и высококачественный.
* Завершенные технические данные для установки и модификации.
* Высокая эффективность с интеллектуальной функцией ШИМ три зарядки.
* Входной терминал положительный и отрицательный полюс обратного подключения защиты.
* Автоматическая система идентификации напряжения, 12/24 V автоматически распознавание.
* Гуманный ЖК-дисплей и двойная кнопка работы интерфейса человека-машины.
* Режим управления нагрузкой может быть выбран, функция таймера может быть сброшена на уличный светильник в ночное время.
* Надежная защита: от перенапряжения, короткого замыкания, перегрузки, перезаряда, перенапряжения, переразряда.
* Солнечные панели, батарея, контроллер солнечного заряда, положительные полюсы соединены вместе, принимает отрицательный MOSFET в управлении.
* Точная компенсация температуры, корректировка напряжения зарядки и разрядки автоматически улучшает Срок службы батареи.
Установка инструкции по уходу за изделием
Контроллер с фиксированным
1) контроллер должен быть установлен в хорошо проветриваемом месте, Избегайте прямых солнечных лучей, высокой температуры, не следует устанавливать в месте, где вода может войти в контроллер.
2) Пожалуйста, выберите правильный винт, чтобы зафиксировать контроллер на стене или другой платформе. Винт M4 или M5. Диаметр винтовой крышки должен быть менее 10 мм.
3) Пожалуйста, оставьте достаточно места между стенкой и контроллером, для охлаждения и подключения кабеля.

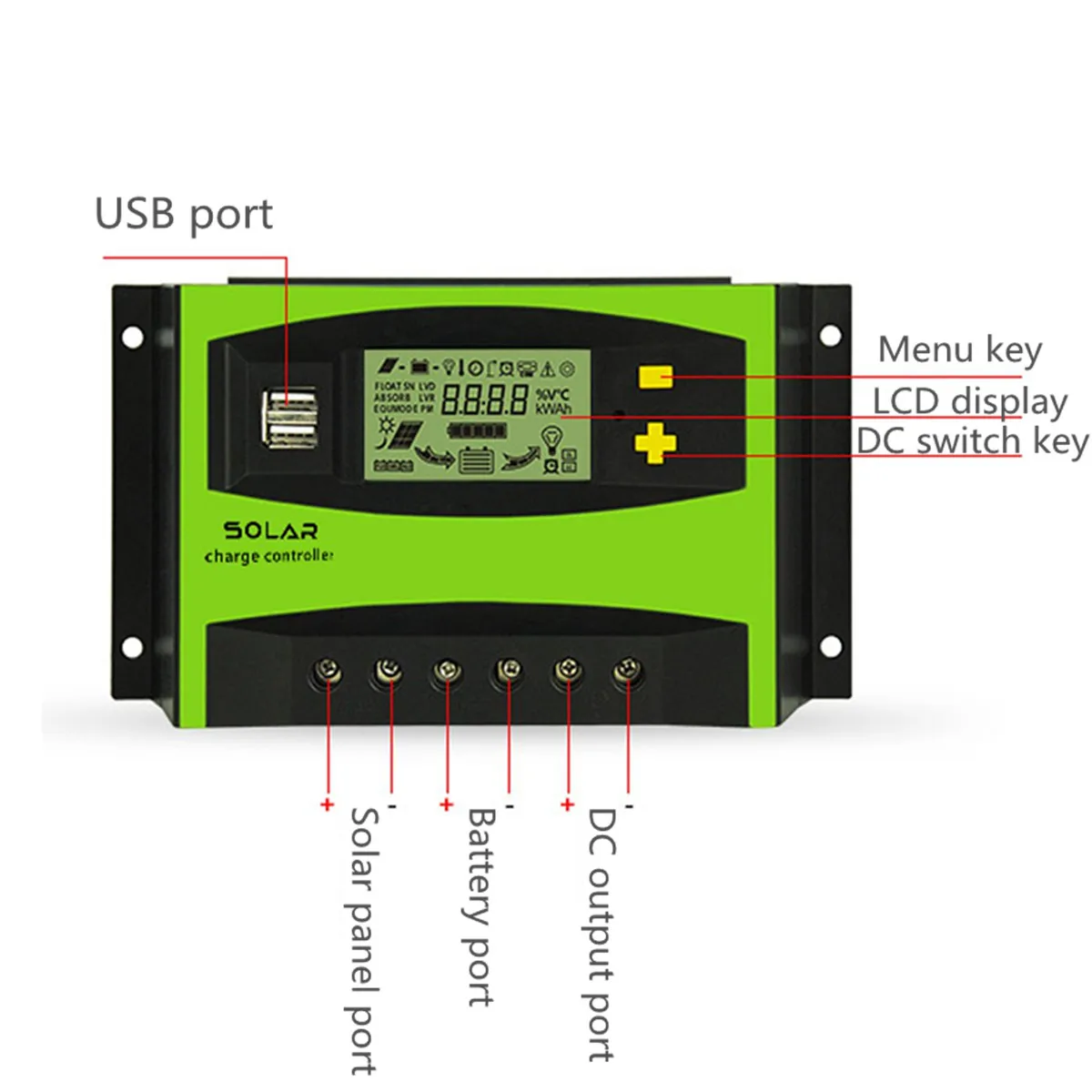

Подключение контроллера
1) Все клеммы находятся в плотном состоянии при упаковке, для того, чтобы хорошо подключиться, пожалуйста, снимите все клеммы сначала.
2) Пожалуйста, строго выполните следующий заказ подключения, в противном случае это вызовет неисправность распознавания напряжения системы.
3) сначала подсоединил аккумулятор к контроллеру правильных полюсов. Во избежание короткого замыкания, пожалуйста, прикрутите кабель батареи к контроллеру во-первых, затем подключите к полюсам батареи во-вторых.
* Если ваше соединение правильно, ЖК-дисплей покажет напряжение батареи и другие технические данные. Если ЖК-дисплей не указан, пожалуйста, проверьте неисправность. Длина кабеля между аккумулятором и контроллером должна быть как можно более короткой. Возможно, придется рассчитывать на 30 см-100 см.
4) подключенные солнечные панели с контроллером правильно, если соединение успешно и солнечный свет, если Полный ЖК-дисплей покажет солнечную панель и стрелку от солнечной панели до батареи будет светильник.
Предложение об использовании:
1) контроллер может определить температуру окружающей среды для регулировки напряжения зарядки, так что контроллер должен быть закрыт к батарее как можно ближе.
2) рекомендуемый системный ток кабеля менее 5А/m㎡.
3) попробуйте использовать многожильный медный провод, чтобы прочно соединиться с клеммой.
Свободное подключение к электросети и/или коррозионные провода могут привести к резистивным соединениям, которые плавят изоляцию проводов, сжигают окружающие материалы или даже вызывают пожары.
4) аккумулятор должен быть полностью заряжен каждый месяц. Или батарея будет уничтожена.
Важная информация по технике безопасности:
1) лучше установить контроллер в помещении. Если Установите контроллер снаружи, пожалуйста, держите окружающую среду сухой, Избегайте прямых солнечных лучей.
2) контроллер будет горячим в процессе работы, пожалуйста, держите вентиляцию окружающей среды, вдали от воспламеняющегося.
3) Напряжение открытой цепи солнечной панели слишком высокое, пожалуйста, позаботьтесь.
4) аккумулятор имеет кислотный электролиз. Если вы случайно подвержены электролизу, пожалуйста, краску водой.
5) батарея имеет большую мощность, не допускает короткого замыкания проводника положительного и отрицательного полюса батареи. Предлагаем добавить предохранитель между батареей и контроллером.
Посылка включает в себя:
1X за максимальной точкой мощности, Солнечный контроллер заряда
1X Руководство пользователя
Обратите внимание:
Пожалуйста, учитывайте погрешность в 1-3 см из-за ручного измерения и убедитесь, что вы не возражаете перед заказом.
Пожалуйста, имейте в виду, что цвета могут быть хроматическими аберрациями в зависимости от размещения фотографий.
|
