Автоматическое отслеживание головы обнаружения солнечного положения, головки обнаружения положения источника света, обнаружение солнечного азимута, Солнечная

Описание

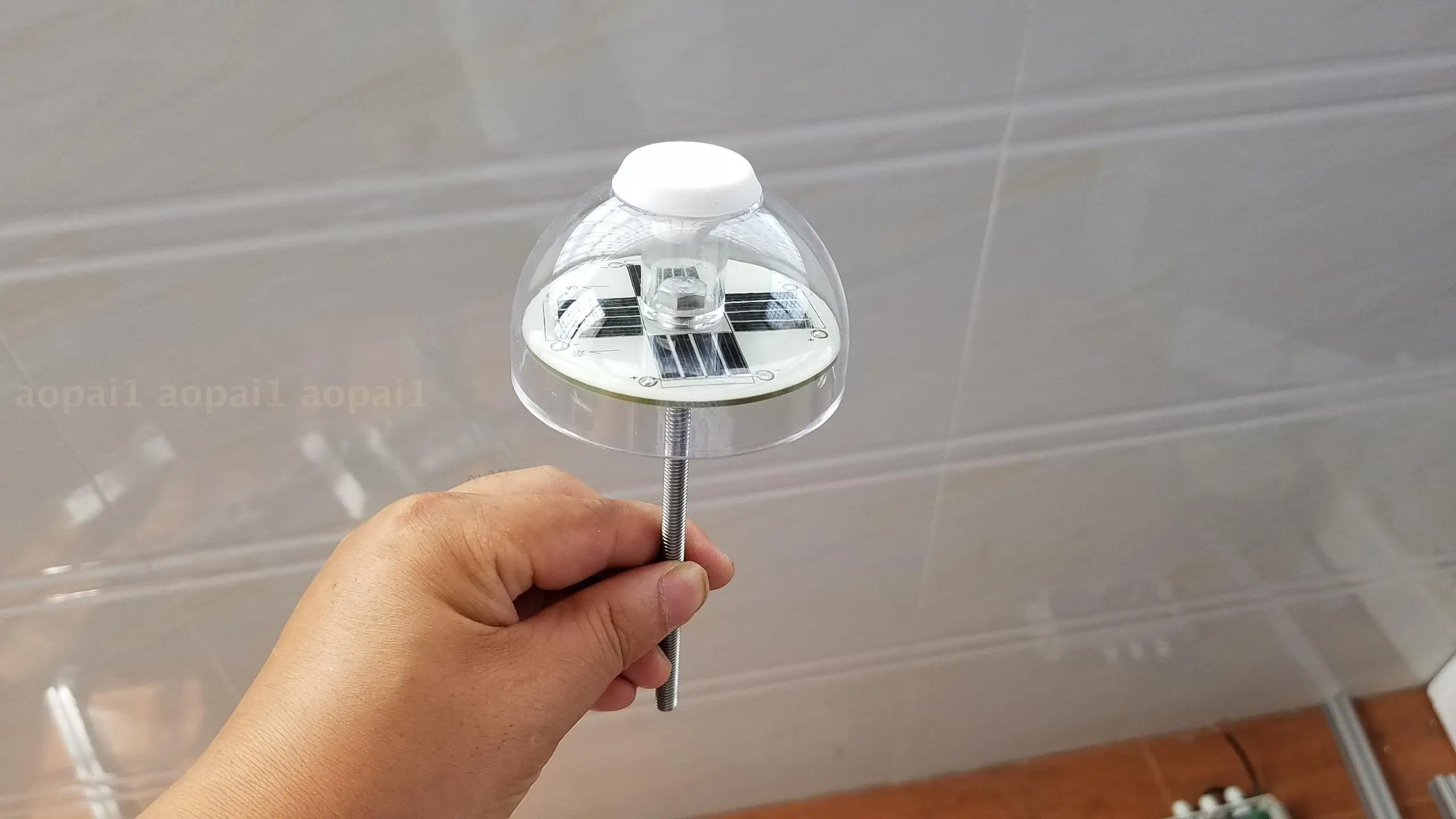

Тестовая головка с четырьмя раздельными комплектами кремния закреплена на круговой печатной плате, а затем эпоксидная фиксированная, дополненная запатентованной центральной экранирующей колонной и пластиковой прозрачной оболочкой, набор болтов из нержавеющей стали диаметром 6 мм с полной головкой обнаружения солнечного положения.

Головка детектора может быть удобно применена к обнаружению положения солнца в двухосевой солнечной автоматической системе слежения с точностью менее 1 градусов в солнечный день.

Головка обнаружения может эффективно определить направление солнца.

Конкретные материнскую плату заключается в том, что в тех случаях, когда солнце находится в определенном направлении, соответствующее напряжение генерируется облучение, защита от солнца, и напряжение в соответствии с другом направлении заблокирован шест посредине, очевидно, ниже, чем у других солнце длительному воздействию прямых солнечных лучей.

Использование этой логики в производстве солнечной системы контроля слежения, тестовая головка, установленная на двухосевой платформе с платформой для чего-то и действия по северу-югу, микроконтроллер для того, чтобы определить четыре направления испытательную головку напряжения, при условии, что на востоке, западе, Северной и Южной какой-либо из четырех напряжение выше, чем определенное значение (рекомендуется 1,8 V), он оценивается в качестве солнечный день, И платформа может управляться для обнаружения высокого напряжения в направлении определенного направления до тех пор, пока ее соответствующее напряжение в том же направлении не будет расценено как направление выравнивания (Контрастность Восток-восток, контрастность между Севером и Югом). Если напряжение в четырех направлениях Востока, Западное и Северное ниже определенного значения, ток может быть оценен как облачно. Если он все еще пасмурный после ожидания некоторое время, Управляйте платформой в нейтральном положении, чтобы ждать солнца.

Пример: головка обнаружения обнаруживает Восточное напряжение 2,0 в, западное напряжение 0,6 в, Южное напряжение 1,4 В и Северное напряжение 1,7 В. Согласно солнечному порогу, установленному до определения 1,8 в, Восточное напряжение выше этого порога, вы можете определить ток солнечного света.

Сравнение вещей в это время и по сравнению с Севером-Югом, восток больше, чем на востоке, платформа управления, чтобы идти на восток, в то время как Северная выше, чем на востоке, контрольная платформа для выхода на северную поверхность.

По мере движения платформы тестовая головка также движется. Тени, создаваемые цилиндром на тестовой головке, также меняются. Западная сторона тестовой головки медленно получает солнечный свет и напряжение поднимается. Тестовая головка также получает солнечный свет и напряжение поднимается на южной. Будет выровнен на солнце, напряжение будет одинаковым, напряжение одинаковое для Северной и Южной (в это время напряжение не является абсолютным Севером и Югом, но в зависимости от разной интенсивности солнечного света является относительным значением, как правило, около 1,8-2,2 в, равным Западу, Затем подумайте, что выравнивание Восток-восток, Северная и Южная), затем вы можете контролировать соответствующий мотор, чтобы остановить действие, платформа остановится, подождать несколько минут на проведение испытания.

Покупатели в соответствии с вышеуказанной логикой, чтобы сделать соответствующий контроль.

Обнаружение положительной головки основана на регулярном производстве солнечной энергии, эпоксидная плита, поверхностные капли эпоксидной смолы, задняя часть провода покрыта силиконовой, безопасной и водонепроницаемой. Обнаружение заварки по умолчанию хорошее 2 метра длинная пятижильная линия.

Соедините с схемой управления одночиповым компьютером и обратите внимание на дизайн цепи, необходимо подключить выдвижной резистор, для того, чтобы в пасмурную погоду не было искусственного лицемерного напряжения, после тестирования, это сопротивление вытягивания подходит для 200 Европы. С товарами я буду оснащен 200 Ом разрядкой стопы для вас.

Установка метод: испытательная головка крепится с помощью M6 болт из нержавеющей стали с двумя M6 гайки с фланцем. При установке необходимо только открыть отверстие 6 мм на двухосной платформе, затем закрепить и зафиксировать болт, обратите внимание на головку обнаружения в восточном направлении логотипа, платформа оси фасада должна быть параллельна оси испытания с северным и южным осями, а ось с восточным Западом. Платформа в середине вещи (на этот раз ось платформы высоты, соответствующая географии северу-Южному), Корпус плоского Северной и Южной, головка Востока необходимо точно соответствует с учетом географических восток.

Обратите внимание, что при установке не делайте тестовую головку, керамическая тарелка, чтобы избежать деформации.

Тестовая головка может повысить точность центрального столбца неограниченный способ, при необходимости, пожалуйста, свяжитесь с продавцом.

Высокая точность версии необходимости увеличить 10 юаней.
