Батарея Температура Напряжение измерения тока обнаружения 60 В батарея температура измерительный модуль LTC2944 CJMCU-294 (от 472 руб.)

Описание

LTC2944 измеряет состояние заряда батареи, напряжение батареи, ток батареи и свою собственную температуру в портативных приложениях продукта. Широкий диапазон входного напряжения позволяет использовать с аккумуляторами multicell до 60 В. Прецизионный счетчик кулонов интегрирует ток через чувствительный резистор между положительным клеммом аккумулятора и нагрузкой или зарядным устройством. Напряжение, тока и температуры измерены с внутренним 14-бит без задержки и Delta; σ™ АЦП. Измерения хранятся во внутренней регистры доступны через встроенный I2C/SMBus Интерфейс.

LTC2944 отличает programmable высоким и низким thresh-olds для всех 4 измеренных количеств. Если запрограммированный порог превышен, устройство передает оповещение с помощью протокола SMBus alert или путем установки флага во внутреннем регистре состояния. LTC2944 требует только одного резистора с низким значением, чтобы установить измеренный Диапазон тока.

Параметр

Измеренный накопленный заряд и разрядка аккумулятора Рабочий диапазон от 3,6 В до 60 в для многоэлементных приложений Максимальное время преобразования температуры и тока: 8 мс Максимальное время преобразования напряжения: 48 мс Диапазон измерения температуры: 236,85 градусов Точность напряжения, тока и зарядки: 1% Диапазон напряжения обнаружения: ± 50 мВ I2C/SMBUS интерфейс настраивается сигнализации выхода/зарядки завершения ввода Ток покоя: <150 мА Частота связи IIC: 400 ~ 900 кГц 14-бит нулевой задержки АЦП ответственен за измерения напряжения, ток 12 бит) и температуры (11 битов)

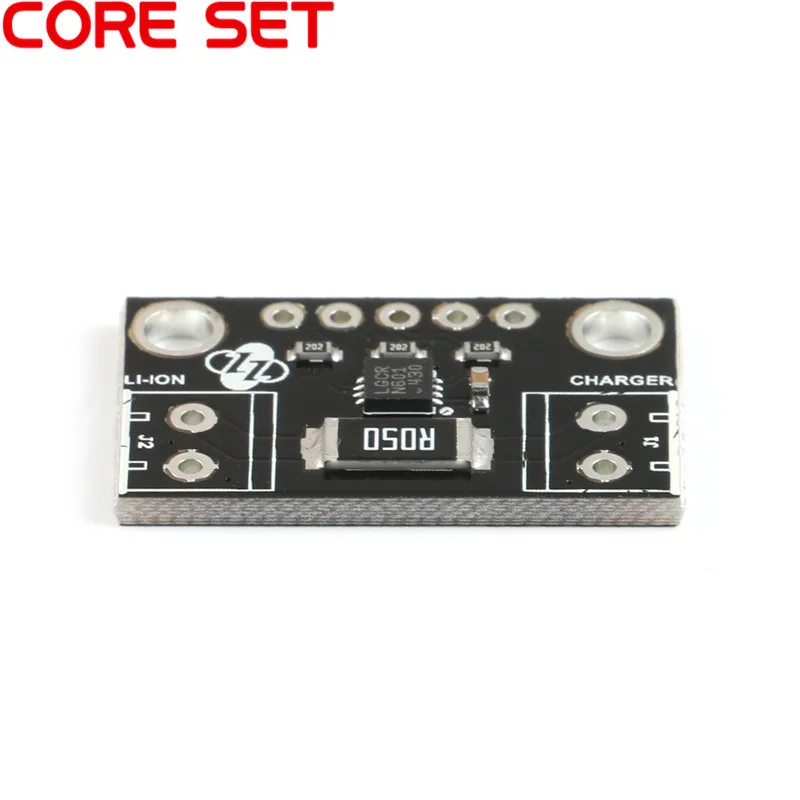

Батарея Температура Напряжение измерения тока обнаружения 60 В батарея температура измерительный модуль LTC2944 CJMCU-294

Аппаратный адрес IIC: 1100100x (x-бит контроля направления чтения/записи);

VCC: общий терминал нагрузочный резистор трех портов связи на плате должен быть подключен к VCC внешний контроллер; ALCC: выход сигнала тревоги или ввод заряда, режим будильника по умолчанию; S +: SENSE + чип питания терминал и индуцированный ток положительный входной терминал; S-: Индуктивный ток отрицательный входной терминал и положительный терминал блока питания испытательная батарея; SDA: линия IIC Дата сигнал; SCL: сигнальная линия IIC
