Батарея Ёмкость тестер 5A тестер внутреннего сопротивления для 1 V-15 V 9999Ah 9999Wh Батарея теплоотвод Мобильная Питание 18650

Этот тестер емкости батареи поддерживает широкий диапазон батарей в диапазоне от 1 в до 15 в. Имеет автоматический режим распознавания/ручной настройки. Режим автоматического распознавания может автоматически определить тип батареи, автоматически установить напряжение среза и выполнить тест емкости (в автоматическом режиме аккумулятор должен быть полностью заряжен и начать тестирование); режим ручной настройки является более гибким и может регулироваться по мере необходимости.

1>. Функция автоматического сохранения параметров памяти

2>. Подходит для различных батарей

3>. Широкий диапазон испытательного напряжения

4>. Режим измерения может быть установлен

1>. Wrok напряжение: 5 в постоянного тока

2>. Рабочий ток:> 0.5A

3>. Измерительное напряжение батареи: 0,1 V ~ 20 V

4>. Погрешность измерения напряжения: <0.5%

5>. Диапазон измерения тока: 0.1A ~ 5A

6>. Погрешность измерения тока: <0.5%

7>. Диапазон измерения емкости: 9999Ah (макс)

8>. Диапазон измерения энергии: 9999Wh

9>. Эффективное внутреннее сопротивление: 999mR

10>. Ошибка внутреннего сопротивления: <10%

11>. Рабочая температура:-20℃ ~ 85℃

12>. Рабочая влажность: 5% ~ 95% относительной влажности

13>. Размер модуля: 92*90*49 мм

1>. Автоматический режим распознавания: он может автоматически определить тип батареи, автоматически установить напряжение отключения и выполнить тест емкости.

2>. Ручной режим настройки: он может установить напряжение среза, как требует следующий пользователь.

1. two_Wire прерывистый режим: периодически отключает цепь разряда и измеряет напряжение батареи, что может эффективно предотвратить потерю напряжения на проводах и падение напряжения. в этом режиме измерьте напряжение батареи в момент отключения (в течение нескольких миллисекунд) Но не измеряет напряжение батареи при подключении нагрузки. Таким образом, оно будет выше, чем напряжение, непосредственно измеренное мультиметром.

2>. Two_Wire непрерывный режим: он в основном используется для испытания мощности электронной нагрузки. В этом режиме он измеряет напряжение батареи при подключении нагрузки. не используйте этот режим для измерения емкости аккумулятора, так как это приведет к неточным измерениям. этот режим может использоваться для измерения фактической мощности батареи, которая может использоваться при фактической загрузке батареи.

3>. Режим Four_Wire: он точно проверяет производительность батареи.

1>. Модуль может установить 5 параметров.

2>. Войдите в режим установки: удерживайте кнопку «ок». Затем включите. Затем отпустите кнопку, когда сигнал будильника. Это означает, что она перейдет в режим установки.

3>. Короткое нажатие кнопки 'OK 'для переключения этих пяти параметров.

4>. Короткое нажатие кнопки k + и k-для установки значения параметра.

5>. Короткое нажатие кнопки «ok», чтобы сохранить значение paramter после установки последнего параметра.

6>. Режим работы:

6,1>. Auon: автоматический режим распознавания

6,2>. AuoF: ручной режим настройки

7>. Режим измерения:

7,1>. Ln00: двухпроводной прерывистый режим

7,2>. Ln01: двухпроводной непрерывный режим

7,3>. Ln02: режим Four_Wire

8>. Установите лимит мощности:

8,1>. PLon: включено ограничение мощности 20 вт. Невозможно проверить, если измеренная мощность превышает 20 вт.

8,2>. PLoF: отключено ограничение мощности.

9>. Режим управления вентилятором:

9,1>. FA00: включите вентилятор при запуске теста.

9,2>. FA01: включить вентилятор после мощности до 1 вт.

9,3>. FA02: включить вентилятор после мощности до 2 вт.

9,4>. FA03: включить вентилятор после мощности до 3 вт.

9,5>. FA04: включить вентилятор после мощности до 4 вт.

9,6>. FA05: включить вентилятор после мощности до 5 вт.

9,7>. FA06: включить вентилятор после мощности до 6 вт.

9,8>. FA07: включить вентилятор после мощности до 7 вт.

9,9>. FA08: включить вентилятор после мощности до 8 вт.

9,10>. FA09: включить вентилятор после мощности до 9 вт.

9,11>. FA10: включить вентилятор после мощности до 10 вт.

10>. Установите диапазон тока:

10,1>. P-2A: диапазон тока разряда 0.1A ~ 2A.

10,2>. P-5A: диапазон тока разряда 0.1A ~ 5A.

1>. Установите режим работы по мере необходимости.

2>. Установите ток коротким нажатием кнопки k + и k-.

3>. Установить разрядку батареи напряжение отсечки:

3,1>. Автоматический режим распознавания: нет необходимости устанавливать напряжение. Модуль может автоматически определить тип батареи, автоматически установить напряжение отключения.

3,2>. Режим ручной настройки: короткое нажатие кнопки «k +» и «k-» при мигании экрана, а затем короткое нажатие кнопки «ok» для установки напряжения.

4>. Индикатор 'RUN' включится, когда начнет измерять.

5>. Экран будет отображать емкость Ah, энергия Wh, напряжение V, ток разряда A в поворотах и соответствующий индикатор включится одновременно.

6>. Индикатор 'RUN' выключится после измерения и отображения емкости ач и сигнала тревоги. Нажмите любую кнопку, чтобы остановить зуммер. Короткое нажатие кнопки «k +» и «k-» для переключения отображения энергии Wh, напряжения V, тока разряда A. Затем нажмите кнопку «ok», чтобы завершить один meansure и вернуть в состояние ожидания.

7>. Короткое нажатие кнопки "k-" для очистки данных во время измерения и возврата в состояние ожидания.

8>. Сброс тока разрядки: короткое нажатие кнопки k + для паузы измерения во время измерения, а затем сброс тока разрядки. Затем короткое нажатие кнопки ok для восстановления измерения.

9>. Удерживайте кнопку «k +» после измерения, чтобы отобразить напряжение батареи и отпустите, чтобы отобразить установленный ток разряда.

10>. удерживайте кнопку «k-» после измерения, чтобы отобразить значение последнего измерения. короткое нажатие кнопки «k +» и «k-» для переключения отображения энергии Wh, напряжения V, тока разряда A. затем нажмите кнопку «ок», чтобы завершить один meansure и вернуть в состояние ожидания.

11>. Измерение внутреннего сопротивления аккумулятора: удерживайте кнопку «k-». Затем включите питание для измерения внутреннего сопротивления аккумулятора. Но он должен работать в режиме Four_Wire.

1>. Err1: слишком высокое напряжение батареи. Это просто может батарея, которая напряжение менее 15 в.

2>. Err2: слишком низкое напряжение батареи или нет подключенного аккумулятора или неправильного подключения. Пользователь должен подтвердить напряжение батареи и проверить проводку.

3>. Err3: нераспознанный тип батареи. Используйте r нужно заменить батарею или использовать режим ручного тестирования.

4>. Err4: не поддерживает заданный ток или внутреннее сопротивление линии слишком большое. Пожалуйста, сбросьте меньший ток теста и убедитесь, что проводка короткая и толстая и электрод в хорошем контакте.

5>. Err5: повреждение силовой трубки. Пожалуйста, замените силовую трубку.

6>. Err6: превышение лимита тестовой мощности. Используйте меньше тестового тока или выключите лимит мощности.

7>. Err8: ошибка параметров калибровки слишком велика. Проверьте соединение линии и откалибруйте снова, если это необходимо.

8>. Err9: при отключении питания используется новый тип батареи. Пожалуйста, повторно.

1>. Удерживайте кнопку k +. Затем включите. Затем отпустите кнопку в течение 3 секунд, когда звуковой сигнал. Затем нажмите кнопку «ок», чтобы перейти в режим калибровки.

2>. Экран дисплея 1.0u, а затем подключите 1 в для режима Four_Wire, затем нажмите кнопку «ок» для следующего шага.

3>. Экран дисплея 5.0u, а затем подключите 5 в для режима Four_Wire, затем нажмите кнопку «ок» для следующего шага.

4>. Дисплей экрана 0.10A, а затем подключите 3 V ~ 5 V и амперметр. Затем нажмите кнопку k + и k-для установки тока 0,100 a. Затем нажмите кнопку «ок» для следующего шага.

5>. Экран дисплея 2.00A, а затем подключите 3 V ~ 5 V и амперметр. Затем нажмите кнопку k + и k-для установки тока 2.000A. Затем нажмите кнопку «ок» для следующего шага.

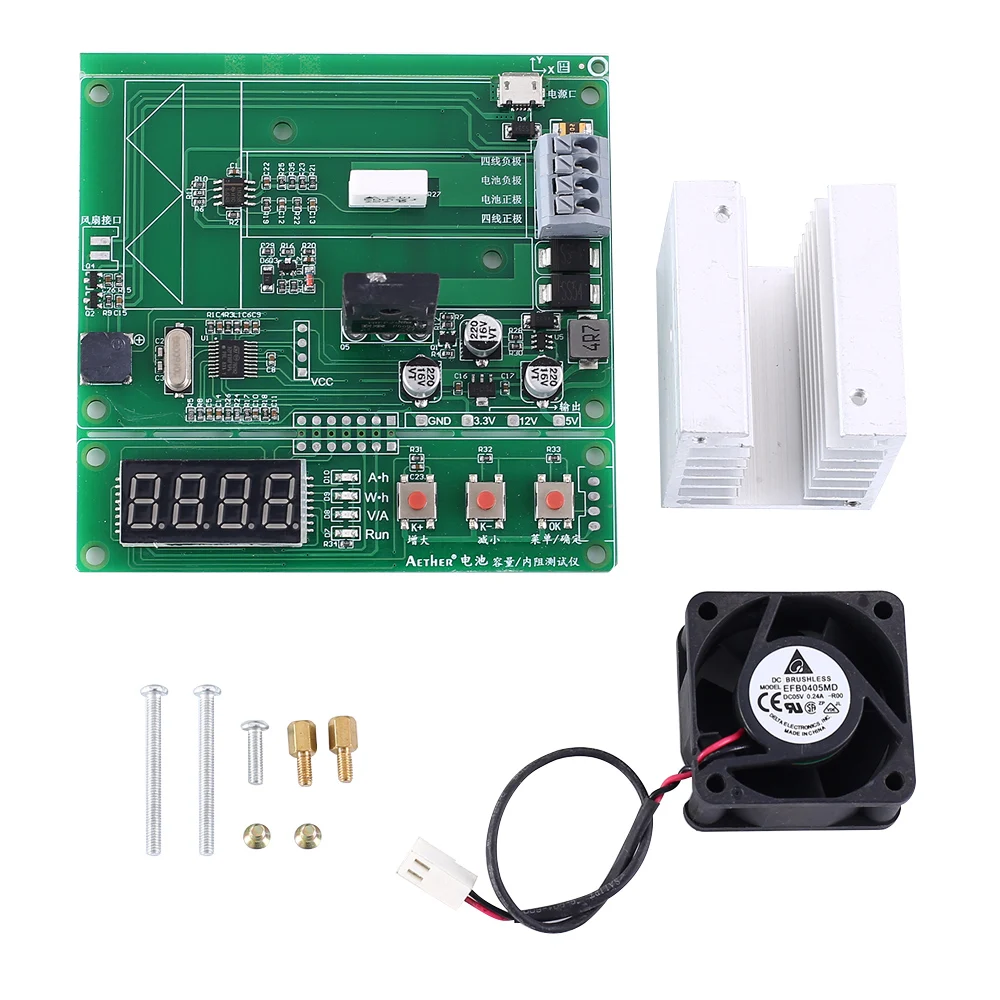

1>. 1 шт. тестер емкости батареи

2>. 1 шт 5 в 40*40*10 мм вентилятор

3>. 1 шт. теплоотвод

4>. 2шт медная колонна

5>. 5 шт. винт
