Описание

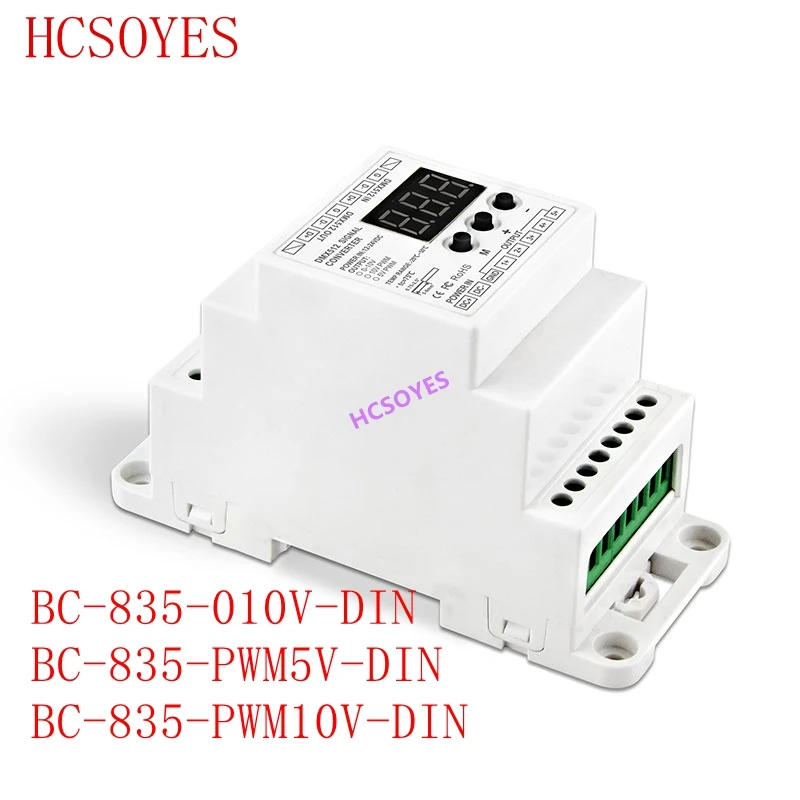

BC BC-835-010V-DIN 5CH led din-рейка DMX512/1990 сигнал до 0-10 В или ШИМ 10 в 5 в преобразователь сигнала DMX512 контроллер, DC12V-24V

Добро пожаловать использовать din-рейку DMX512 до 0-10 в конвертер, которая использует передовую микрокомпьютерную технологию управления для передачи сигнала DMX512/1990 на сигнал 0-10 В или PWM 10В, 5В сигнал. 1-5 выходных каналов можно выбрать, и каждый канал может управляться самостоятельно.

Технические характеристики:

Модель:DMX512 преобразователь сигнала(BC-835-010V-DIN)
Вход напряжение: DC12V-DC24V
Входной сигнал: DMX512/1990
Выход сигнала: 5CH0-10 VСигнал
Максимальная выходная мощность: 5 × 20 мА
Разъем DMX512: Клеммная колодка
Размер: l111× w46× H66 (мм)
Вес (G.W): 110 г

Модель:DMX512 преобразователь сигнала(BC-835-PWM5V-DIN)
Вход напряжение: DC12V-DC24V
Входной сигнал: DMX512/1990
Выход сигнала: 5CHPWM 5 VСигнал
Максимальная выходная мощность: 5 × 40 мА
Разъем DMX512: Клеммная колодка
Размер: l111× w46× H66 (мм)
Вес (G.W): 110 г

Модель:DMX512 преобразователь сигнала(BC-835-PWM10V-DIN)
Вход напряжение: DC12V-DC24V
Входной сигнал: DMX512/1990
Выход сигнала: 5CHPWM 10 VСигнал
Максимальная выходная мощность: 5 × 40 мА
Разъем DMX512: Клеммная колодка
Размер: l111× w46× H66 (мм)
Вес (G.W): 110 г

Особенности функция:

1. Автоматически подстраивает входное напряжение DC12V-24V.
2. Вход Стандартный DMX512 сигнала; 3-цифровой-дисплее отображается адрес DMX код.
3. 5 изолированных выходных каналов.
4. Индикатор получения сигнала DMX512.
5. неправильная защита проводки в DMX порт.
6. Функция памяти потери питания.
7. Дизайн din-рейки облегчает установку масштабных проектов.

Безопасность Предупреждение:

Пожалуйста, не устанавливайте этот контроллер в осветляющих, интенсивных магнитных и высоковольтных полях.
1. Чтобы уменьшить риск повреждения компонентов и возгорания, вызванного короткого замыкания, убедитесь в правильном подключении
2. Всегда будьте уверены, чтобы установить этот блок в области, которая позволит правильной вентиляции для обеспечения температуры установки.
3. Проверьте, подходит ли адаптер напряжения и питания к контроллеру
(Пожалуйста, выберите DC12-24V источник питания с постоянным напряжением)
4. Не подключайте кабели с питанием; убедитесь в правильном подключении и не проверяйте короткое замыкание с прибором перед включением питания.
5. Пожалуйста, не открывайте крышку контроллера и работайте, если возникают проблемы.
Руководство подходит только для данной модели; любое обновление может быть изменено без предварительного уведомления.

Dinemsions:

BC BC-835-010V-DIN 5CH led din-рейка DMX512/1990 сигнал до 0-10 В или ШИМ 10 в 5 в преобразователь сигнала DMX512 контроллер, DC12V-24V

Декодер имеет 3 клавиши, соответственно M, +,-; Длительное нажатие «M» в течение 2 секунд для входа.

BC BC-835-010V-DIN 5CH led din-рейка DMX512/1990 сигнал до 0-10 В или ШИМ 10 в 5 в преобразователь сигнала DMX512 контроллер, DC12V-24V

Три-цифровой-дисплей показывает текущее значение настройки; различное значение показывает различный рабочий статус. Три-цифровой-дисплей отключается без работы в течение 30 секунд, нажмите любую клавишу, чтобы включить его.

Декодер имеет автоматический ключ блокировки. Если нет настроек декодера, функция блокировки ключа активируется через приблизительно 15 секунд автоматически. Нажмите кнопку M около 2 секунд, чтобы деактивировать. Затем можно установить декодер.

1. режим работы DMX: значение: 001-512, например: "001"

BC BC-835-010V-DIN 5CH led din-рейка DMX512/1990 сигнал до 0-10 В или ШИМ 10 в 5 в преобразователь сигнала DMX512 контроллер, DC12V-24V

Десятичная точка последнего цифрового отображения трубки будет мигать регулярно, когда получает DMX512 сигнал нормально. Когда сигнал не получен, Десятичная точка не мерцает, и показывает текущий адрес DMX.
DMX master mode предустановленный список узоров:

BC BC-835-010V-DIN 5CH led din-рейка DMX512/1990 сигнал до 0-10 В или ШИМ 10 в 5 в преобразователь сигнала DMX512 контроллер, DC12V-24V

Проводка Показания:

1) Используйте клеммный блок:

BC BC-835-010V-DIN 5CH led din-рейка DMX512/1990 сигнал до 0-10 В или ШИМ 10 в 5 в преобразователь сигнала DMX512 контроллер, DC12V-24V

2) Используйте RJ45:

BC BC-835-010V-DIN 5CH led din-рейка DMX512/1990 сигнал до 0-10 В или ШИМ 10 в 5 в преобразователь сигнала DMX512 контроллер, DC12V-24V

За исключением ручки:

BC BC-835-010V-DIN 5CH led din-рейка DMX512/1990 сигнал до 0-10 В или ШИМ 10 в 5 в преобразователь сигнала DMX512 контроллер, DC12V-24V

BC BC-835-010V-DIN 5CH led din-рейка DMX512/1990 сигнал до 0-10 В или ШИМ 10 в 5 в преобразователь сигнала DMX512 контроллер, DC12V-24V
