BD-B3C AC220V шаговый двигатель драйвер сумка делая машину драйвер заменяет HB-B3CE HD-B3C

Интерфейс сигнала: 1. Режим управления "пульс + направление": CP +/CP-входной сигнал управления двигателем импульсный сигнал:

(Одноимпульсный) CW +/CW-сигнал управления направления вращения мотора;

EN +/EN-включить терминал для блокировки входного сигнала;

R +/R-сигнал тревоги;

2. Режим управления "вращение вперед + реверс": CP +/CP-импульсный сигнал вращения двигателя вперед:

(Двойной пульс) CW +/CW-обратный импульсный сигнал двигателя;

EN +/EN-включить терминал для блокировки входного сигнала;

R +/R-сигнал тревоги;

● Примечание: выход будильника-это нормально закрытый контакт.

Индикация состояния: Мощность-зеленый индикатор светильник указывает на диск работает должным образом;

Будильник-красный индикатор светильник свидетельствует о том, что накопитель неисправен;

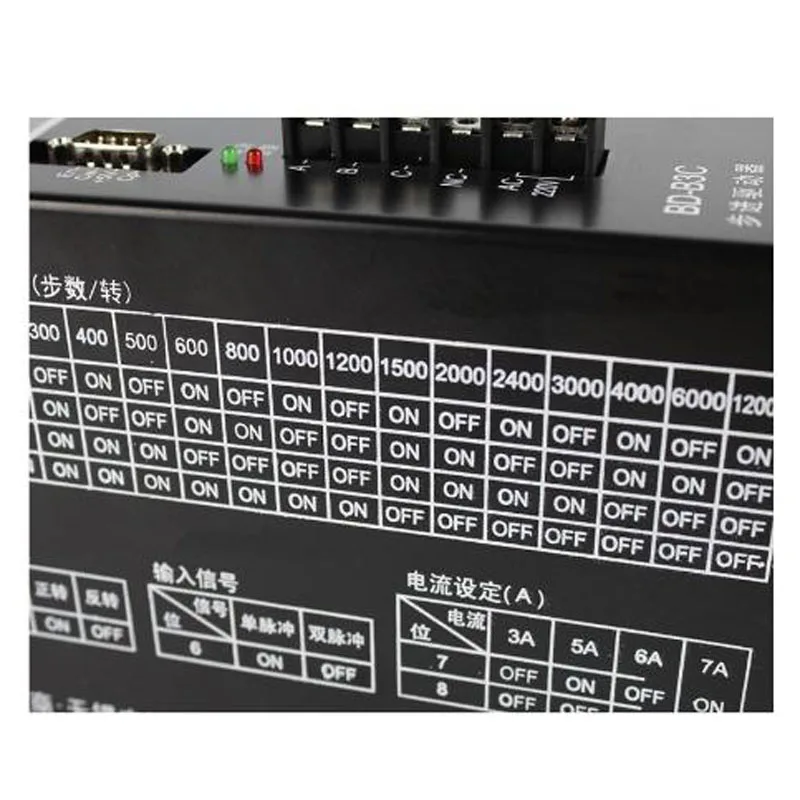

Выбор функции (К): набор switch-Bits 1,2, 3,4 Установка количества шагов в обороте двигателя;

Установите переключатель-бит 6 комплектов на режим управления «Пульс и направление» (одиночный пульс);

Переключение на режим управления «вперед и назад» (двойной пульс);

Набор переключателей-Биты 7, 8 используются для установки токового размера;

Набор switch-Bit 5 Устанавливает направление вращения двигателя;

● Управление сигнала интерфейса

1, определение контрольного сигнала

Если сигнал направления низкий, мотор вращается по часовой стрелке; затем, когда сигнал направления высок, мотор

Обратное вращение; чтобы изменить первоначальное направление вращения двигателя, вы можете установить или Переключить двигатель, установив положение переключателя 5.

Выполнена разводка.

2, подключение сигнала управления

Входной сигнал зрачка вход; входное сопротивление 1 K Ом; входной сигнал импульса, направления и включения.

Уровень входного сигнала может быть 5 В или 12 В, а стандарт-5 В входного сигнала. Когда потребителю нужен входной сигнал 24 В,

Требуются специальные инструкции.

3. Требования к контрольному сигналу

Входной сигнал: входной сигнал принимает оптический вход, входное внутреннее сопротивление 1 K Ом, ширина импульса ≥15us, высокочастотный вход при заказе

Указывать

4. Установите направление вращения двигателя (Настройка переключателя-бит 5), установив положение переключателя 5, вы можете установить направление вращения двигателя. Если он начнет быть по часовой стрелке, положение переключателя 5 будет против часовой стрелки для проводки. Отрегулируйте в обратном порядке.

Выбор функции (К): все настройки переключателя должны быть выполнены в выключенном состоянии!

* Инструкции по технике безопасности

1. Пожалуйста, внимательно прочитайте следующие инструкции по безопасности перед установкой привода и двигателя!

2. Это руководство описывает специфическое использование привода и двигателя, пользователь должен строго следовать!

3. Привод может быть установлен и управляется только квалифицированными электриками, чтобы обеспечить правильную и безопасную работу.

Следующие три момента должны быть замечены!

Монтаж и сотрудничество электрооборудования и механического оборудования!

Подавление радиопомех!

Технические данные накопитель характеризуется условия окружающей среды должны быть отмечены!

4. Предотвратить несчастные случаи!

5, пользователь должен быть отключен, установлен и параметрирован через три минуты выключения питания!

6. Не делайте никаких измерений на двигателе и водителе при зарядке!

7. Не заряжайте привод перед подключением к мотору!

8. Неиспользование накопителя в соответствии с этой инструкцией снижает его производительность и может даже привести к повреждению. Пользователь несет ответственность за возможные результаты!
