Этот тип привода Используется двигатель жесткого диска для демонтажа машины.

На внешнем виде будут небольшие трения.

Личные тесты продавца работают правильно.

Пожалуйста, держите своих важных близких подальше от этого товара.

Двигатель жесткого диска: http://www.tudou.com/programs/view/tL5RBEXA0YA/

Если вы не понимаете, пожалуйста, свяжитесь со службой поддержки клиентов, избегайте повреждений, вызванных неправильными фотографиями!

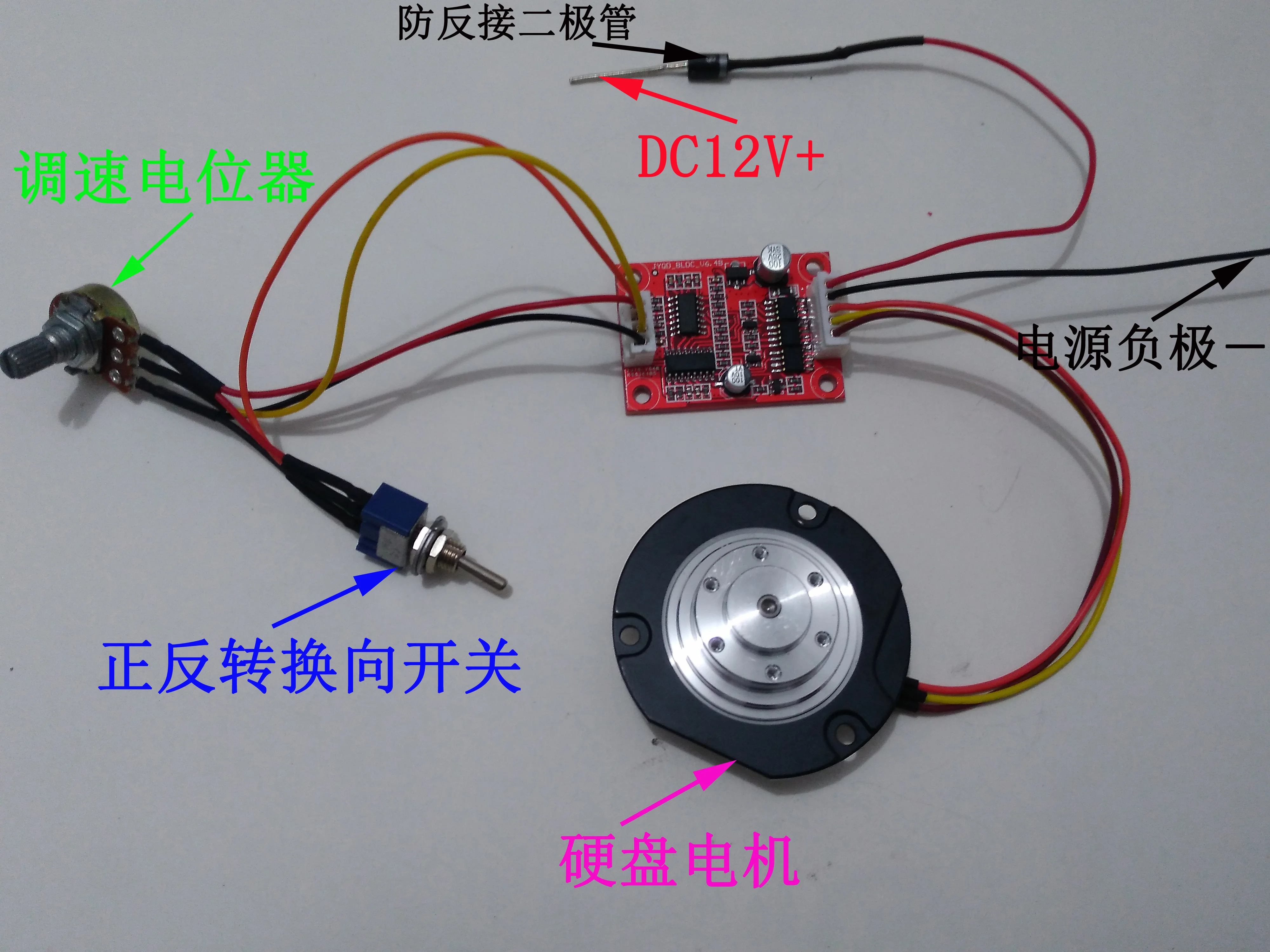

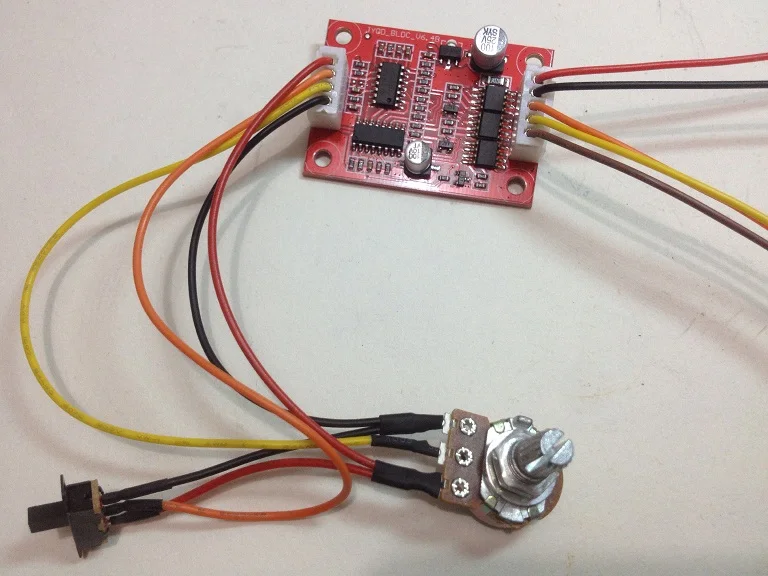

Существует два вида подключения:

1、 Управление терминал:
5 VВыходное напряжение в приводной плате, применение внешнего потенциометра регулирования скорости(Приостанавливать, когда не используется)
ZFТерминал управления поворотом двигателя, Заземление или подключение5 VМожет изменить направление двигателя(Подвешивание, фиксация руля)
Очки виртуальной реальности VRКонтроль скорости входного сигнала, диапазон напряжения0,25 в --- 5 В(Меньше, чем0,25 VМотор не вращается при напряжении)
GNDУправление-сбоку общин

2、 Выход терминал:

Питание + , Подключите положительный Полюс источника питания, диапазон напряжения7,5 в --- 18 в

ПитаниеОдин, мощность заземления, подключение питания отрицательный полюс
MA/UAny из трех проводов, подключенных к мотору
МБ/Вани из трех проводов, подключенных к мотору
MC/WЛюбой из трех проводов, подключенных к мотору

Трехпроводные и четырехпроводные двигатели жесткого диска доступны

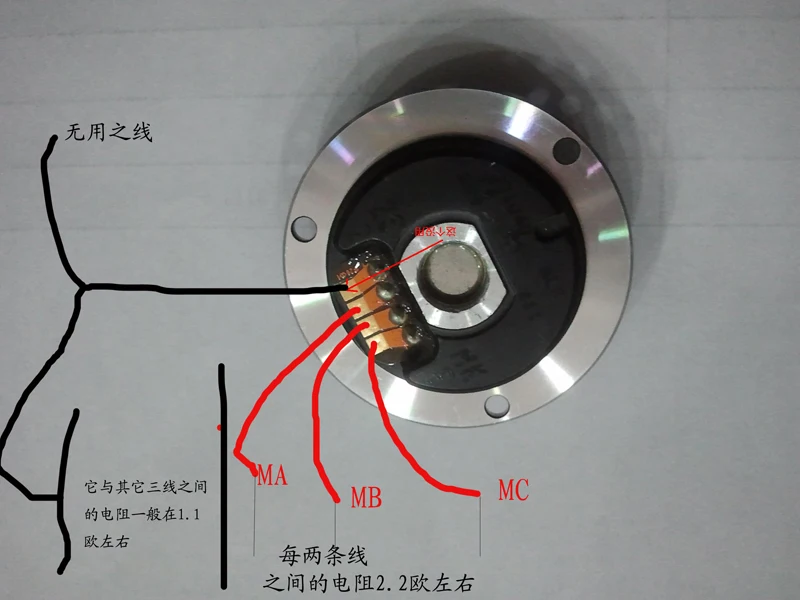

Схема подключения четырехпроводного двигателя:

Сопротивление между двумя проводами аналогично сопротивлению двигателя жесткого диска:Для однократных двигателей жесткого диска, пожалуйста, нажмите на следующую картинку

Пожалуйста, обратите внимание на детали! Избегайте повреждения фото!

Обратите внимание:

Этот диск подходит для вождения двигателя жесткого диска, но есть еще некоторые люди, чья проводка не правильная и плата управления сгорела., внимание, пожалуйста, существует несколько видов двигателей жесткого диска, есть некоторые провода двигателя жесткого диска.3Есть несколько корневых линий.4Корень линии,Подходит для: ①3Корневая линия может следовать непосредственноМА, МБ, мсСоответствующее подключение, Бесплатная стыковка без разделения, только в неправильном направлении.②Если это4Электродвигатель с корневым проводом, возможно, разные бренды моторов имеют различную последовательность проводки, если в руках есть мультиметр, измеряемый4Корневая линия, среди них есть3Сопротивление корня одинаковое., кроме того1Корни коллинеарны и могут быть без дела., если ответ неправильный, двигатель будет вне фазы, долгое время использования будет сжигать привод, внимание, пожалуйста.!

Выбор блока питания, рекомендуемое использование12V3AВыше блок питания 。

Строго запрещено работать при превышении диапазона рабочего напряжения. В противном случае это может привести к постоянному повреждению ведущей пластины.
Ведущий диск5 VНапряжение, за исключением внешнего потенциометра регулятора, никаких внешних электрических цепей или оборудования, в противном случае, это может привести к постоянному повреждению внутренней системы стабилизации напряжения ведущей платы., сбой ведущей пластины
Входное напряжение от всех управляющих терминалов должно быть в соответствии сTtlСтандартный, в противном случае, драйвер может быть поврежден.IC, Сбой ведущей пластины
Эффект вождения бесщеточного индукционного двигателя напрямую зависит от мотора., если эта плата привода не может хорошо управлять вашим двигателем, могут быть следующие причины
1Пожалуйста, разница между напряжением двигателя и мощностью слишком большая (выберите правильный мотор или драйвер)
2Пожалуйста, неуместный пусковой момент (это может быть решено после регулировки пускового момента.)
3Пожалуйста, неправильный диапазон скорости (это может быть решено после регулируемых параметров вождения)
4. Сильная Жар в двигателе или приводе (частота вождения не соответствует мотору, его можно отрегулировать, чтобы решить проблему.) если мотор не может быть правильно управляемым, пожалуйста, свяжитесь с нами вовремя., мы постараемся сделать все возможное, чтобы помочь вам решить проблему.

=========================================================

Регулировка крутящего момента запуска:

При каких условиях следует регулировать пусковой крутящий момент?, есть несколько явлений,

1Пожалуйста, двигатель стартовал с небольшим дрожанием, но не мог повернуть. (недостаточный пусковой момент)

2Иногда двигатель имеет генератор заднего хода. (пусковой момент слишком мал)

3Мотор качается так сильно, что он не может повернуть., и был крик. (чрезмерный пусковой момент)

Для привода всех видов бесщеточных индукционных двигателей, приводICПервая нога-это начальный момент регулировки стопы., стандартный продукт производится двумя пусковыми моментами частичного напряжения резисторов.0,16 VВо-первых, если Стандартная плата привода, которую Taoyou получает, не ведёт ваш мотор правильно, вы можете сначала прикрепить потенциометр.(10K--20K)Эксперимент, специфическая операция: сначала снимите два фиксированных резистора, Подсоедините два конца потенциометра к ведущей плате отдельно5 VИGNDВ центре, подключенный дискIC1Стопа (см. Ниже)

Любой продукт нашего магазина может быть переработан в соответствии с требованиями клиентов, если мы выберем нашу плату, чтобы соответствовать вашим продуктам, будут более выгодные цены., добро пожаловать, чтобы обсудить сотрудничество
