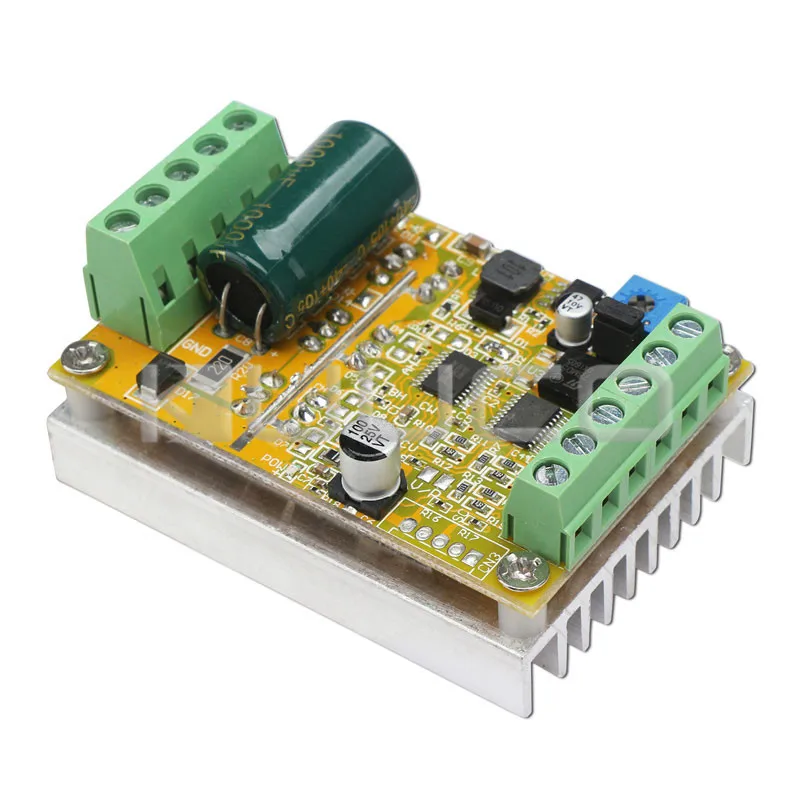

Бесщеточный контроллер двигателя постоянного тока 6,5-50 в 16A 350 Вт трехфраза бесщеточный двигатель pwm драйвер модуль управления (от 1167 руб.)

Описание

Бесщеточный контроллер двигателя постоянного тока 6,5-50 в 16A 350 Вт трехфраза бесщеточный двигатель pwm драйвер модуль управления

Параметры:

Управление Диапазон напряжения:6,5-с алюминиевой крышкой, 50В Номинальный выходной ток:16А (при усиленном охлаждении может достигать 25А.) Максимальная мощность:350 W Функция защиты от перегрузки по току: нет (пожалуйста, добавьте предохранитель вручную) Защита двигателя: Да Защита от перегрева: Да Самая высокая скорость вращения: 224000 об/мин (2-полюсный двигатель), 74000 об/мин (6-полюсного мотора), 40000 об/мин (12-полюсного мотора), 35000 об/мин (14-полюсного мотора). Размер: 65*46*32 мм

Проводка Порты:

1. U V W: фазовый линейный выход, подключенный к мотору 2. 5 В GND: Встроенная Материнская плата питания (ток не может превышать 30 мА) 3. VCC GND: источник питания двигателя (подключение к внешнему источнику питания постоянного тока) 4. SC: выходной импульсный сигнал скорости вращения 5. DIR: Управление вперед и назад (можно добавить провод для подключения внешнего переключателя) 6. Тормоз: Управление тормозом (можно добавить провод для подключения внешнего переключателя) 7. 0-5 в ШИМ: контроль скорости входного сигнала (регулировать скорость потенциометром; или регулировать скорость путем переключения сигнала ввода 0-5 в аналогового/ШИМ рабочего цикла через перемычку переключателя.

Примечания:

1. Рекомендуется добавить предохранитель, так как на цепи питания материнской платы нет предохранителей. Обратное соединение может привести к повреждению некоторых чипов. 2. Пожалуйста, не используйте искусственное короткое замыкание, когда модуль не работает нормально. После короткого замыкания может сгореть монтажная плата. Для первого тестирования, пожалуйста, используйте небольшой ток и низкое напряжение, и увеличить напряжение и ток, когда двигатель работает нормально. Пожалуйста, обратите внимание на разъем проводки, который должен быть изолирован, и не рекомендуется попадать на части платы с сильным напряжением. 3. Не подключайте приводной двигатель, который имеет четко Непоследовательное напряжение, ток, мощность, чтобы избежать ненужного повреждения.

Посылка включает в себя:

(1 шт.);Бесщеточный двигатель постоянного тока(Бесщеточный контроллер двигателя)
