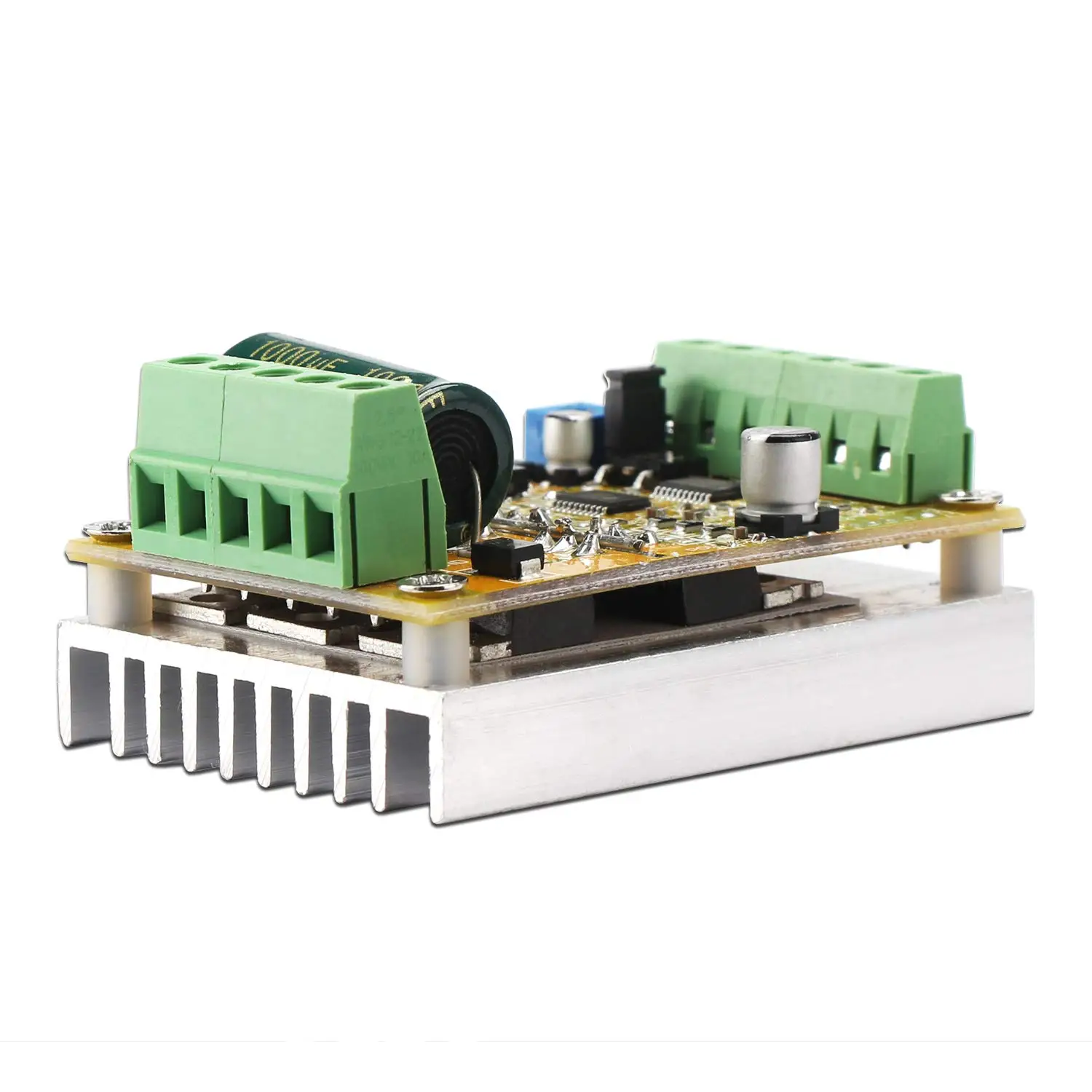

Бесщеточный Регулятор скорости двигателя постоянного тока 6,5-50 в трехфраза Бесколлекторный двигатель плата бесщёточный электродвигатель постоянного тока регулятор 350 Вт ШИМ рабочий цикл

Описание

Параметры:
Диапазон рабочего напряжения: 6,5-50 в
Номинальный выходной ток: 16А (если увеличить охлаждение, может достигать 25А.)
Максимальная мощность: 350 Вт
Защита от перегрузки по току: нет (пожалуйста, добавьте предохранитель вручную)
Защита двигателя: Да
Защита от перегрева: Да
Самая высокая скорость вращения: 224000 об/мин (2-полюсный двигатель), 74000 об/мин (6-полюсного мотора), 40000 об/мин (12-полюсного мотора), 35000 об/мин (14-полюсного мотора).
Размер: 65*46*32 мм
Проводка Порты:
1. U V W: фазовая Линия выхода, подключенная к двигателю
2. 5 V GND: материнская плата Встроенный источник питания (ток не может быть превышен 30 мА)
3. VCC GND: Электропитание двигателя (подключение к внешнему источнику питания постоянного тока)
4. SC: выходной импульсный сигнал вращающейся скорости
5. DIR: вперед и обратное управление (можно добавить провод для подключения внешнего переключателя)
6. тормоз: Управление тормозом (можно добавить провод для подключения внешнего переключателя)
7. 0-5 V PWM: Скорость управления входным сигналом (регулировать Скорость потенциометром; или регулировать Скорость по сигнал переключения вход для возраста от 0 до 5 V Аналоговый/PWM рабочий цикл с помощью джемпер.
Примечания:
1. Рекомендуется добавить предохранитель, так как на цепи питания материнской платы нет предохранителей. Обратное соединение может привести к повреждению некоторых чипов.
2. Пожалуйста, не делайте искусственное короткое замыкание, когда модуль не работает нормально. После короткого замыкания, он может сжигать печатную плату. При первом тестировании, пожалуйста, используйте небольшой ток и низкое напряжение, и Увеличьте напряжение и ток, когда двигатель работает нормально. Пожалуйста, обратите внимание на проводящий разъем, который будет изолирован, и его нельзя ударить по частям платы с сильным напряжением.
3. Не подключайте приводной двигатель с явным непоследовательным напряжением, током, мощностью, чтобы избежать ненужных повреждений.
Посылка включает в себя:
1 х бесщеточный контроллер постоянного тока
