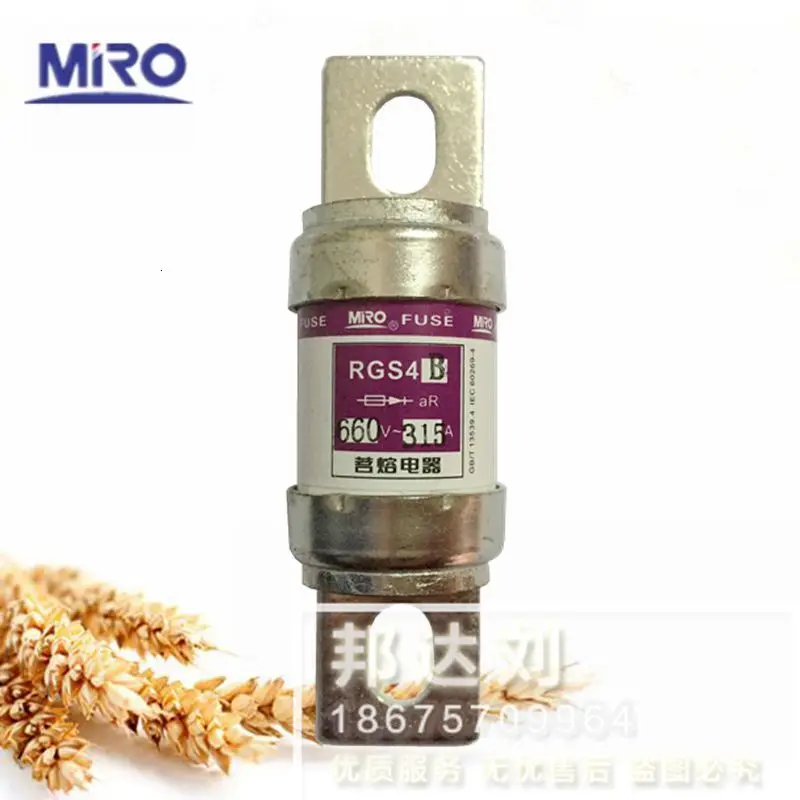

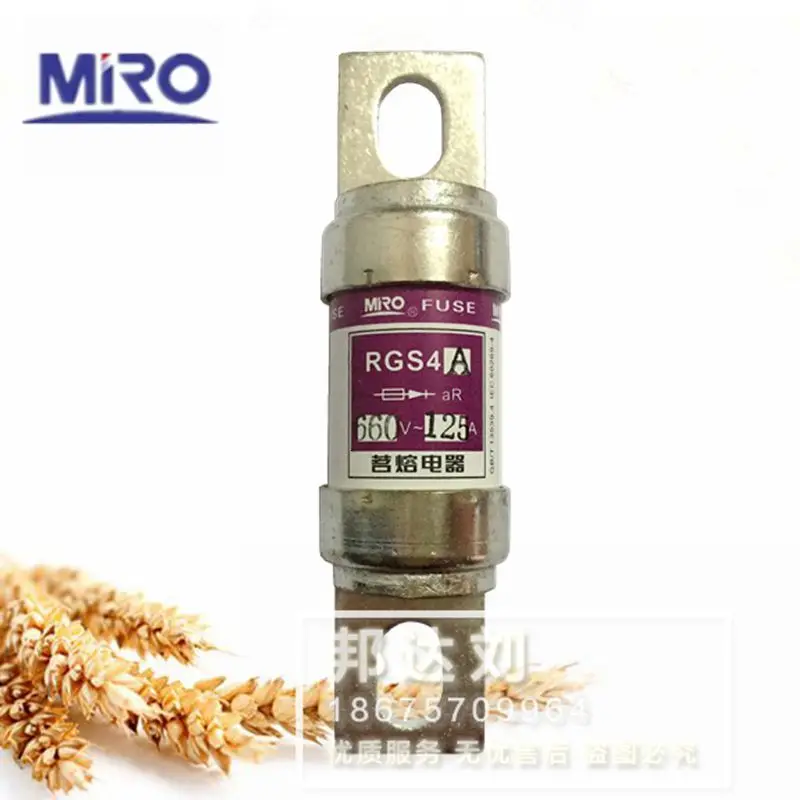

Быстродействующий Предохранитель RGS4A RGS4B 125A 160A 200A 250A 315A

Описание

Применение:

Эта серия предохранителей подходит для электрических устройств с переменным током 50 Гц, номинальным напряжением 660 В и номинальным током 350 А. Есть три вида предохранителей с различными конструкциями. Один используется в качестве защиты от перегрузки и короткого замыкания (gG) в электрических цепях, другой используется в качестве защиты от короткого замыкания (aR) в полупроводниковых устройствах, и другой получен от защиты от короткого замыкания (aM) электродвигателей.

Номинальная разрывная способность этой серии предохранителей составляет 80 кА.

Конструктивные особенности:

Переменное сечение расплава из чистой меди/серебряного листа (или проволоки) капсулируется в плавленой трубке из высокопрочного фарфора или эпоксидной стеклянной ткани, который заполнен химически высокой чистоты кварцевого песка в качестве дуговой гасящей среды. Два конца расплава прочно соединены точечной сваркой на торцевой крышке. Предохранитель может быть оснащен ударным устройством. Когда предохранитель плавится, ударный элемент действует немедленно, нажимает микропереключатель, посылает различные сигналы и автоматически переключает цепь.

Основные сведения:

Тип предохранителя, размер формы, номинальное напряжение и номинальный ток показаны на рисунке.
