Описание
Тип 1: национальный стандарт GT12-M3
Тип 2: национальный стандарт GT12-M4
Тип 3: национальный стандарт GT12-M5
Тип 4: национальный стандарт GT12-M6
Тип 5: национальный стандарт GT12-M8
Тип 6: национальный стандарт GT12-M10
Тип 7: национальный стандарт GT12-M12
Тип 8:Национальному стандартуGT12-M14
Тип 9: японский стандарт GT12-M3
Тип 10: японский стандарт GT12-M4
Тип 11: японский стандарт GT12-M5
Тип 12: японский стандарт GT12-M6
Тип 13: японский стандарт GT12-M8
Тип 14: японский стандарт GT12-M10
Тип 15: японский стандарт GT12-M12
Тип 16: японский стандарт GT12-M14
Тип 17: GT24/GT12 конверсионный рукав
Тип 18: GT12-B18 соединитель
Тип 19: GT12-B16 соединитель
Тип 20: GT12-B12 соединитель
Тип 21: GB-GT12-M16
Тип 22: японский стандарт GT12-M16
Тип 23: соединение с прямым отверстием GT12-φ14
Тип 24: прямая розетка GT12-φ16

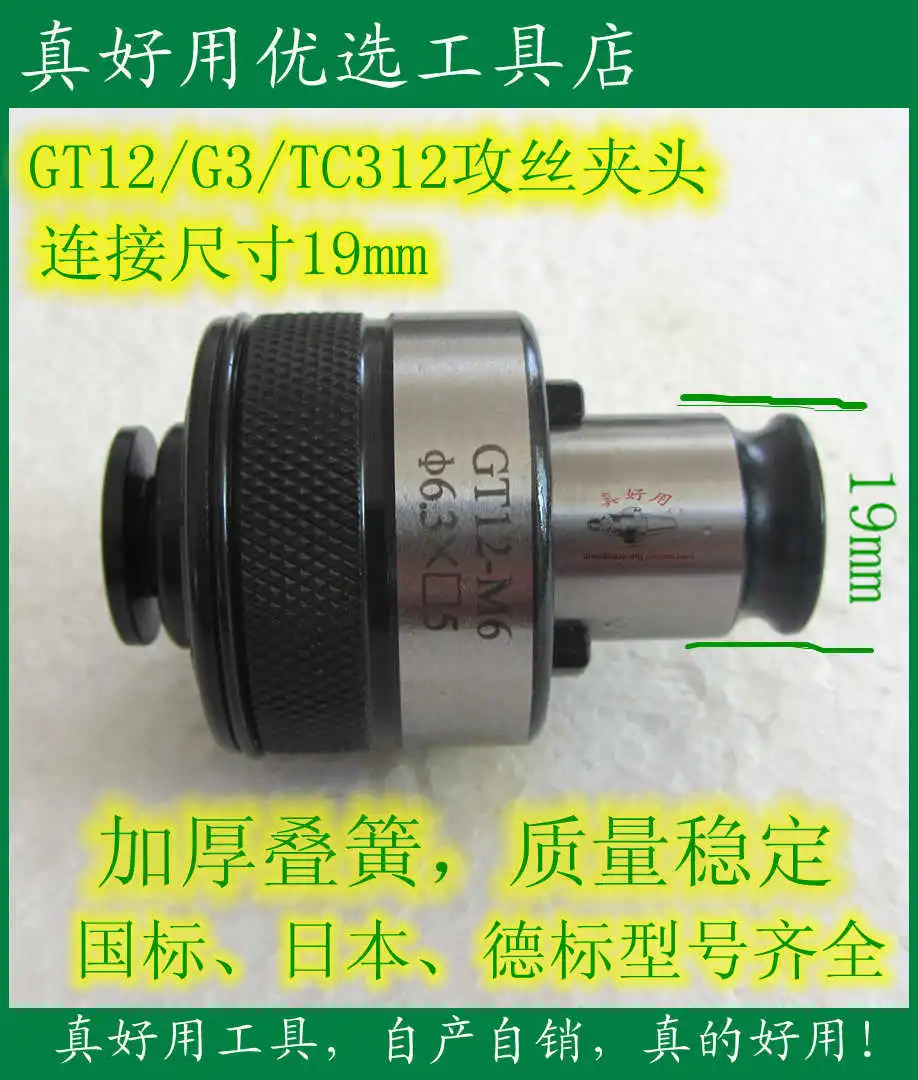

G3/GT12/tc312для того же продукта, диаметр соединения isφ19.
Руководство по эксплуатации для нарезающего патрона
1 、Применение
Нарезной патрон состоит из двух частей: основной корпус и нарезной патрон. основной корпус имеет устройство компенсации перед подачей, кран патрон с устройством защиты от перегрузки крутящего момента, атаковать различные материалы, просто Отрегулируйте патрон гайки, вы можете получить нетТот же крутящий момент. Широко используется в сверлении, автомобиле, расточке, резьбовой обработке обрабатывающего центра и специальных станков для нарезания.
2 、Контур диаграмма строения
3 、Корпус ручки и соединение шпинделя.

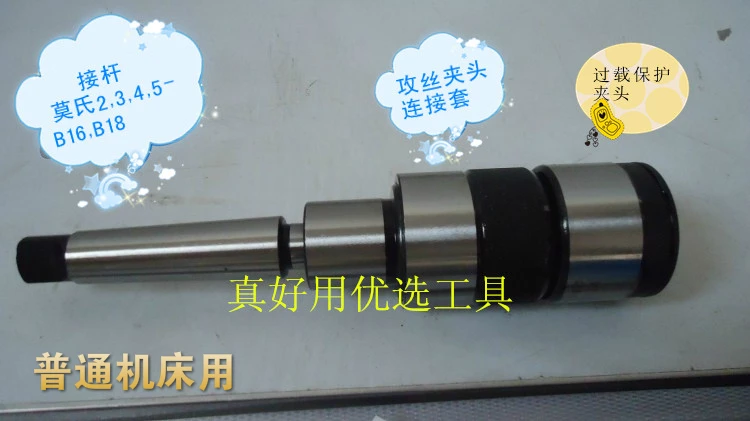

A. Режим подключения:Шатун-Соединительная Втулка-патрон; Преимущества, заменяя шатун, используемый в различных станках, нет необходимости заменять Соединительный рукав, патрон; недостатки, сочетание интеграции слишком длинное, жесткость и точность будут зависеть.
Корпус ручки-патрон, Ручка крепится к различным моделям Moshi. модели с прямой ручкой преимущества: короткая жесткость хорошая, высокая точность; Недостатки: Ручка фиксированная, может использоваться только на станке с формой подключения.
Дружественное напоминание: при выборе резьбовых аксессуаров, обязательно подтвердите форму соединения и размер станка. 。 также необходимо подтвердить размер соединения патрона и соединительного Рукава.
B. Метод подключения:Аккуратно протрите внешний конус ручки и шпиндель станка, после сборки нажмите на торцевую поверхность рукоятки резиновым молотком., обеспечить надежность с шпинделем станкаСоединение. (корпус автоматической механической ручки без нарезания)
4 、Патрон и ручкой по ссылке
Нажмите на тормозную втулку, кран патрон вставляется в рукоятку внутреннего контроля, вогнутый и выпуклый канавок выравнивания, тормозной рукав вниз, автоматическая блокировка 。
5 、 Коснитесь и зажимы
Кран относительно спецификации патрона., нажмите на Замковую втулку и поместите его в кран, чтобы ослабить автоматический замок.;Нажмите На Замковую втулку, чтобы удалить кран.
6 、Патрон регулировки крутящего момента
Патрон используется в течение определенного периода времени и материалы разные., патрон крутящий момент становится меньше, снимите пружину при регулировке, поверните по часовой стрелке с помощью гаечного ключа, крутящий момент увеличится;Поверните по часовой стрелке, крутящий момент станет меньше.Отрегулируйте крутящий момент, выровняйте небольшое отверстие с гайкой, загрузочной пружиной карты, используйте снова, чтобы держать в чистоте.
Дружеское напоминание:После подтверждения способа подключения, также необходимо подтвердить размер крана.
Общие характеристики модели крана:
Внутренний стандарт соответствует диаметру проволочной конической ручки: | JISCorresponding Ручка диаметр: | ||
| M5: 5*4 | M4: 5*4 | ||
| M6: 6,3*5 | M5: 5,5*4,5 | ||
| M8: 6,3*5 | M6: 6*4,5 | ||
| M10: 8*6,3 | M8: 6,2*5 | ||
| M12: 9*7,1 | M10: 7*5,5 | ||
| M14: 11,2*9 | M12: 8,5*6,5 | ||
| M16: 12,5*10 | M14: 10,5*8 | ||
| M18: 14*11,2 | M16: 12,5*10 | ||
| M20: 14*11,2 | M18: 14*11 | ||
| M22: 16*12,5 | M20: 15*12 | ||
| M24: 18*14 | M22: 17*13 | ||
| M27: 20*16 | M24: 19*15 | ||
| M30: 20*16 | M27: 20*15 | ||
