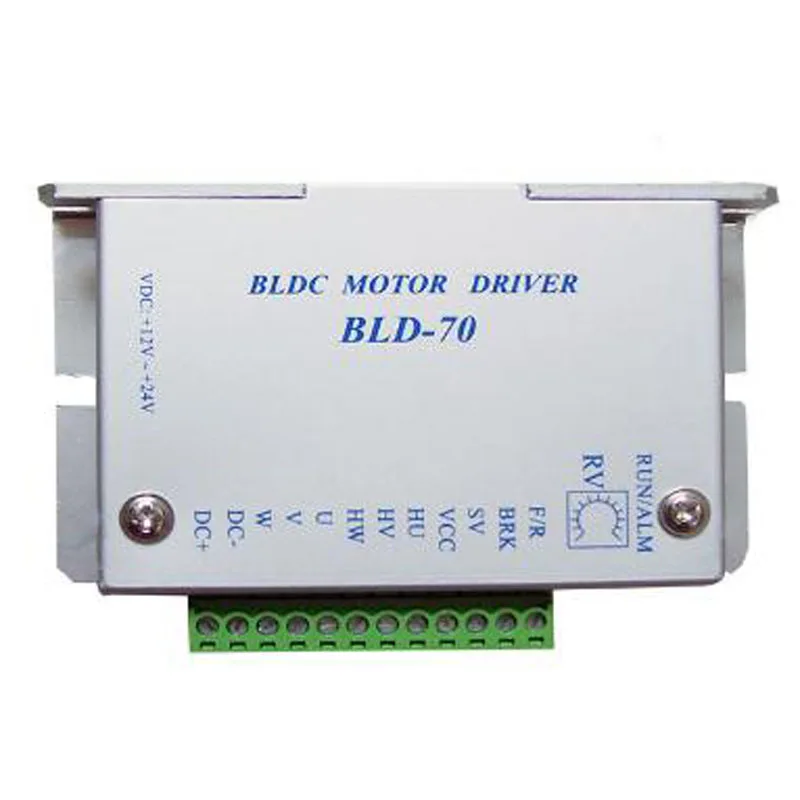

BLD-70 DC бесщеточный контроллер драйвера 12-24 В бесщеточный привод низкого напряжения 70 Вт

BLD-70 бесщеточный двигатель постоянного тока является бесщеточным приводом, разработанным нашей компанией для низкомощного низковольтного бесщеточного двигателя постоянного тока. BLD-70 подходит для регулирования скорости трехфазных бесщеточных двигателей постоянного тока мощностью 70 Вт.

Особенности: Бесщеточный DC (BLDC) контроллер двигателя трехфазный q-bridge, режим управления ШИМ аппаратный дизайн, g скорость небольшого размера, низкая температура

Envirnmental фактора:

Метод охлаждения: Естественное охлаждение или принудительное охлаждение Избегайте попадания пыли, масла и коррозионных газов при использовании Рабочая температура: 10 °C-+ 50 °C Влажность окружающей среды: 90% (без конденсации) Вибрация: 5,7 м/S2max Температура хранения: 0 °C-+ 50 °C

Основная функция:

Под напряжением (≤8в), g heat (P95 °C) Автоматическая защита; Автоматическая защита тяги; Защита от ошибок Холла; Поддержка встроенного потенциометра, внешнего потенциометра и регулирования аналогового напряжения; · с функцией тормоза.

Схема подключения и размеры:

Терминал и содержание F/R: Мотор вращается вперед при плавании или высоком уровне, F/R и COM короткий или низкий уровень двигателя обратный ppK: терминал управления тормозным сигналом, высокий уровень или порт подвесной двигатель стоп, низкий уровень или BRK и COM короткого замыкания SV: 1. внешний потенциометр входной скорости; 2. внешний аналоговый вход напряжения VCC: внешний потенциометр порт питания/мощность Холла положительный HU: DC бесщеточный мотор сигнал Холла HU HV: DC бесщеточный мотор сигнал Холла HV HW: DC бесщеточный мотор сигнал Холла HW U: бесщеточный двигатель постоянного тока U фаза V: бесщеточный двигатель постоянного тока V фаза W: Бесщеточный двигатель постоянного тока с фазой постоянного тока-: входная мощность постоянного тока отрицательная/мощность Холла отрицательная DC +: входная мощность постоянного тока положительная. (Напряжение: DC12-30V)
