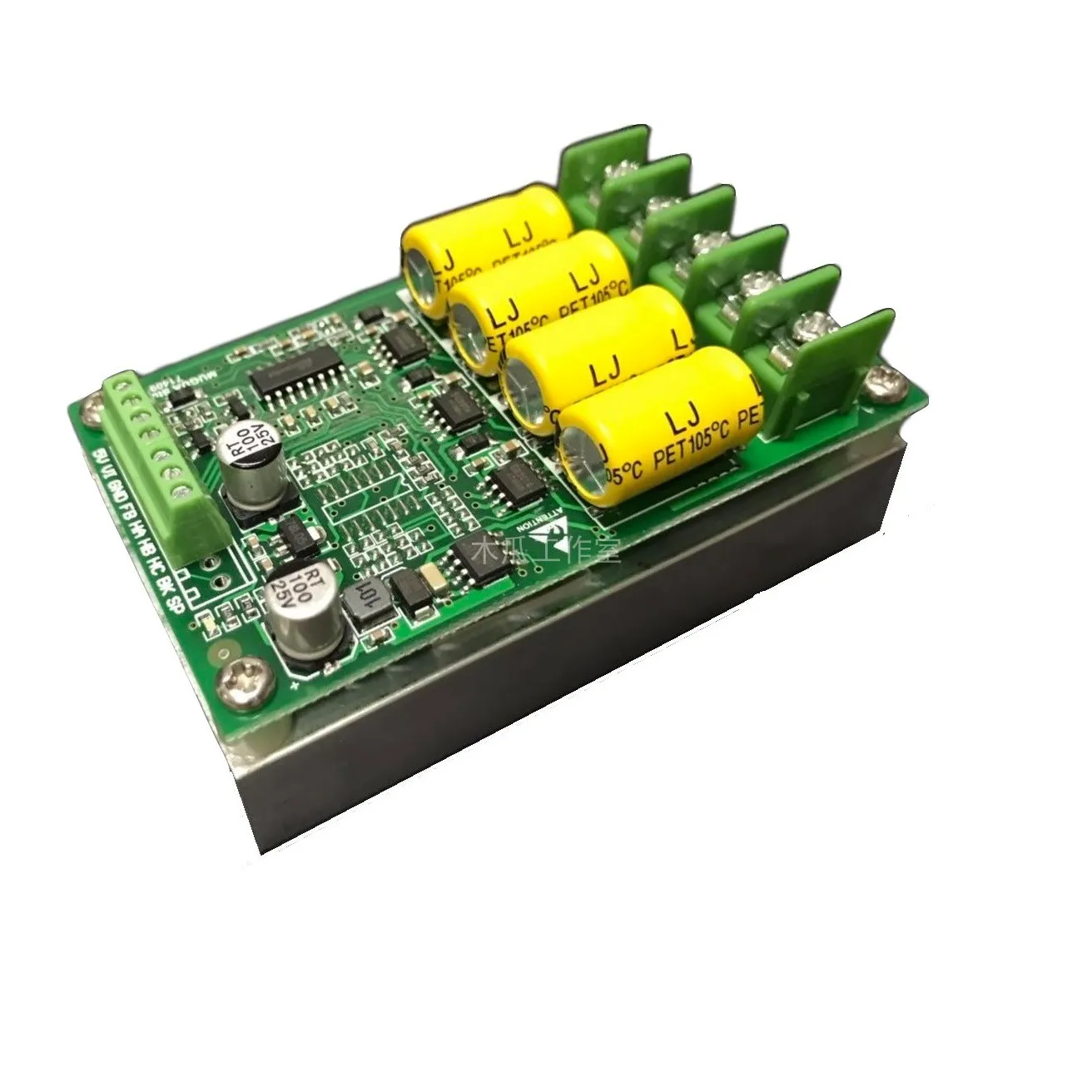

BLDC трехфазный бесщеточный двигатель постоянного тока ремень зондирования Hall 24 вольтным и вентилятор мотор турбины Скорость Управление диск Управление;

Руководство по продукту: https://pan.baidu.com/s/1q04U1BlnwtzuRwkS0kPLww

\
\

\
\

Особенности контроллера:

\
\

BLDCworking voltage6-60V High-power300W DC трехфазный бесщеточный контроллер холла, поддержкаПЛК/0-5VsimulationДистанционное управление наивысшей мощности 。

\
\

PWMDuty контроль цикла, частота наводит на hzвыше 。 needpwmпожалуйста, объясните рабочий цикл заранее!

\
\

Контроллер параметры:

\
\

Название продукта: 300 Вт BLDCM драйвер

\
\

Модель: BLDC300W24V

\
\

Рабочее напряжение: 12-60 в

\
\

Максимальный ток: rated16A пиковое значение 20A

\
\

Пиковая мощность: 380 Вт

\
\

Защита от перегрузки по току: Да

\
\

Размер продукта: длинна 80 мм * ширина 45 мм * высота 37 мм

\
\

\
\

Размеры следующие:

\
\

\
\

\
\

Режим подключения:\
\

\
\

\
\

Существует два вида подключения:Положительные и отрицательные переключатели не требуются, вам не нужно поворачивать или поворачивать, середина потенциометра, остальные два соединены 5vrootgnd, если потенциометр поворачивается против часовой стрелки, он ускорится, swap5VrootGNDTwo корни, для ускорения по часовой стрелке

\
\

Теперь на новой, небольшой плоской отверткой для мгновенной доставки, один потенциометр (PWMVersion не может управляться потенциометром, без потенциометра), конец поставки 。 положительные и отрицательные переключатели должны быть приобретены покупателем。

\
\

\
\

Интерфейс Спецификация:

\
\

1.A/B/CВыход подключен к трехфазному мотору 。

\
\

2.HA HB HCТрехфазный вход холла, соответствующий мотодавке (UVW) взаимно 。

\
\

3.5 V G5 в источник питания и GND (силовой зал или потенциометр, выходной ток не должен быть выше 100 мА) 。

\
\

4.VCC GNDБлок питания контроллера, range12-60V напряжения 。

\
\

5.SPСкорость импульсного сигнала, выход импульса путем изменения основной фазы 。

\
\

6.FBИнтерфейс управления вперед и назад, по умолчанию подключен к высокому уровню, Реверсивный, к нижнему или атташнему, что будет делать.

\
\

7.VIСкорость контроль сигнала, PWMinput/0-5VAnalog вход (0VNo токарная обработка, 5 VMaximum Выходная мощность) 。

\
\

\
\

\
\

\
\

В соответствии с параметрами, все двигатели могут управляться.

\
\

\
\

\
\

Инструкции по уходу за изделиемНа бесщеточный двигатель Кабель холла, как правило, has5root средиДве линии питания Холла (общий blackGND, красный as5V, пожалуйста, обратитесь к эксплуатации двигателя, не допускайте ошибки.) Три одинХолл сигнальная линия,Три сигнальных провода Холла подключены к заказу на приводной плате двигателя и двигателяПодключен к трехфазным проводам на приводной платеПоследовательного перепискиВ такой степени, чтобы работать правильно, если определение линии Холла не ясно, может быть включено в первый раз, низкое напряжение, маленькая отладочная работа по току, медленно меняя линию Холла несколько раз, до нормальной работы, не используйте высокий ток, высокое напряжение ввода в эксплуатацию, если провода Холла не подключены в правильном порядке, испытательная машина для высокого напряжения и высокого тока, DamagedMOSRisk управления,Если три сигнальных провода Холла соединены правильно, двигатель работает шелковисто и плавно плавный запуск на низкой скорости с большим крутящим моментом;Если три сигнальных провода Холла подключены неправильно, Имеет следующие характеристики:

\
\

1. Двигатель не запускается нормально или трудно заводиться(Иногда необходимо повернуть мотор вручную, чтобы начать его)

\
\

2. Двигатель начала джиттер без звука ванны сильный нагрев силовой трубки 。

\
\

\
\

\
\

\
\

\
\

С инструкциями по регулировке линейки двигателя Холла:

\
\

\
\

Моторный зал и фазовая последовательность фазовой линии, фазовая последовательность будет отличаться из-за различных производителей, даже фазовая последовательность двигателя, произведенная одним и тем же производителем, будет отличаться, один в использовании, но Неправильное соединение фазовой последовательности, двигатель и драйвер могут сгореть, чтобы избежать таких проблем, следует подтвердить, что последовательность фаз Холла двигателя повторно подключена. Общие бесщеточные двигатели Холла постоянного тока делятся на60Степень сумму120Два градуса, этот контроллер поддерживает только120Градусный бесщеточный мотор, вот он.120Пример фазовой последовательности DC BLDCM 。

\
\

Шаг1:

\
\

DC hall BLDCM состоит из8Состав корневой линии, фазовая линия двигателя3Корень, линия сигнала Холла5Корень, потому что фазовая линия двигателя относительно толстая, это относительно легко распознать, линии Холла соответственно мощность Холла положительная.Ha、Hb、HcПожалуйста, источник питания зала отрицательный, мощность зала обычно красная, но источник питания зала обычно черный. фазовая линия и линия Холла мотора в основном соответствуют цвету, например, фазовая линияU (A)Зеленый/В (B)Цвет: желтый/Вт (с)Синий Соответствующая линия ХоллаHaЗеленый/HbЦвет: желтый/Hc фильтрующийСиний, таким образом, мы можем легко подключить провода, однако, чтобы избежать проблем, необходимо для вас провести следующую отладку и найти правильную фазовую последовательность для нормального использования.

\
\

Шаг2

\
\

\
\
