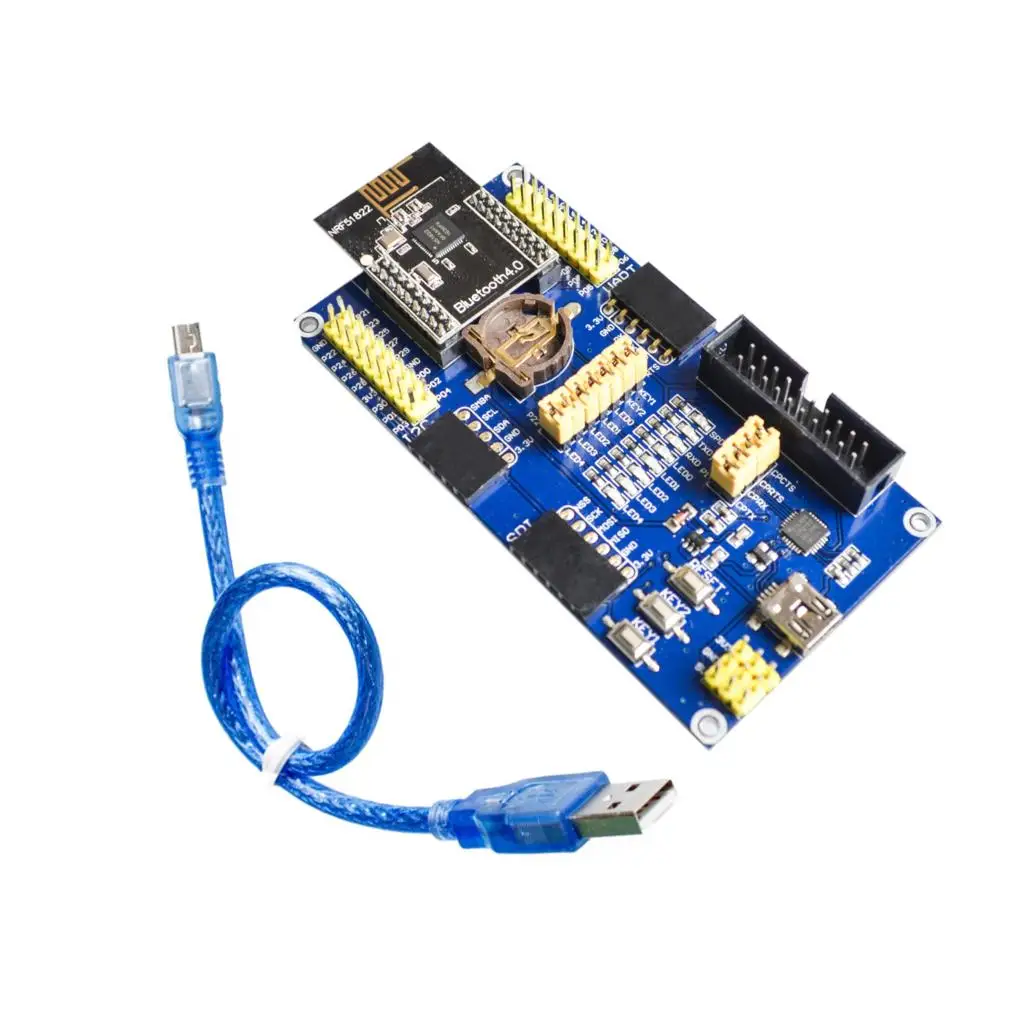

BLE4.0 Bluetooth NRF51822 модуль 2,4G модуль беспроводной связи передатчик приемник разработка оценочный комплект

Описание

Обзор

NRF51822 Eval KitПредставляет собой набор для разработки/оценки, предназначенный для nRF51822, состоит из материнской платыBLE400И беспроводного модуляCore51822.

BLE400 Особенности

Встроенный держатель батареи, доступны мульти источники питания Все IOs доступны для легкого расширения Интегрирует CP2102 для отладки Светодиоды и ключи пользователя, совместимые с другими официальные доски, легко использовать

Что на BLE400

Беспроводной разъем модуля:Для легкого подключения модулей, таких как Core51822 MCU штырей разъем расширения I2C интерфейс SPI интерфейс 5 В/3,3 В вход/выход питания:Обычно используется как выходная мощность, также обычное заземление с другой пользовательской платой USB разъем:USB к UART через встроенный конвертер CP2102 Интерфейс отладки UART интерфейс Батарея держатель Пользователь светодиодов Ключи пользователя Кнопка сброса CP2102 USB UARTДжемпер Светодиоды и ключи джемпер

Core51822 Технические характеристики

Встроенный чип: nRF51822 Расстояние связи (открытый внешний 1M скорость передачи данных): 30 м Частотный диапазон: 2,4 ГГц Рабочее напряжение: 2,0 V ~ 3,6 V Рабочая температура:-40C ~ 85C Размер (PCB): 24,5 мм x 32,26 мм Расширение pinheader: все I/Os кроме P0.26 и P0.27 Шаг Pinheader: 2,00 мм Расстояние между штырьками на левой и правой стороне: 18,00 мм Антенна: встроенная антенна

NRF51822 Особенности

2,4 ГГц мультипротокол RF приемопередатчик ARM® Cortex™-M0 32-битный процессор Шифрование AES HW 128 бит 256 КБ флэш-памяти и 16 Кб оперативной памяти Программируемое периферийное соединение (PPI) Цифровые интерфейсы: SPI, I2C, UART 10 бит АЦП Программируемая Выходная мощность: от-20 до + 4 дБм Независимая Разработка приложений и стек протокола Полностью совместим с NRF24L series Pinout Совместимость с NRF51xxx series Глобальный отдельные управления питанием Рабочее напряжение: 1,8 V ~ 3,6 V

Приложений

Wearable devices (носимое устройство) Bluetooth интеллигентая (ый) применение Аксессуары для мобильных телефонов Радиочастотные идентификационные этикетки Умные бытовые приборы Промышленный контроль Система сбора данных

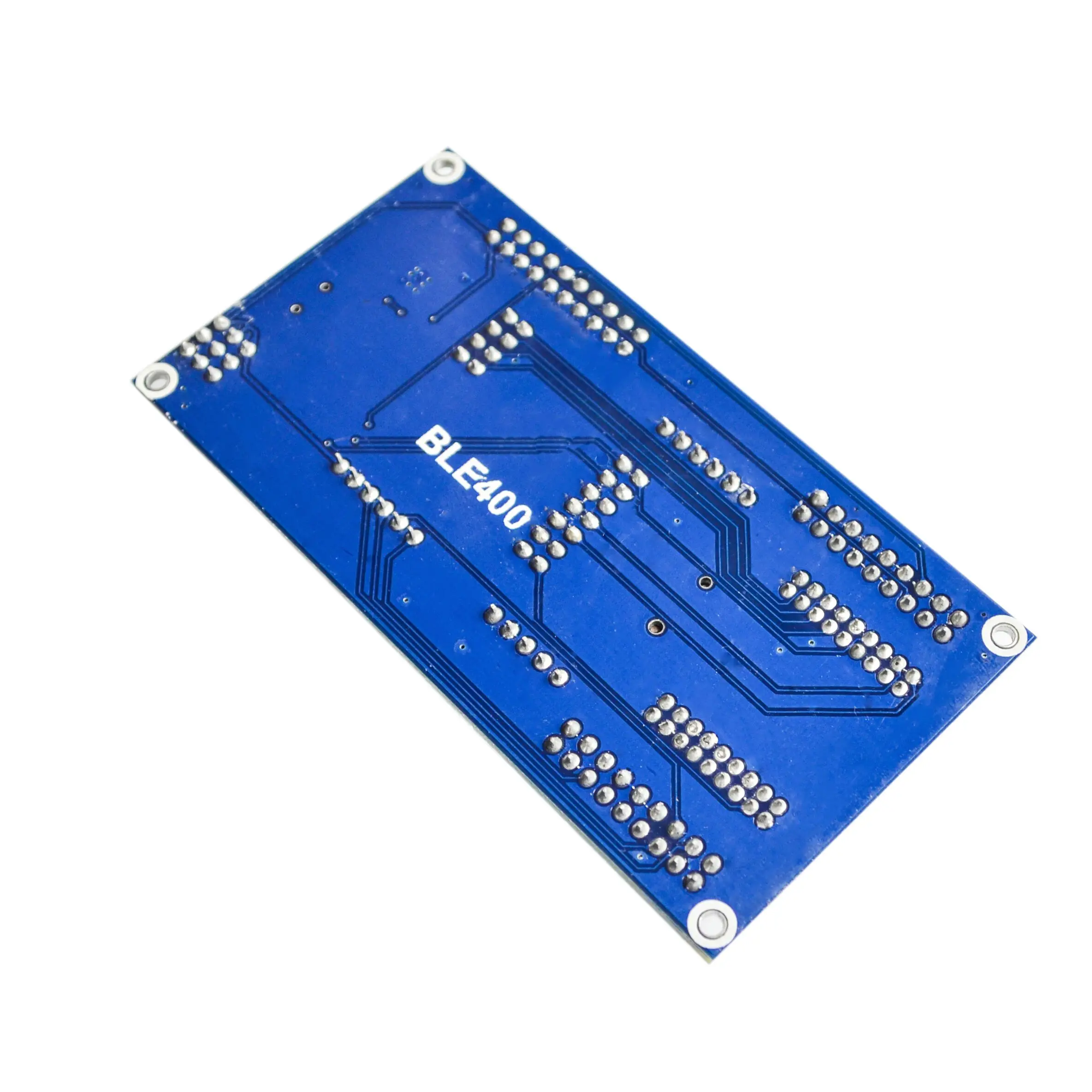

Фото

Посылка содержит
