Boost бак DC Напряжение Регулируемый преобразователь CC CV Мощность модуль 6A 60 Вт с вентилятором

0,5-30 в 6A 60 Вт DC-DC автоматический повышающий/понижающий преобразователь CC CV модуль питания регулируемый Регулируемый источник питания с вентилятором и чехол

Основные характеристики продукта:

1,1. Длинная ручка потенциометра регулирует напряжение и ток. Он может управляться вручную без использования слова нож.

1,2. С большим объемом радиатора ребра и оболочки. Дополнительный вентилятор.

1,3. Входное напряжение, выходное напряжение, температура, выходной ток и выходная мощность;

1,4. Аппаратная защита: входной конец защищен от обратного подключения, который не выгорит; выходной конец Анти-обратный орошение, И при зарядке аккумулятора нет необходимости добавлять анти-обратный оросительный диод.

Защита программного обеспечения: защита от перегрузки по току, защита от перегрузки, защита от перегрева.

1,5. Может быть повышенным и понижающим, выходное напряжение 0,5-30 в произвольное регулирование, ограничивающее текущее 0-6A произвольное регулирование;

1,6. Кнопка управления выходом ON/OFF status, и вы можете установить питание по умолчанию включено или выключено;

1,7. Выходная пульсация малая, LC фильтр;

2. Параметры продукта:

Входное напряжение: 5,5-30 в (входное напряжение 5 В, вы обычно можете достичь buck-boost, но значения счетчика напряжения и тока не точны; менее 4,7 в, защита от пониженного напряжения)

Выходное напряжение: 0,5-30 в

Выходной ток: безвентиляторная версия может работать стабильно в 4A в течение длительного времени, и версия вентилятора может достигать 6А

Выходная мощность: безвентиляторная версия 35 Вт, версия вентилятора 60 Вт

Разрешение дисплея напряжения: 0,01 в, погрешность 1%

Текущее Разрешение дисплея: 0.001A, погрешность 1%

Эффективность преобразования: около 88%

Плавный запуск: Да (очень мощный при загрузке, запуск может привести к сбою)

Входная обратная Защита: да

Выходная защита от проникновения: Да

Защита от короткого замыкания: Да

Защита от температуры: 100 градусов по Цельсию

Защита питания: 60 Вт

Защита от перегрузки по току: 6А

Рабочая частота: 180 кГц

Условия вращения вентилятора: ток больше 3а, или мощность более 20 Вт, или температура выше 40 градусов по Цельсию

Размер: безвентиляторная версия длина * ширина * высота: 72*59 *, маленького размера, круглой формы с диаметром 32 мм

Версия вентилятора длина * ширина * высота:72*59*43 мм

Монтажное отверстие: диаметр 3 мм

Вес: версия вентилятора 107 г

3. Описание функции:

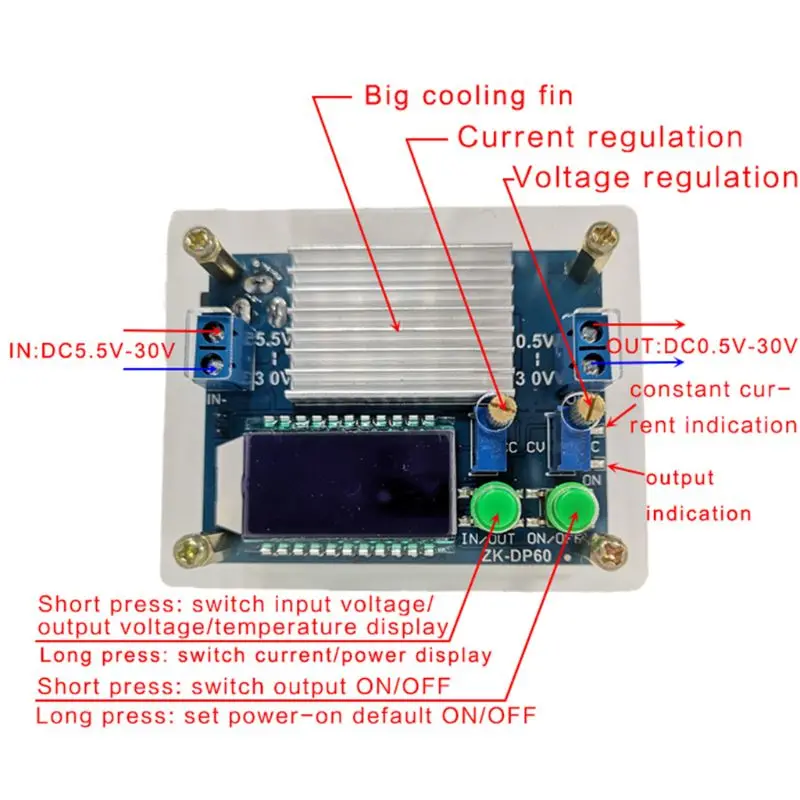

3,1. Модуль имеет вход/выход, ВКЛ/ВЫКЛ Две кнопки: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и выходного напряжения дисплея, долгое нажатие для переключения выходного тока выходной мощности дисплея;

Кнопка ВКЛ/ВЫКЛ управления выходом ВКЛ или ВЫКЛ, долгое нажатие установить мощность по умолчанию выходной статус включен или выключен.

3.2.CC-это текущий потенциометр настройки, вращение по часовой стрелке, может увеличить установленный ток, когда ток нагрузки достигает заданного тока, введите Постоянное Текущее состояние, CC индикатор постоянного тока (красный) загорается; справа

CV-Потенциометр настройки напряжения, вращение по часовой стрелке, может увеличить выходное напряжение.

Индикатор ON-индикатор выходного состояния, когда выходное напряжение включено, в противном случае выключено.

4. Способ использования:

4,1. Используется в качестве обычного модуля buck-boost с возможностью защиты от перегрузки по току

(1) Отрегулируйте потенциометр постоянного напряжения CV так, чтобы выходное напряжение достигло нужного напряжения.

(2) непосредственно Соедините выходной конец с короткой линией (может непосредственно короткий выходной конец!).

Отрегулируйте потенциометр постоянного тока CC так, чтобы выходной ток достигает заданного значения защиты от перегрузки по току.

(Например, текущее значение, отображаемое модулем, составляет 2А, поэтому максимальный ток может достигать только 2А при использовании модуля, и красный индикатор постоянного напряжения и тока горит, когда ток достигает 2А, в противном случае индикатор выключен)

Внимание:При использовании в этом состоянии, будет падение напряжения 0 ~ 0,2 в из-за тока выборочного резистора на выходе. В то же время, входные и выходные провода будут иметь некоторое линейное падение напряжения это нормальное явление!

4,2. Используется в качестве зарядного устройства

Без постоянной функции тока модуль не может использоваться для зарядки аккумулятора, из-за мощности аккумулятора и падения давления зарядного устройства большой, в результате чего зарядный ток Слишком велик, что может привести к поломке батареи, таким образом, начала батареи для того чтобы использовать постоянный поток зарядки, когда заряд в некоторой степени автоматически переключается постоянное напряжение Зарядку.

(Если параметр литиевой батареи 3,7 в/2200 мАч, то поплавковое напряжение 4,2 в, а максимальный ток зарядки 1С, т. Е. 2200ма)

(2) в условиях без нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения так, чтобы выходное напряжение доходило до поплавкового напряжения. (Если литиевая батарея 3,7 в заряжена, Отрегулируйте выходное напряжение до 4,2 в)

(3) Измерьте выходной ток короткого замыкания с помощью счетчика тока 10А

(Непосредственно Подключите два тестовых провода к выходному терминалу), и Отрегулируйте потенциометр постоянного тока так, чтобы выходной ток достигает заданного значения тока заряда;

(4) Подключите аккумулятор, заряжайте.

(Шаги 1,2 и 3 таковы: источник питания, выход не подключен к нагрузке батареи)

(1) Убедитесь, что вам нужно управлять светодиодный рабочий ток и максимальное рабочее напряжение;

(2) на холостом ходу, оборот в минуту (условия, прибор для измерения выходное напряжение и корректирует постоянное напряжение потенциометра так, чтобы выходное напряжение достигает Максимальное рабочее напряжение светодиодный.

(3) непосредственно Подключите выход с короткой линией (может непосредственно короткий выходной конец!)., Отрегулируйте потенциометр постоянного тока, чтобы выходной ток мог достигать заданного светодиодный рабочего тока;

(4) подключен к светодиодный испытательный аппарат.

(Шаги 1,2 и 3 заключаются в следующем: Вход питания и выход на холостом ходу, оборот в минуту (светодиодный).

Примечание: Этот модуль является более 3A, 35 Вт используйте, пожалуйста, укрепить хит!!

6,1. Вход модуля в-не допускайте короткого замыкания с выходным выходом-в противном случае функция постоянного тока будет неправильной.

6,2. Пожалуйста, убедитесь, что Мощность блока питания больше, чем мощность, требуемая выходной нагрузкой!

6,3. Если модуль заключается в том, чтобы быть полностью загружен с выходом, входное напряжение должно быть не менее 8 V.

Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт, и амперметр напряжения не работает.

Значение тока модуля 4А, помещение с учетом максимальной выходной мощности, такой как выход 17 В, ток не должен превышать 2А.

6,4. Модуль с выходной защитой от короткого замыкания, модуль защиты от короткого замыкания автоматически отключает выход, модуль может быть восстановлен на мощности,

Если вашему источнику питания без выходной ток функцию защиты, рекомендуется Модуль входного сигнала фронтальный предохранитель встроены в себе повысит коэффициент безопасности.

6,5. Модуль имеет функцию защиты от входного напряжения, по умолчанию около 4,7 В.

Ниже этого значения, на выходе будет отключен автоматически и модуль может быть включен снова (обратите внимание на напряжение на модуль портов. Когда входной ток относительно большой, не оставляйте без внимания частичное давление на входной провод).

Он прост в управлении. Акриловой основой и провода жидкокристаллического экрана с защитной пленкой, пожалуйста, Снимите пленку перед сборкой, изделие будет более прозрачным.

6,7 В комплект поставки не входит адаптер питания

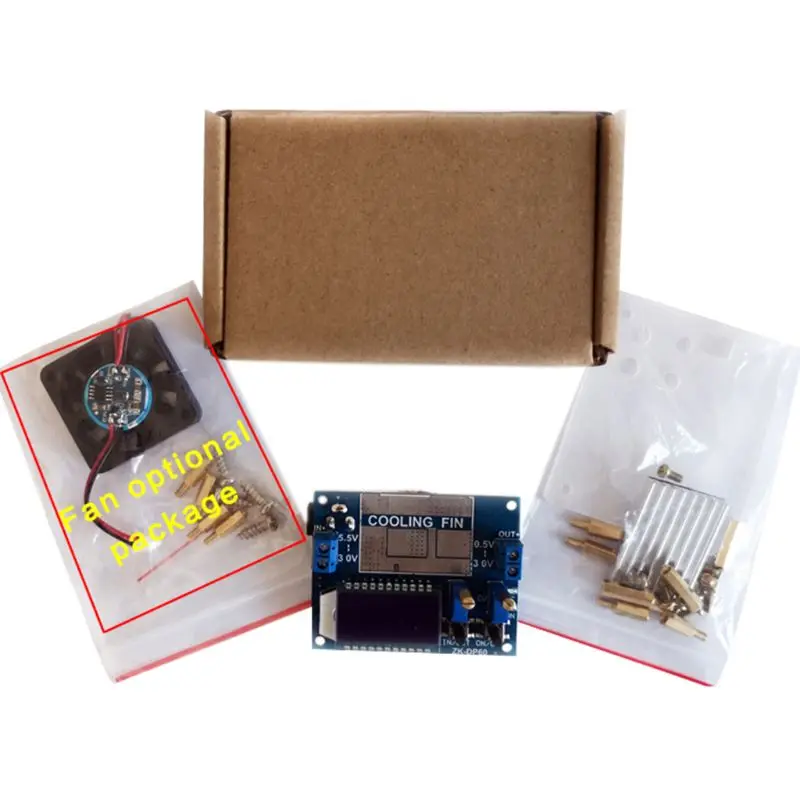

Посылка включает в себя:

1 комплект DC повышающий понижающий преобразователь напряжения (не входит в комплект pwoer адаптер)
