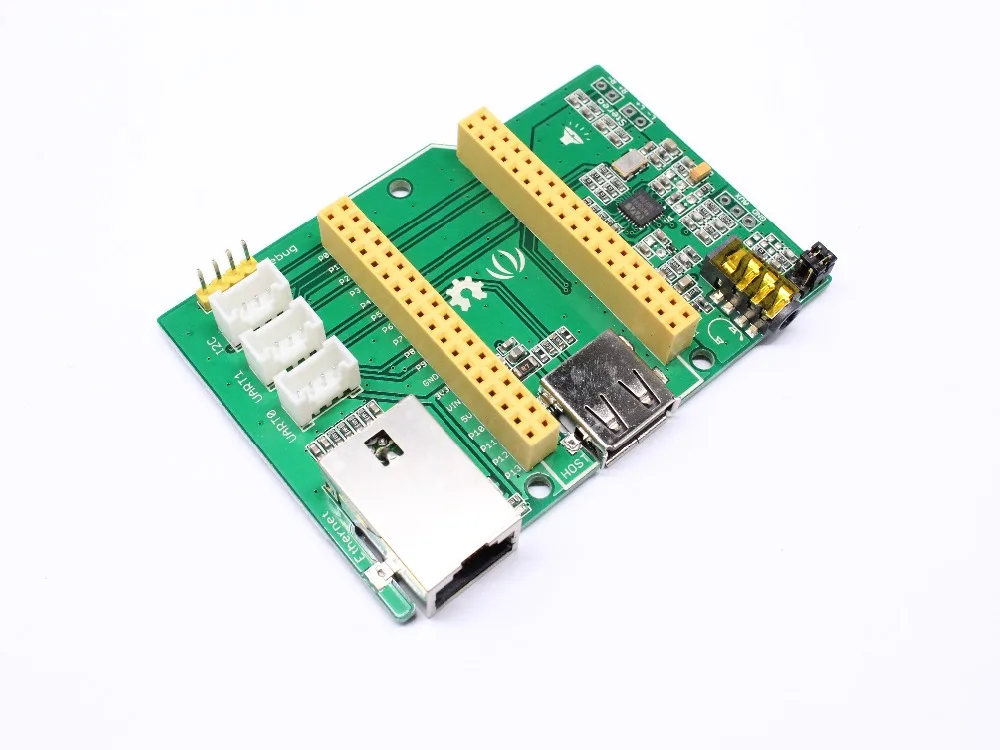

Breakout для LinkIt Smart 7688 v2.0 Расширительная плата winder

Описание

Прорыв для LinkIt Smart 7688 v2.0, является продолжением первой версии (просмотрЗдесь), Теперь может лучше поддерживать функцию записи. Потому что он сохраняет LinkItTMSmart 7688 оригинальный pin, эта плата расширения в то же время для более периферийных устройств интегрировали некоторые общие порты, такие как порт Ethernet, аудио интерфейс 3,5 мм и хост-порт (интерфейс usb type-a), вместе с тремя интерфейсами Grow обеспечивают два интерфейса UART и один интерфейс I2C для модуля grow. Это может сэкономить много кабелей для вашего проекта smart IoT, что позволяет быстро создавать прототипы проекта.

ОLinkItTMСмарт-7688LinkItTMSmart 7688 (1 компактная плата контроллера)-это макетная плата с открытым исходным кодом на базе распределения OpenWrt Linux, MT7688. Эта плата расширения предназначена для интеллектуальных домашних приложений для прототипа устройства IOT.

Применение

·Интернет вещей/шлюзовое оборудование.

·Робототехника

·Интеллигентая (ый) мультимедийное устройство

·Умный аудио

·Обучения

·3,5 ммИнтерфейс для наушников(ГруппаМикрофоном)Чтобы гарантировать качествоOMTPСCTIA

·(1 шт.);Ethernet портПодключитесь к Интернет

·USB 2,0-1 шт.Для дополнительных внешних устройств

·РощаИнтерфейс:2 x UART, 1 x I2C

·Поддержка стерео и аудио входных интерфейсов

·Поддержка запись

Техническое описание

·Вход напряжение:5,0 V (ИспользованиеUSBМощность питания)

·Операционной Напряжение:3,3 V

·Максимальный рабочий ток:800mA

·Минимальный рабочий ток:2mA

·Каждый стерео порт1 ВтВыход

·Чип:WM8960

·Аналоговый входное напряжение(WM8960):2,7 ~ 3,6 V (WM8960Аналоговое входное напряжение стерео может достигать 5,5 В)

Для того, чтобыЭлектронные сигареты с цифровым выходом напряжения(WM8960):1,71 ~ 3,6 V
