Бриз аудио HiFi Bluetooth 4,0 усилитель мощности UPC1342V с Toshiba 5200/1943 высокая Выходная трубка 150 W * 2

Фон Описание:UPC1342V является приводной модуль NEC & nbsp; компании в 90 s для того чтобы начать уровень HiFi, входной ступени, используя классический PNP дифференциальный усилитель Монтажная структура, частотный диапазон достигли 900 K, В настоящее время общая Дискретная компонентная цепь также очень трудно достичь этого уровня, защита от чипа очень идеальная, никаких экстремальных мелких повреждений. Его выходная мощность, контроль, высокая производительность. Может регулировать класс статическое электричество, звук толстый, звук очень устойчив к прослушиванию, динамический очень волнующий, низкая частота хорошая;LM3886 выше, чем 3-4 класса.

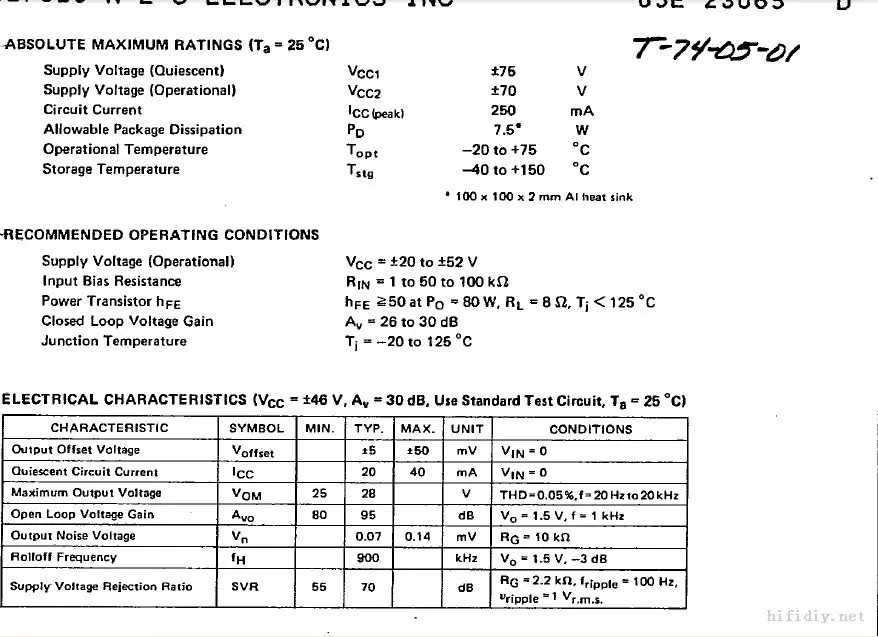

Основной канал:После отличной производительности wideband и низкого искажения 50 Вт схема вождения UPC1225H, для того, чтобы удовлетворить требования высокой мощности, ввело аудио драйвер нового поколения IC UPC1342V, IC имеет все преимущества UPC1225H и периферийной цепи в основном одинаковые,Меньше выходное напряжение отклонения(+ 5mV)Напряжение диапазон шире(+ 20 ~ + 70 в)Пуш-апБольше мощности,IC-предпочтительный домашний усилитель мощности Shaoyou.

Схема:Плата является интегрированным дизайном, бортовым модулем Bluetooth, бортовым радиатором, бортовым выпрямительным фильтром, бортовой цепи защиты 1237. Проводка проста, не нужно беспокоиться о помехах. Плата является UPC1342V толчок высокой мощности структуры трубки, схема проста, последний этап высокой мощности трубкиСтатическое электричество регулируемыйМожет выводить класс;Схема принимает двухканальный дизайн, макет четкий, блок питания и схема защиты находятся вдали от усилительной цепи, и модуль Bluetooth 4 добавлен

Выход мощность:В соответствии с напряжением питания, сопротивлением динамиков, выходной мощностью 20-150 Вт; когда источник питания AC35v, может выходить 100 Вт * 2/8,150 Вт * 2/4 ou.

Середина напряжение:Вокруг 1mV;

Отношение сигнал-шум:105ДБ, уровень шума: 0,4 мВ;

Все корпус из алюминиевого сплава

1-2000 Внутренний бренд машина также неохотно использовать Соединенные Штаты CMC Позолоченные Входные клеммы и кристалл терминал

Бескислородный медный мощный тороидальный трансформатор обеспечивает много энергии

Вся машина обеспечивает потенциометр ALPS27. Высокая точность, длительный срок службы. Гораздо больше, чем ALPS16

Напряжение диапазон:+ 20 ~ + 70 в, (соответствует AC15v-55v);Оптимальный рабочий диапазон:+ 35 ~ + 50 в, (соответствует AC25v-38v);

Метод отладки:Плата имеет только один Регулируемый Многофункциональный поворотный потенциометр для каждого канала, чтобы регулировать колыбельный ток силового транзистора. После завершения сварки пластины регулируемый потенциометр вращается против часовой стрелки (0) при включении питания. Для проверки электричества, подтвердите, что воспроизведение не является проблемой, затем медленно по часовой стрелке регулировочный потенциометр, обнаруживает напряжение 0,22 Ом (например, 44мв, статический 200мА, при измерении мощности mV трубки на выходе E файла также может быть), ток колыбельности регулируется до требуемого значения. Примечание: Из-за воздействия температуры отзывы, с радиатором повышение температуры, статическое электричество будет опускается вниз немного, нужно для тестирования, отладки.

Рабочее состояние:Последний сценический Усилитель мощности доска статическое электричество может быть отрегулирован таким образом, чтобы получить идеальное качество, используйте магазин поддержки радиатора в 48 блок питания, каждый из рекомендованных трубка регулировки для 100mA; в 35 V блок питания, рекомендуемый ток колыбельности до 150 мА.В случае трансформатора, температуры радиатора, насколько это возможно, чтобы настроить статическое электричество бар, почувствуйте класс усилителя (теплый, прозрачный, хороший контроль) движущегося шарма!

Готовая плата Цена:ПлатаСварка, отладка, проверка звука готовой продукции (за исключением переключателя на картинке и потенциометра ALPS)Вы можете использовать руку, вентиляторы. Обработанная пластина статическое электричество Регулировка является начальной 100мА, вентиляторы могут в соответствии с их собственные трансформаторы, радиатор, статическое электричество Регулировка напряжения. Поддержка 63V10000UF конденсатора, Bluetooth 4 приемный модуль, пользовательский алюминиевый радиатор. Характеристики всей платы: 180 широкий X168 длинный X74 высокий, просто подключите блок питания и вход и выход для завершения производства

Примечание: Этот продукт находится в установке платы усилителя мощности и ввода в эксплуатацию с радиатором (за исключением переключатель на плате и потенциометра ALPS, рынок чипов UPC1342V был отменен тест на разборку)

ELNA конденсатор с алюминиевой крышкой, является LP5 серии. Фактическая серия аудио также более устойчива к прослушиванию, более комплексна, чем серия NOVER, единственный обязательно показать перед вами не черная Пирамида

Профессиональный модуль Bluetooth 4, очень простой в использовании звук

Оптический патч-корд модуль драйвера и Toshiba 2SC5200 SA1943

См. следующую схему для подключения детали источника питания, в которой 12 V независимая обмотка поставляется в защитную часть
