BSIDE DSO138 2.4in TFT карманный размер цифровой осциллограф комплект diy части ручной+ акриловый DIY чехол оболочка для DSO138

Описание

Описание:

Тип товара: сумка-мешок

Максимальная частота дискретизации в реальном времени: 1 Msps
Точность: 12Bit
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)
Входное сопротивление: 1 MOmega
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC/AC/GND
Горизонтальный диапазон временной базы: 10 MUS/Div-50 s/Div (1-2-5 прогрессивный способ)
Напряжение питания: 9 В постоянного тока
Размер печатной платы: 117*76 мм/4,6*3 дюйма
Размер экрана: 52*40 мм/2 * 1.57in
Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in
Вес посылка: 119 г/4,21 унций

Посылка включает в себя:

1 * DIY чехол для DSO138
1 * прозрачная коробка
3 * Руководство пользователя (на английском языке)

Примечание:

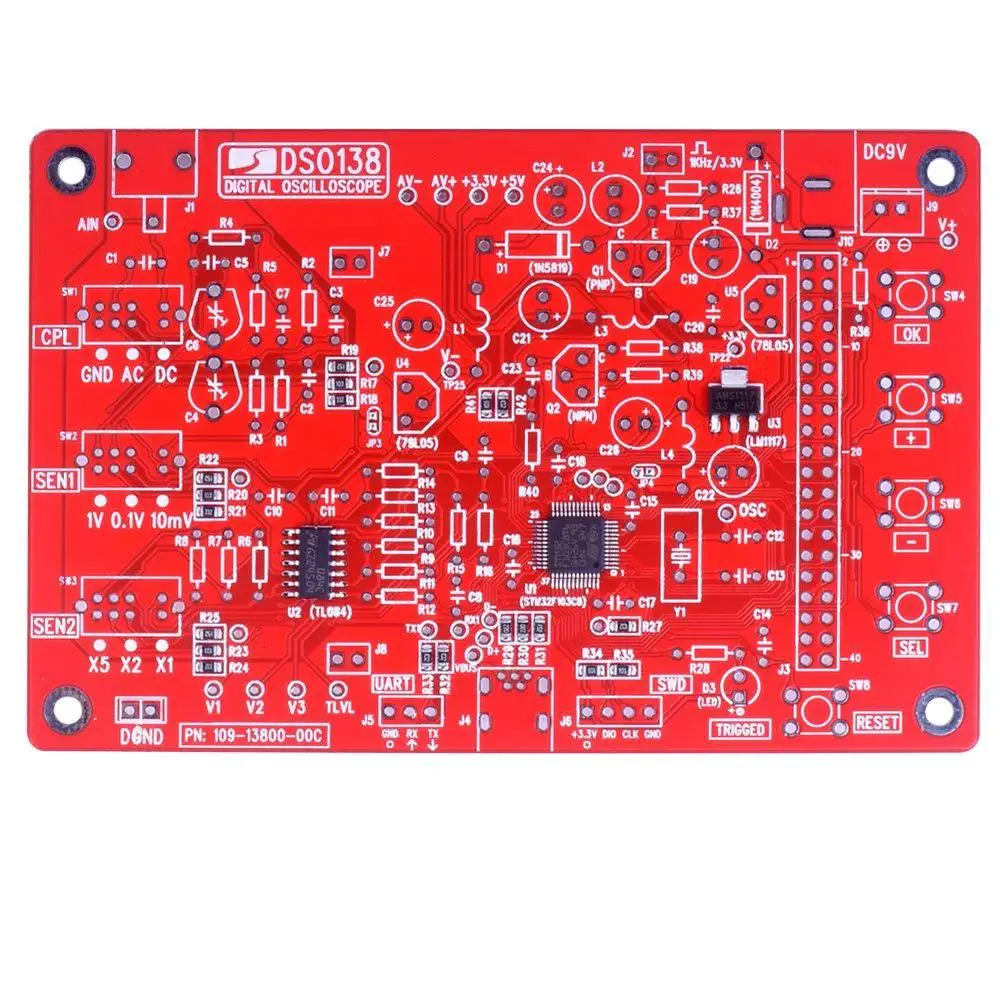

В этом комплекте используется процессор ARM Cortex-M3 (STM32F103C8), и в комплект входит цветной экран TFT диагональю 2,4 дюйма, can

Используется в качестве контрольной платы.
Может быть вторичная Разработка на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.
С цифровым дисплеем с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.
Доступны подъемные или падающие края триггера.

Возможна погрешность в 1-2 см из-за измерений вручную, пожалуйста, примите во внимание. Отклонение цвета может отличаться из-за различных настроек монитора.
