Описание

Описание:

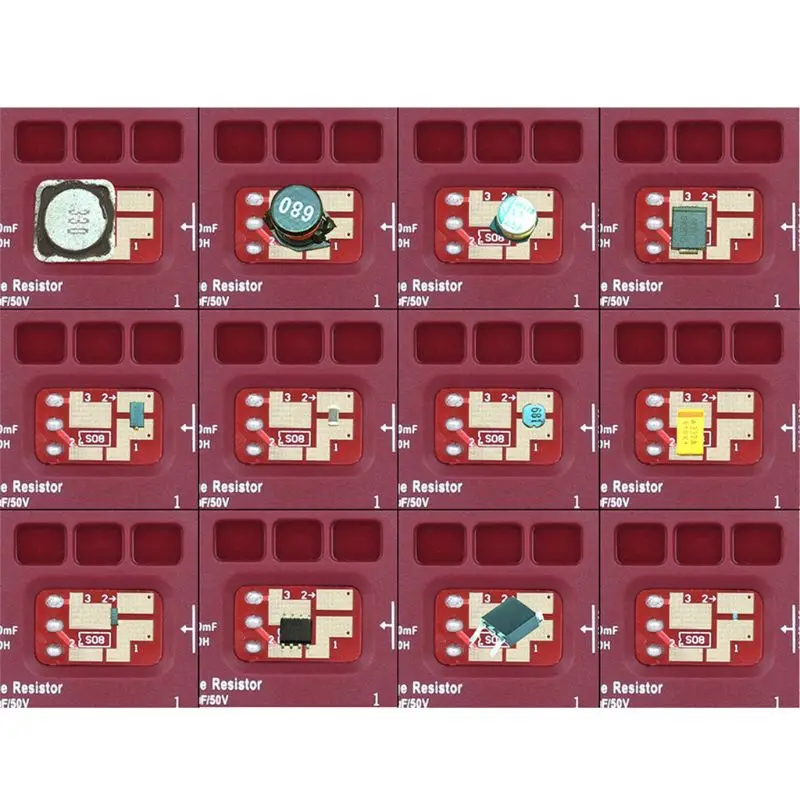

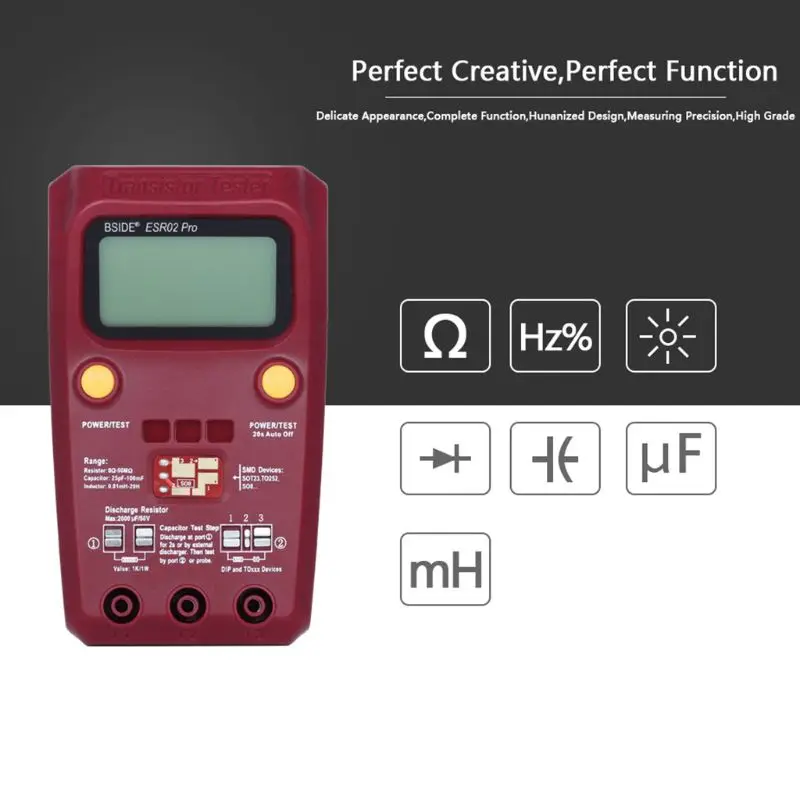

Этот счетчик является небольшим инструментом для инженера, электронного обслуживания и завода. Очень легко тестировать подключаемые и SMD устройства, он также может проверить различные виды диодов, триодов, тиристоров, МОП-транзисторов, возможность анализа типа устройства, полярности pin, выход HFE, напряжение клапана, соединительная емкость FET.
Примечания:
Перед испытанием конденсатора, обязательно разрядите его, в противном случае это может повредить внутреннюю цепь

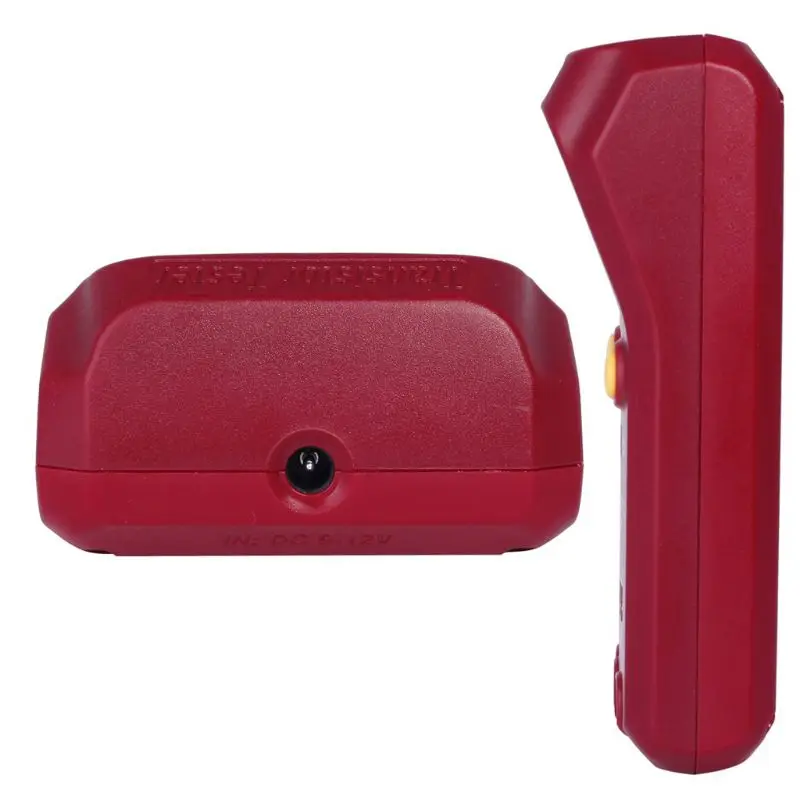

При использовании источника питания постоянного тока, пожалуйста, выберите адаптер постоянного тока 9-12 В (включая 9 В и 12 В)
Он питается от 1 шт 9 в 6LR61 батареи, когда мощность батареи ниже 6 в, пожалуйста, замените его на новый
Параметры:
Резистор: 0-50 м ом Разрешение: 0,01 Ом
Конденсатор: 25pF-100mF Разрешение: 1pF
Индуктор: 0,01 mH-20 H Разрешение: 0.01mH
Конденсатор ESR: 2uF-50mF Разрешение: 0,01 Ом
Инструкции по использованию:
Нажмите «POWER/TEST», чтобы включить и начать тест, несколько измерений могут быть повторены с помощью этой клавиши, автоматическое выключение через 20 секунд после измерения

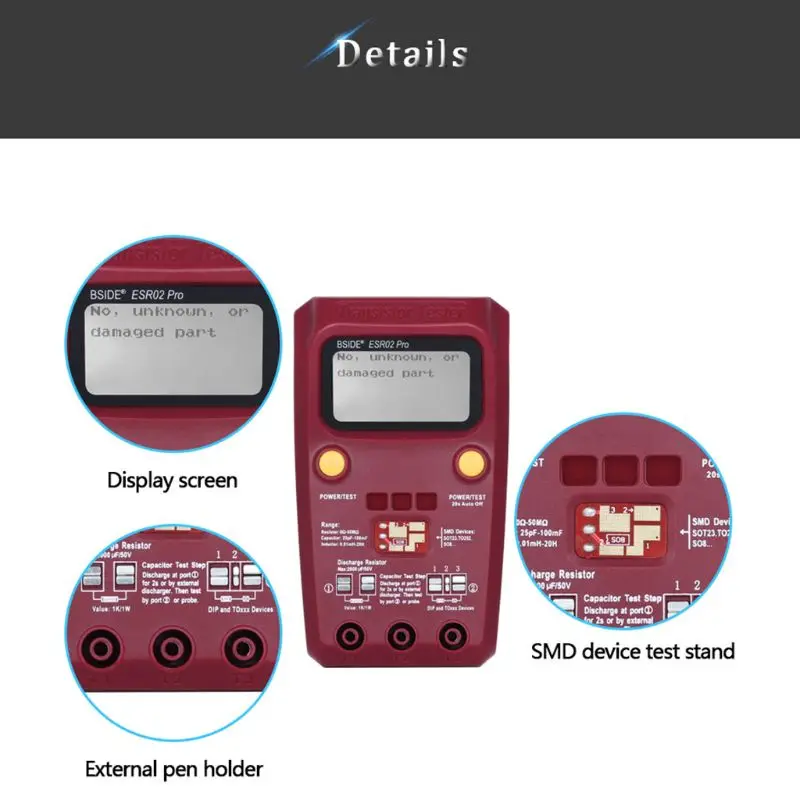

Предоставьте три вида гнезда, каждый разъем pin 1, pin 2 и pin 3 подключены
Есть Таблица "типичное значение ЭСР электролитического конденсатора" сзади, это только для направляющих, это типичное значение для стандартного класса электролитического конденсатора при комнатной температуре
Калибровка:
Короткий тестовый контакт 1, 2, 3 вместе и нажмите кнопку "POWER/test", затем экран подает запрос на ввод калибровки, нажмите кнопку снова в течение 2 секунд для подтверждения.
Через несколько секунд экран предлагает отсоединить pin 1, 2, 3, отпустите их и дождитесь окончания калибровки
Посылка Вес: 0,25 кг

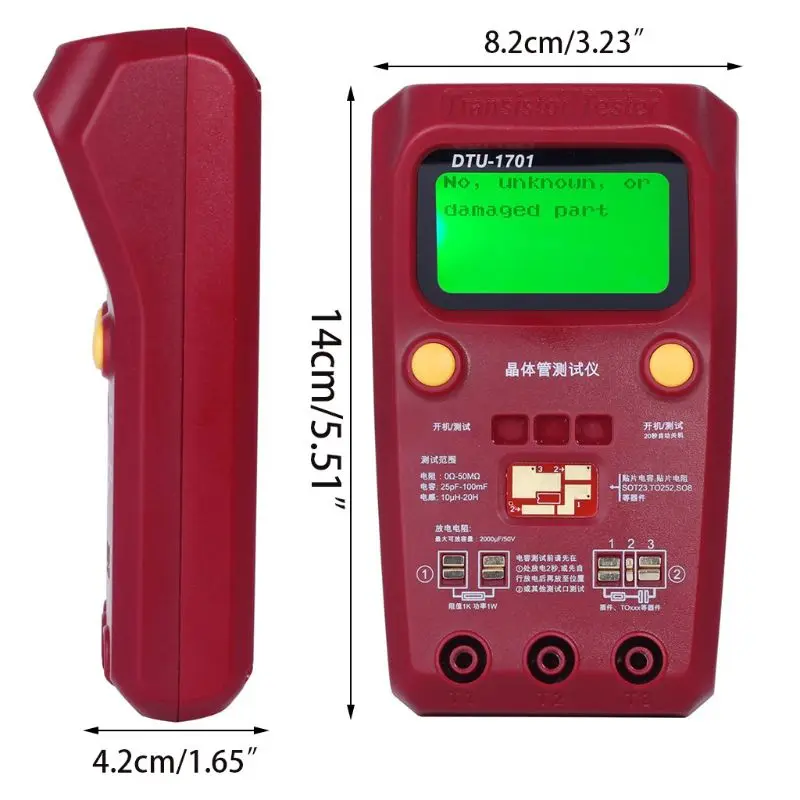

Размер посылка (Д x Ш x В): 17,50x10,00x6,00 см/6,89x3,94x2,36 дюймов
Посылка в комплект входит:
1 х ESR02 PRO цифровой тестер транзисторов
1 х Руководство пользователя на английском языке
