Описание
 |

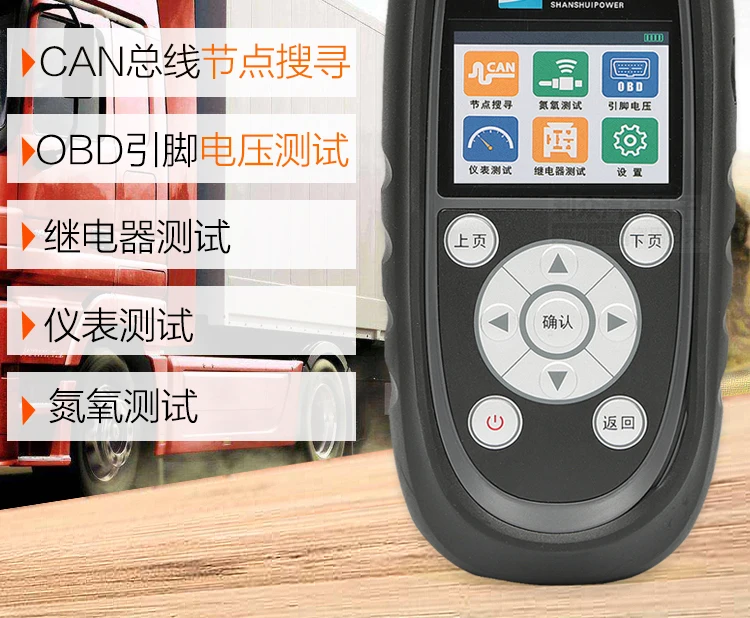

五 大 功 能
一, CAN总线节点搜寻
可以通过OBD接口, 查找到CAN总线上的设备, 找到丢失的节点. 操作方法如下:
第一步:
主测试线与主机连接, 另一端与车辆检测端口OBD16相连.
第二步: 点击节点搜寻
提示: 如果OBD检测端口没有24V/12V电压. 请为主机插入24V/12V电源.
● 线束正常连接, 机器会显示正在搜寻. 等待几秒钟, 机器会自动搜寻到车辆无故障的CAN模块.
二, 氮氧检试
无需拆卸, 只需轻轻动下手指, 就可以判断氮氧传感器是否损坏.
第一步:
主测试线一端与主机连接, 另一端与氮氧传感器连接.
第二步: 氮氧传感器加热
提示: 氮氧传感器自身需要加热, 才能准确测量氮氧的浓度和氧浓度, 所以需要外接电源, 或者借用电瓶的电源.
第三步:
● 连接氮氧传感器, 选择24V或者12V电源.
● Выберите подходящую модель
注意: 请确认氮氧传感器供电为24V/12 V, 选择错误会损坏氮氧传感器, 如未接电源会提示: 请插入24V电源.
如果CAN线连接不好, 或者氮氧传感器出现问题, 会出现未找到CAN信号.
第四步:

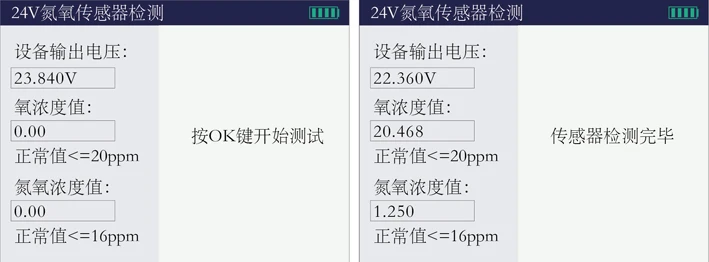

● 连接完好点击确认按钮, 点击进入测试氮氧传感器. 60秒后显示氮氧的浓度和氧浓度, 如果氮氧传感器损坏, 机器会报出相应的故障码.
三, 仪表测试
该功能主要是对CAN仪表进行测试, 快速检查出仪表是否损坏.
第一步:
连接OBD诊断接口, 点击 "仪表测试" 图标
第二步:

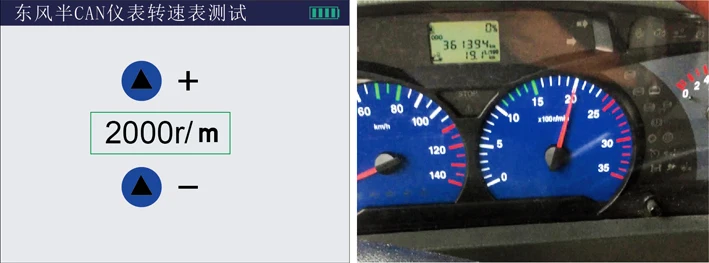

选择相应菜单如 "东风半CAN仪表", 然后点击要测试的项目如 "转速表".
客户根据仪表的变化情况判断仪表好坏.
四, OBD引脚电压测试
主要对OBD诊断接口的16个针脚电压进行测量, 同时对K线和CAN线的位置作出判断.
● 连接OBD诊断接口, 点击OBD "引脚电压" 图标.
五, 继电器测试
可以直接判断, 车辆继电器线圈以及继电器触点的好坏.
第一步:

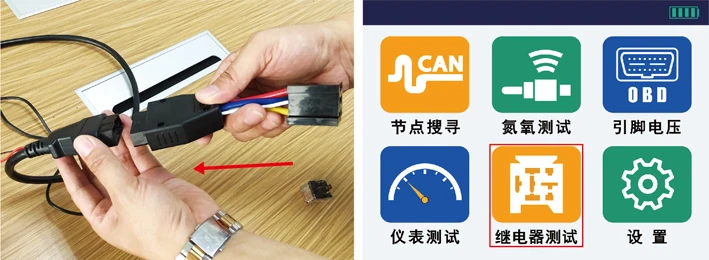

请将要检测的继电器插入接口, 然后点击 "继电器测试" 图标.
第二步:
选择相应的菜单, 如: 24V-4 脚继电器测试, 显示结果如下图所示:
