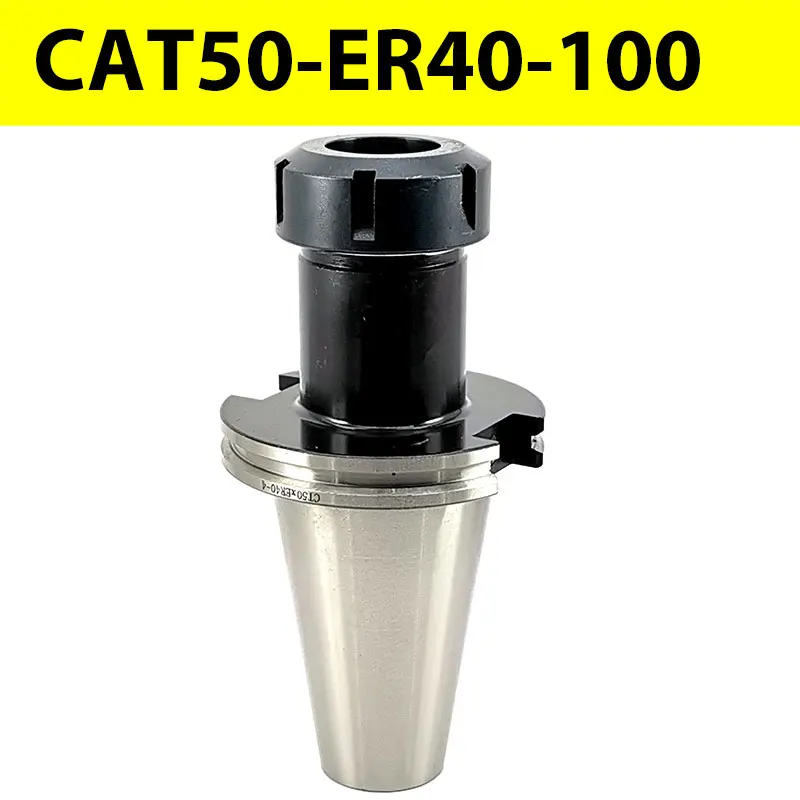

CAT CAT50 инструменты CNC станок держатель инструмента ER ER32 ER40 цанговый патрон металлический сверло патрон режущий инструмент фреза 1 шт

Потому что CAT50-ER32 такой же, как ER40, но Цанга и гайка, поэтому мы не можем сделать фото, чтобы показать. Если вам нужен Тип ER32, выберите только SKU CAT50-ER32UM-70 (2,76 ")

Примечание:

1. Включает в себя держатель инструментов (включая гайку) 1 шт.2. Цена не включает в себя Натяжные шпильки, за исключением местных таможенных пошлин покупателя3. Если у вас нет каких-либо новинок или инструкций, мы по умолчанию указываем стоимость таможенной декларации на вашу сумму оплаты.4. Пожалуйста, убедитесь, что ваша информация верна, чтобы вы могли успешно получить ваш заказ.

Работа с ER орехами и цангами

Если вы посмотрите вниз ствол (резьбовая часть) гайки, вы заметите Эксцентричное кольцо наВерх ниток. Это называется "кольцо экстрактора" по причинам, которые скоро станутОчевидно.

Чтобы положить цанги и гайки вместе, трюк состоит в вставке цанги, чтобы кольцевойПаз пронизывает кольцо Экстрактора и коническая вершина обода Коллет сидений правильно вКоническая полость гайки.Это легко сделать, нагнув Коллет в гайку и толкая его через кольцо экстрактора доВся Верхняя часть цанги находится над кольцом.

Теперь нажимайте на дно цанги, пока Цанга не попадет полностью, и линии вверх, гайка.По мере того как Цанга переходит в правильное выравнивание, вы будете слушать и чувствовать заметный щелчок, указывая, чтоВерх цанги надежно закреплен над кольцом экстрактора.

Гайка/Цанга в сборе теперь можно прикрутить на шпиндель, загруженный одним из этих большихОсадок и готов к использованию.

Обратите вниманиеНикогда не активировать (включить) Шпиндель без инструмента надежноКрепится внутри цанги, и гайка правильно затягивается.Невыполнение этой простой меры предостережения может привести к повреждениюК шпинделю, цангу, гайку и любому несвоевременному BYSTANDER.

Удаление цанги из гайки также довольно легко.1. Выньте гайка/Цанга из шпинделя и удалите все биты с отверстия Колле ("DUH" вы скажите, но вы будете удивлены!).2. Сжимайте гайку одной рукой, наклоняйте цанги по мере того, как он будет идти с другой.3. Поддерживая давление на цанги, поверните гайку, пока вы не услышите/не почувствуете щелчка.4. "щелчок" означает, что верхний обод желобка полностью выскочила из кольца Экстрактора и Цанга можно удалить изГайку. Примечание: с новой гайкой или цангой, возможно, необходимо также нажать на верхней части цанги большим пальцем, когда вы скручиваете гайкуДостигнуть разъединения.
