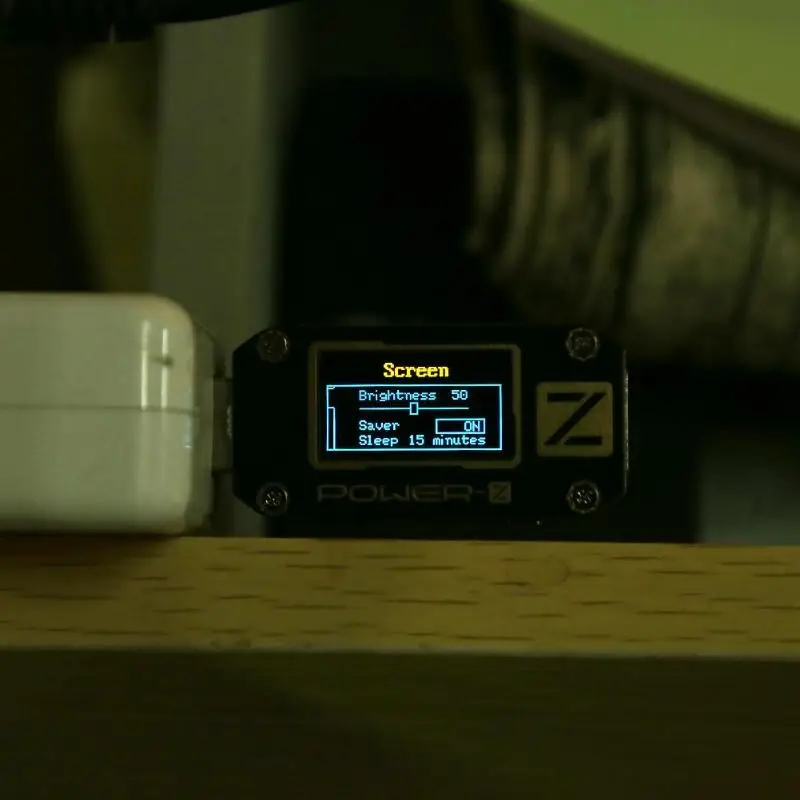

ChargerLAB POWER-Z USB тестер PD Напряжение Ток пульсация двойной тип-c метр

Описание

ChargerLAB Мощность-Z USB тестер PD цифровой Напряжение и пульсации тока двойной Тип-C KM001 метр Индикатор портативного зарядного устройства
Особенности:
1. высокоточное измерение: напряжение и ток ADC специальный чип с типичной точностью 0.02% погрешность измерения и Типичный температурный дрейф 10ppm лучше, чем MCP3421. В то же время, типичный резистор забора высокого качества с типичным смещением температуры 20 ppm и силой 3 W интегрирован для того чтобы обеспечить точность тока. Максимум может достигать ошибок чтения 0.01%.
2. высокая скорость измерения: при обеспечении точности, напряжение и текущие данные собираются каждые 10 мс, в 10 раз быстрее, чем у однорангового производителя, и высокая скорость используется для проверки выходной пульсации, скорости отклика, шума и других данных.
3. Испытание на пульсацию: аналогично функции осциллографа, но по сравнению с скоростью осциллографа не то же самое, может удовлетворить ежедневные Общие требования, может протестировать ниже 50 Гц пульсация.
4. Кривая Off line: встроенная память большой емкости, в общей сложности 5 групп, каждая группа может записывать 50 часов. Эта функция может проверить кривую зарядки электрического оборудования, и интервал хранения может быть установлен.
5. верхний монитор мощное программное обеспечение связь ПК, онлайн-данные, автономное управление данными, калибровка, обновление прошивки в одном, и без привода, подключи и играй. Pro версия может также протестировать протокол PD2.0, контролировать данные на линии CC и декодировать дисплей, такой как запись Mac компьютер рукопожатия, в общей сложности 10 пакетов, каждое содержимое пакетов данных может быть восстановлено в текстовом виде, что очень подходит для разработки технологии.
6. Проверка протокола контроля качества: можно обнюхивать, поддерживает ли интерфейс USB мобильного питания или зарядного устройства протокол быстрой зарядки QC2.0 или 3.
7. тестирование протокола PD: инструмент от PD связи физического чипа, в дополнение к Pro версии может быть захвачен в программном обеспечении связь ПК, стандартная версия может также контролировать и нюхать интерфейс USB мобильного питания или зарядного устройства для поддержки протокола PD2.0.
8. богатый интерфейс: инструмент интегрирован с 6 портов USB, один для HID связи и независимых источника питания, два TYPE-C USB в форме пара для тестирования TYPE-C линии передачи данных и PD связи, удерживайте входную линию Micro USB для проверки старой стандартной линии передачи данных, И другие два интерфейса типа TYPE-A-это общий тестовый интерфейс.
Параметры:
Мастер IC: CortexTM-M3 72 МГц
Дисплей: OLED 128X64 50 Гц (обновление 50 раз в секунду)
Теоретический срок службы внутреннего хранения: около 30 лет случайный алгоритм хранения
Рабочая температура: 0-40 ℃
Порты: USBA, Micro USB, TYPE-C
Максимальная погрешность при Дрифте в течение года: ± 50 ppm
Размер: 62x24x12 мм/2,44x0,94x0,47''
Вес: 16g
Тип питания: HID порт: 5 В, другие порты: 3,7-24 В
ВЫСОЧАЙШЕЕ выдерживающее напряжение любого порта, кроме HID: 24 В
Рабочий ток: 4-15 мА в режиме ожидания 3 мА @ 5 В
Тест-анализатор QC2.0 QC3.0: Поддержка
Связь PD sniffer: Поддержка версии Pro для поддержки захвата протокола PD2.0
Типичное сопротивление контакта интерфейса: TYPE-C к TYPE-C 28 МОМ TYPE-A к TYPE-A 30 мОм
Оценка сопротивления линии: Поддержка
Off line data: 2560X5 group поставляется с 512 KBIT специальной памятью.
Примечание:
Пожалуйста, позвольте 1-3 мм отличается из-за ручного измерения.
Из-за разного дисплея и разного света на картинке может не отображаться фактический цвет изделия. Спасибо за понимание.

1 x USB PD тестер
1 х USB кабель
