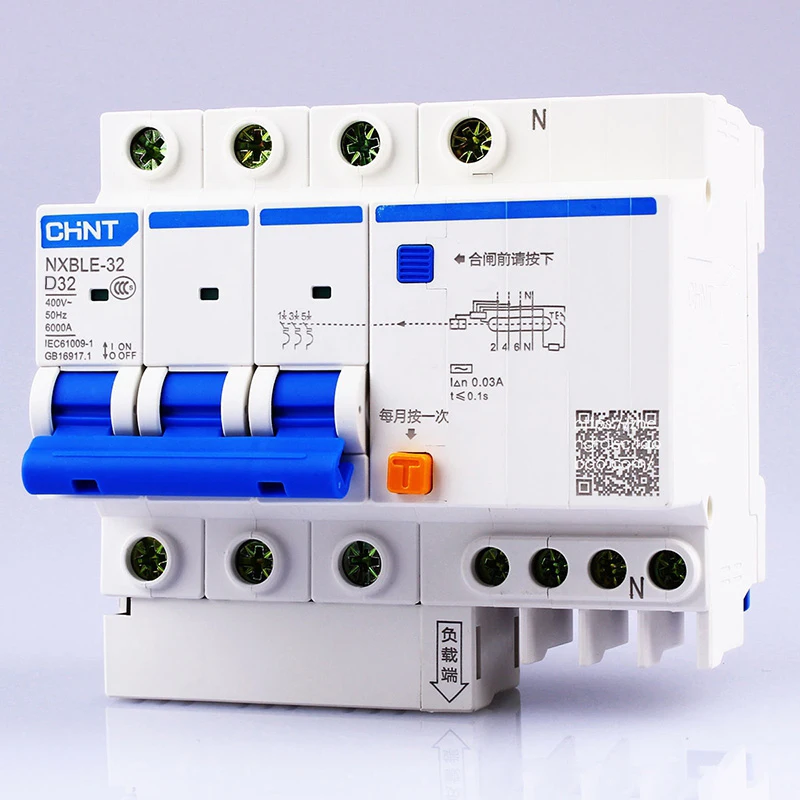

CHINT AC230/400 V NXBLE-32 3P+ N устройство остаточного тока 6 10 16 20 25 32A электромагнитный выпуск Тип D защита от утечки земли

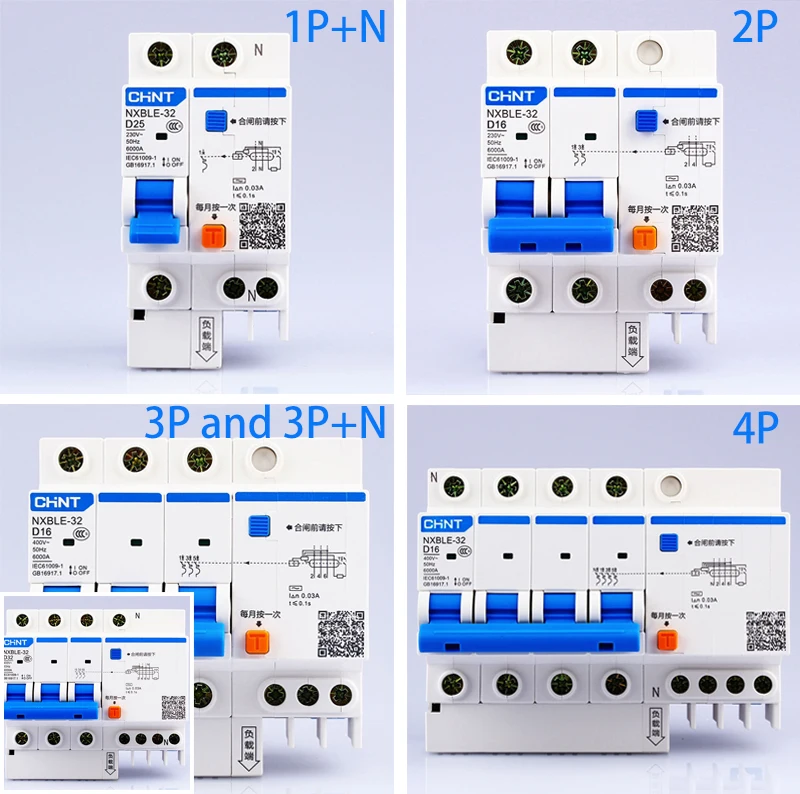

NXBLE-32 1 P + N type D LINK

NXBLE-32 2 P type D LINK

NXBLE-32 3 P type D LINK

NXBLE-32 3 P + N type D LINK

NXBLE-32 4 P type D LINK

Световая цепь типа C ПЕРЕКЛЮЧАТЕЛЬ

1. Соответствует стандартам

ГБ/т 16917,1, IEC61009-1

2. Отвечающих требованиям сертификации

CCC, CE

3. Основные функции

Защита от перегрузки, защита от короткого замыкания, положительная изоляция, работа по остаточному току

4. Технические параметры

Номинальный ток: 6A, 10A, 16A, 20A, 25A, 32A;Номинальный остаточный Рабочий ток: 0.03A, 0.05A, 0.075A, 0.1A, 0.3A;Номинальное напряжение: 230 В ~ (1 P + N, 2 P), 400 В ~ (3 P, 3 P + N, 4 P);Частота: 50 Гц;Тип электромагнитного высвобождения: DКоличество полюсов: 1 P + N, 2 P, 3 P, 3 P + N, 4 P;Срок эксплуатации: 20000 циклов;Срок службы: 10000 циклов;Номинальная способность к разрыву короткого замыкания (Icu): 6000A;Разрывная способность короткого замыкания (Ics): 6000A;Номинальное импульсное выдерживаемое напряжение (Uimp): 4 кв.

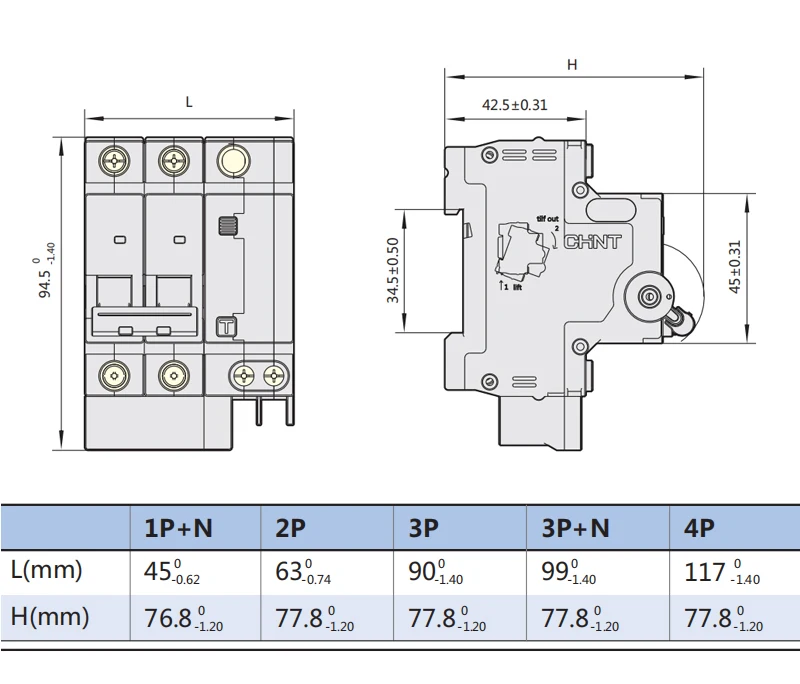

5. Размеры и размеры установки

Высокое качество терминалы

Сильная электропроводность, не легко окисляется, длительный срок службы

Окно визуализации

Зеленый выключен, красный включен

Параметры

1. Модель продукта2. Индикатор включения/выключения3. Отключающая способность4. Amphenol разъем5. Индикатор утечки(Нажмите перед включением)6. Схематичный рисунок7. Безопасность qr-код8. Тесты кнопка9. Огнезащитная оболочка

Внутренняя структура

1. Биметаллический лист защиты от перегрузки2. Свяжитесь с группой3. С механической блокировкой4. Высокоскоростная система дугового тушения5. Защита от короткого замыкания электромагнитное путешествие

Руководство по установке

1. Нажмите на направляющую 3,5 мм2. Зажим направляющей с застежкой

Холостого хода инструкция

1. Нажмите на индикатор утечки2. Включите

Подходит для следующих случаев:

Автоматический выключатель и защита от утечки выберите

1. Главным переключателем бытовой распределительной коробки является, как правило, 32A-63A мини-выключатель или защита от утечки автоматический выключатель, который может отключать фазовую линию и нейтральную линию в то же время2.10а-16А миниатюрный автоматический выключатель Обычно выбирается для освещения цепи3. Разъем цепи обычно выбирает 16A-20A защита от утечки автоматический выключатель

Ток переключателя выбирается в зависимости от мощности оборудования

1. Формула расчета = мощность/напряжение * 3 (ток удара)2. Например: 3000 Вт оборудование 380 В напряжение выберите автоматический выключатель, 3000 Вт * 3 (импульсный ток)/380 В (23,68 А; 25А, мы выбираем 25А автоматический выключатель или автоматический выключатель утечки

Как выбрать тип C и тип D электромагнитное путешествие

Диапазон длительной задержки действия типа C составляет 5-10 дюймов;Диапазон действия с длительной задержкой типа D составляет 10-12 дюймов (в-номинальный ток переключателя)Тип C используется в областях нагрузки на светильник, таких как контроль распределения и светильник ing. тип D может быть использован в местах запуска большой нагрузки, таких как запуск двигателя, может избежать оборудования после запуска мгновенного тока слишком большой, чтобы вызвать ненужные перегрузки переключатель поездки.

Не может быть выключен

1. Является ли порт нагрузки короткой схемой2. Сбой рабочего механизма3. Номинальный ток выключателя не соответствует току нагрузки

Высокая температура

1. Винт проводки болтается без затягивания провода2. Выбранная площадь сечения провода слишком мала, провод слишком тонкий

Не отключается при коротком замыкании

1. Выбранный выключатель не соответствует условиям работы нагрузки

Не нужно подсоединение к электричеству

1. Слишком мало свинцовой головки зачистки2. Винт проводки болтается без затягивания провода
