ЧПУ роторный индексный стол h-типа ось B ось, 4-я и 5-я ось вращения для ЧПУ маршрутизатор машина# SM614@ SD

Гравировальный станок с ЧПУ поворотный стол H стиль A ось B ось, 4th

& 5th ось вращения

Параметры:
1. Размеры (мм): 140*490*130 (В * Д * Ш)
2. 4 оси, 5 оси Передаточное отношение: 1:6 (1200 импульсов/оборотов) Синхронизация редуктор.
3. Высота поворотного патрона 17,3 мм
4. Нагрузка на обработку: 15 кг
5. Шаг-моторы: Nema23 57*56 2-фазный
6. Нержавеющая ступенчатая люфт и синхронный люфт
7. Полировка и анодная окислительная крышка
8. Внешний вид анодированного лечения ржавчины

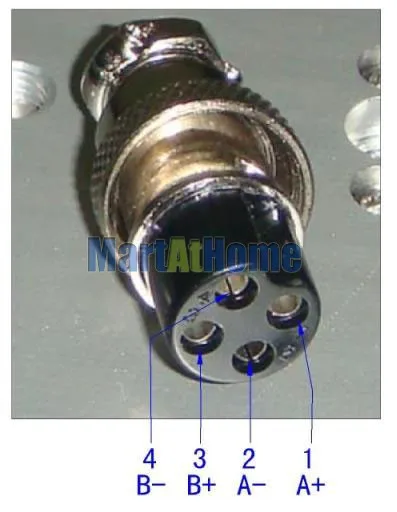

9. 4-контактный авиационный разъем 1 = A +, 2 = A-, 3 = B +, 4 = B-
Инструкции по установке MACH3: 1 градус, требуемый пульс
Формула: 360/Разделенный Шаговый угол * привод * Передаточное отношение/360 = мач3 пульс

Электрические свойства (температура окружающей среды Tj = 25 °C):
Вход мощностьИсточник питания постоянного тока 12-24 В
Шаговый двигатель работает1200 импульсов/360 градусов
Подход2-фазный 3A езды на автомобиле
ВесОколо 8 кг

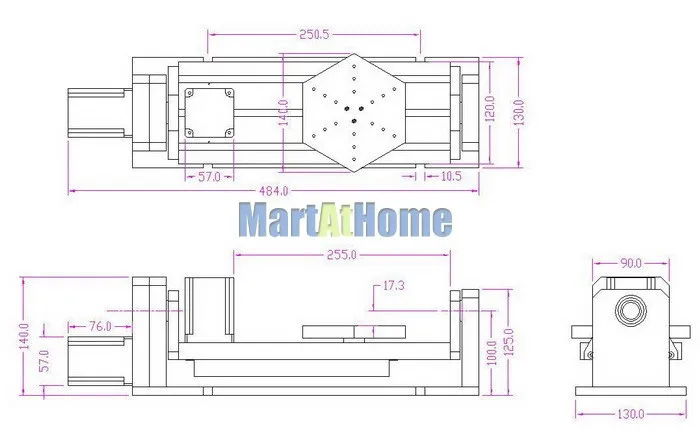

Рисунок:

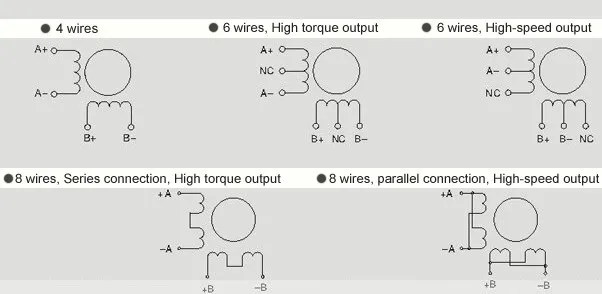

Проводка:

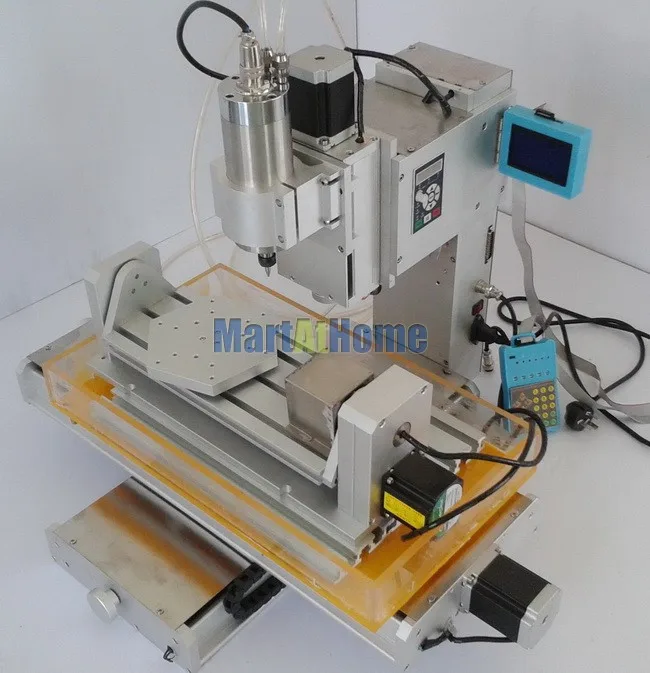

Образец:
