Чувствительный цифровой 4 в 2 из электронный виртуальный флип-книга 2 способ большой переключатель нагрузки контроллер

Описание продукта:

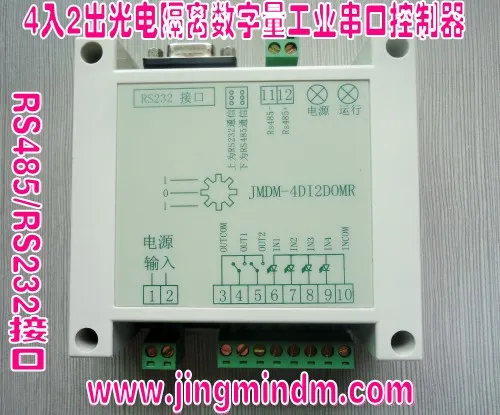

1. JMDM-COM4DI2DOMR промышленного класса, высокая производительность микро-однокристальная программируемый логический контроллер самостоятельно разработанных Shenzhen Jingmin цифровая печатная машина co., Ltd., также называется 6 цифровых (I/O) Серийный контроллер.

2. Есть 4 канала полностью оптической изоляции цифрового входа, 2 канала оптической изоляции и реле контроля изоляции. Защита от электромагнитных помех прочнее. Максимальная нагрузка каждого канала составляет AC220V * 10A, DC24V * 10A и RS485/RS232 интерфейс является опциональным.

3. Точка входа:

Он может использоваться для сбора цифровых сигналов переключателей, таких как инфракрасные сенсорные переключатели, фотоэлектрические сенсорные переключатели, бесконтактные переключатели, датчики Холла и т. д., или Обнаружение непрерывности сигнала цепи постоянного тока.

Функциональные характеристики

1. рабочий Источник питания: DC24V 1A (или AC18V 1A), также может быть настроен на DC12V 1A (или AC12V 1A); контроллер поставляется с выпрямителем цепи, вход не является положительным или отрицательным, таким образом, источник питания постоянного тока является общим. 2, 8-битный высокопроизводительный отдельный-чип управления;

3, 2 вида интерфейса связи опционально: Есть два коротких Контурные колпачки, вы можете выбрать RS232 или RS485 связь, установив эти два коротко-контурные колпачки; 4. контроллер рабочий индикатор состояния: два светодиодный свет соответственно отображения мощности и Бег статус;

5, 2 выхода реле: фотоэлектрическая изоляция и реле контроля изоляции два изолированный выход, анти-помехи способность прочнее, пассивная сухая форма контакта, может непосредственно контролировать максимальное напряжение 220 В переменного тока, максимальное напряжение постоянного тока 24 В; Максимальный выходной ток каждого канала 10А, Состояние выходного порта можно считывать обратно; 6, 4 канала оптически изолированного цифрового входа, диапазон входного напряжения цифрового входа составляет 3,3 В-24 В; входной ток 5-10 мА; Вход датчика может использоваться для обнаружения различных внешних сигналов, таких как Фотоэлектрические Цифровые входные устройства, такие как датчики, Инфракрасные датчики, датчики Холла, бесконтактные переключатели и переключатели пробежки

7, 2 вида интерфейсов связи являются дополнительными: 1 Интерфейс RS485 и 1 интерфейс RS232 являются дополнительными; 1 стандартный последовательный интерфейс RS232 (anti-15KV электростатического удара), может общаться с ПК и другими хост-компьютерами для создания большой системы связи программа может быть загружена непосредственно через интерфейс RS232, Без необходимости горелки, чтобы облегчить модификацию и обновление Программы; 8. стабильность системы: защита от молнии и Электростатическая защита цепи питания, релейный выход с использованием высокочастотной фильтрации цепи, в результате чего минимальная гармоника; сделать систему чрезвычайно стабильной и чрезвычайно долгой работы;

9, 3 методы работы: Поддержка самостоятельного управления (одночиповый C язык KEIL C программирование), RS232 последовательный порт мониторинга, RS485 последовательный порт мониторинга тремя способами; 10, стабильность системы: промышленная Защита от молнии, анти-сильные электромагнитные помехи, высокая надежность, без сбоев.

11. Цифровой индикатор состояния работы: каждый цифровой вход и выход имеют световой индикатор для облегчения наблюдения рабочего состояния точка входа. 12. Размеры: длина, ширина и высота: Корпус: 115 мм × 90 мм × 40 мм; Печатная плата: 91 мм × 85 мм × 22 мм;

Использование

1. он может контролировать выход переменного/постоянного тока 0 ~ 24 В диапазон напряжения или постоянного тока 0 ~ 24 В диапазон напряжения, такой как контактор переменного тока, цилиндр, Соленоидный клапан, реле, нагревательный провод, обычный мотор, электрическая лампочка, светодиодный свет, обычный мотор и т. Д. открытие и закрытие нагрузки; 2. Слабый ток может контролироваться для управления переключением различных мощных электрических нагрузок переменного тока;

3, может последовательный порт дистанционного обнаружения и управления электростанциями в реальном времени, автоматических цветочных мастерских и других производственных площадей, удаленных компьютерных комнат и другого оборудования, освещения, мощности, аудио, видео, электронное управление доступом открытие и закрытие, устранение труда ручной работы, экономия затрат на работу; 4 он может быть использован в интеллектуальном интерактивный мультимедийный индустрии, таких как Виртуальная воздушная флип-книги, виртуальный настольный теннис и другие Проекционные интерактивные игры, выставки, световое и теневое взаимодействие, светодиодный интерактивные выставки и т. Д.

5, используется для компьютерного Центрального управления зданиями, рекламой, стадионами и другими видами промышленности, такими как освещение, аудио и другое мультимедийное оборудование, интеллектуальный контроль выключателей бытовой техники, различные Компьютерные периферийные переключатели; 6, для различных распределенных систем управления, удаленных модулей IO, системы дистанционного управления

7, используется для различных песчаных столов, зданий, мостов и других моделей управления освещением. 8. Контроллер имеет четыре оптически изолированных цифровых входа и два релейных выхода, которые могут создавать некоторые небольшие системы управления для последовательной связи и экспериментов.

Конкретные варианты использования

Конкретные варианты применения:

1) RS232 сбор данных на поле, RS485 удаленный сбор данных, удаленный мониторинг и контроль случаев широко используются для промышленных или коммерческих сторон цифровых сигналов;

2) широко используется в интеллектуальном интерактивный мультимедийный индустрии: Виртуальная книжка-книжка, воздушная книга-книжка, электронная книга-книжка, пустая книга-книжка, волшебная книга-книжка, виртуальная электронная книга-книжка, электронная книга-книжка, интеллектуальное мультимедийное управление стеной, светом и тенью интерактивное управление, светодиодный интерактивный контроль, Виртуальная система контроля потока и другие рекламные приложения, приложения выставочного зала; можно использовать в качестве интеллектуального мультимедийного контроллера, интерактивный мультимедийный контроллер, проекционный интерактивный контроллер, интерактивный контроллер света и тени, светодиодный интерактивный контроллер, Интеллектуальный центральный контроллер, виртуальный воздушный электронный интеллектуальный мультимедийный контроллер

3) широко используется для контроля доступа в магазинах, гостиницах, компьютерных комнатах, электрических колодцах, лифтах и т. Д.;

4) широко используется для обнаружения непрерывности линии и проверки качества линии;

Выход точка использование:

Промышленный или гражданских аспектах управления 2-х канальный AC большую нагрузку переключатель оборудования управления, как, например, источник питания, бытовой техники, аудио и видео оборудование промышленной сфере оборудование, светодиодный точечно-матричный экран или мониторинг дисплей терминала оборудования, электромагнитный клапан, контактор, цепь переменного и постоянного тока или переключатель, И т. Д. Конкретные варианты применения:

1) компьютерное оборудование, гостиничный, комнатный выключатель питания, аудио-и видео переключатель оборудования управления;

2) приборы для умного дома;

3) Управление устройством через Интернет;

4) Реклама песочницы контроль освещения;

5) переключатель управления промышленным механическим оборудованием на месте, контактор переменного тока, электромагнитный клапан, асинхронный двигатель переменного тока и т. Д.

Разница с контроллером ввода/вывода серии JMDM:

Это самая маленькая система в серии JMDM различных контроллеров I/O MCU, которая используется для обучения и экспериментирования последовательного порт, связь MCU. Продукт имеет преимущества промышленной защиты от молнии, сильного электромагнитного помех, стабильного и надежного, экономичного компактного и практичного. Это с последующим JMDM-20DIOV2, JMDM-28DIOMT/MR, JMDM-4DI16DOMT, JMDM-40DIOMT/MR, JMDM-120DIOMT/MR и т. Д. Небольшое количество однокристальная промышленный серийный контроллеры после JMDM серии I/O промышленный контроллер.

Серийный протокол передачи данных

Скорость передачи: 9600;

Паритет: нет;

Бит данных: 8 цифр;

Стоп-бит: 1 бит контролирует одну точку вывода:

O (00,01, 0) E выключает первую точку вывода

O (00,01, 1) E включается первая точка вывода

O (00,02, 0) E выключается вторая Выходная точка

O (00,02, 1) E включается вторая Выходная точка

Первые две цифры в скобках-это адрес, средний-код инструкции, а последний-состояние выходной точки;

Управляйте всеми выходными точками:

O (00,05, 0) E выключает две выходные точки

O (00,05, 1) E включает две выходные точки

Первые две цифры в скобках-это адрес, средний-код инструкции, последний-состояние выходной точки; Команда чтения-точка входа:

O (00,06, 1) E требует, чтобы контроллер возвратился в состояние точка входа

Первые две цифры в скобках-это адрес, средний-код инструкции, а последний-флаг чтения;

Контроллер возвращает статус точка входа

II (00,0000)

II (00, 1111)

Первые две цифры в скобках на тот адрес, который указан, последние четыре цифры-это точка входа состоянии; чтения выходного сигнала команды;

O (00,08, 1) E требует, чтобы контроллер возвратился в состояние выходной точки

Первые две цифры в скобках-это адрес, средний-код инструкции, а последний-флаг чтения;

Контроллер возвратит статус выходной точки

Ввода-вывода (00,00)

IO (00, 11)

Первые две цифры в скобках-это адрес, а последние две цифры-точка входа. Настройка адреса: OA (00) E две цифры в скобках являются адресом контроллера, обычно колеблющимся от 00 до 99. Установка больше.

Спецификация

1, Рабочая температура:-10 ~ + 65 °C; 2, Температура хранения:-20 ~ + 80 °C;

3, влажность: 5 ~ 95% без конденсации; 4, энергопотребление (без внешнего оборудования): + 24В @ 0.5A (типичное значение);
