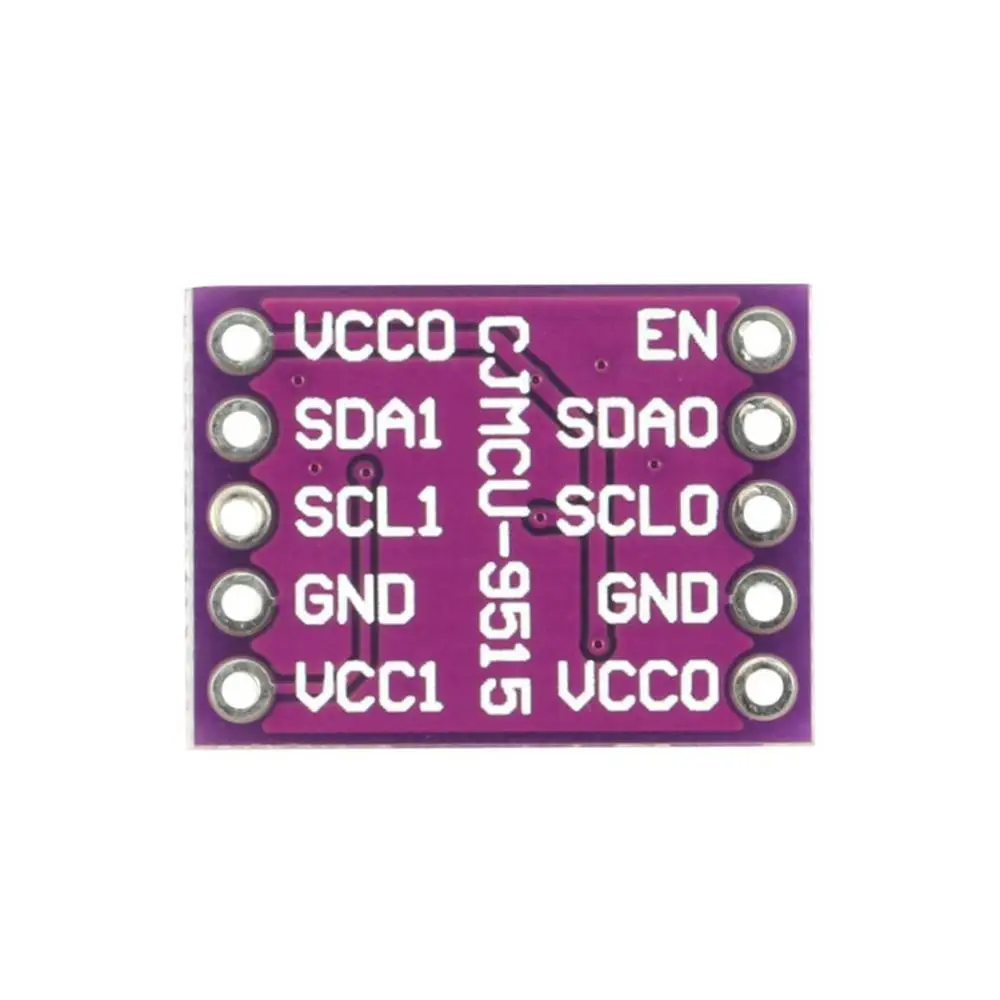

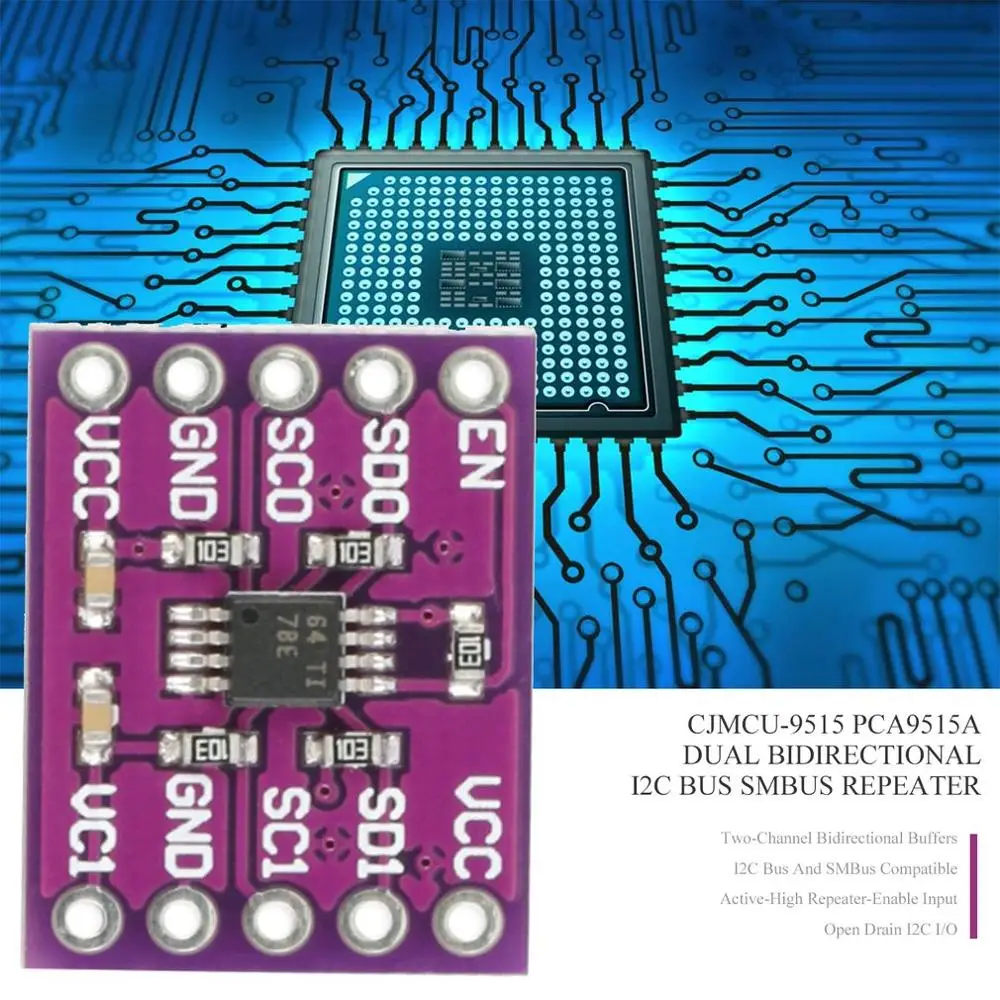

CJMCU-9515 2c модуль PCA9515A 400 кГц двойной двунаправленный ретранслятор модуль макетная плата SMBus повторитель

Особенности:1. Двухканальный двунаправленный буфер: Этот продукт содержит два идентичных двунаправленный открытый дренаж буферные схемы, которые расширяют 2c и похожие системы шины без ущерба для производительности системы.2. активный высокий включение (EN) вход и внутренний Пуск: PCA9515A имеет активный-высокий включение (EN) вход с внутренним импульсом, который позволяет выбрать, когда ретранслятор активен. Это может быть использовано, чтобы изолировать плохого работника при перезагрузке питания.3. мощность-up Цепь управления: устройство содержит цепь управления питанием, которая устанавливает внутреннюю защелку, чтобы предотвратить активизацию выходных цепей до тех пор, пока VCC не будет на допустимом уровне (VCC = 2,3 в).4. двойная Работа шины: PCA9515A также можно использовать для запуска двух автобусов: один на 5-V уровней интерфейса и другой на 3,3-V интерфейсных уровней, или один на частоте 400-кГц, а другой на 100-кгц, работающий, если два автобуса работают на различных частотах, 100-кгц автобус должен быть изолирован, когда требуется 400-кгц работы другого автобуса. Если мастер работает на 400 кГц, максимальная рабочая частота системы может быть меньше 400 кГц, из-за задержек, которые добавляются ретранслятором.5. низкий уровень выхода для каждого внутреннего буфера составляет приблизительно 0,5 В, но входное напряжение каждого внутреннего буфера должно быть 70 мв или более ниже выходного низкого уровня, когда выход управляется низким. Это предотвращает запирание состояния, когда входное низкое состояние высвобождено.Описание:1. PCA9515A-это интегральная схема BiCMOS, предназначенная для применения систем автобуса и SMBus. Работает от 2,3 V до 3,6 V VCC.2. Буферы PCA9515A как последовательные данные (SDA), так и серийные часы (SCL) сигналы на шина I2C, сохраняя при этом все режимы работы и функции системы I2C. Это позволяет подключать два автобуса с емкостью 400-pF в приложении I2C.Технические характеристики:Цвет: фиолетовыйМодель: CJMCU-9515Диапазон рабочих температур:-40 Цельсия ~ 85 ЦельсияМаксимальная частота: 400 кГцШирина канала: 25V толерантный I/O: ДаРазмер платы: 18,5*13,5 ммПосылка включает в себя:1 x двухнаправленный модуль повторителя
